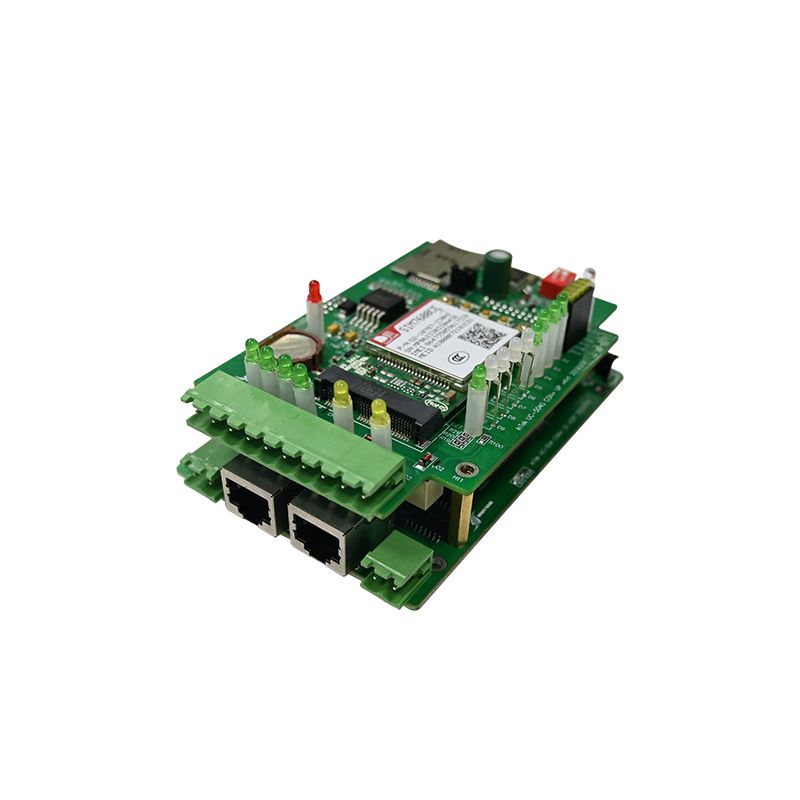

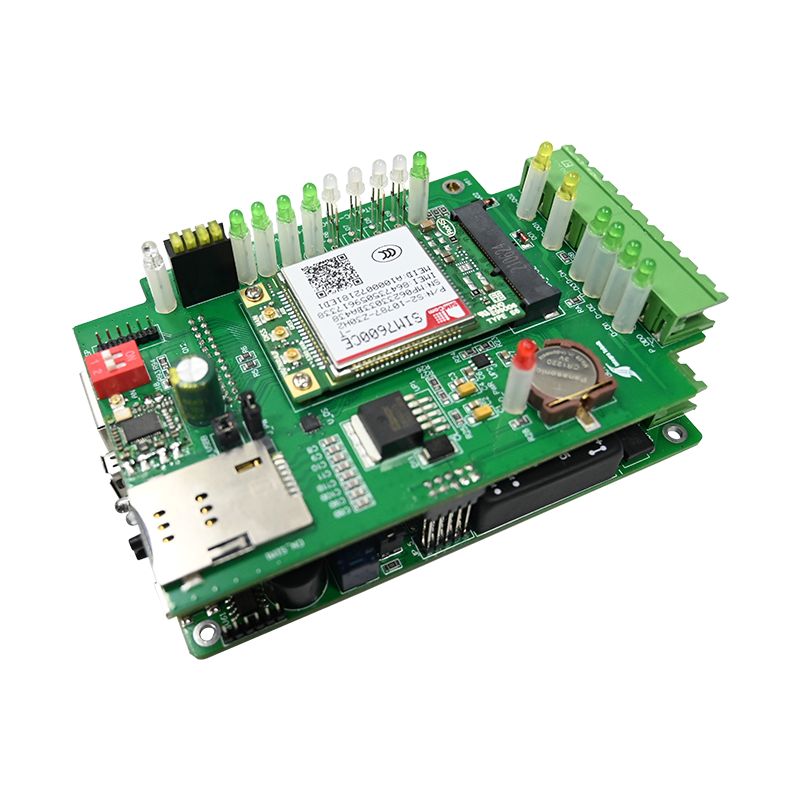

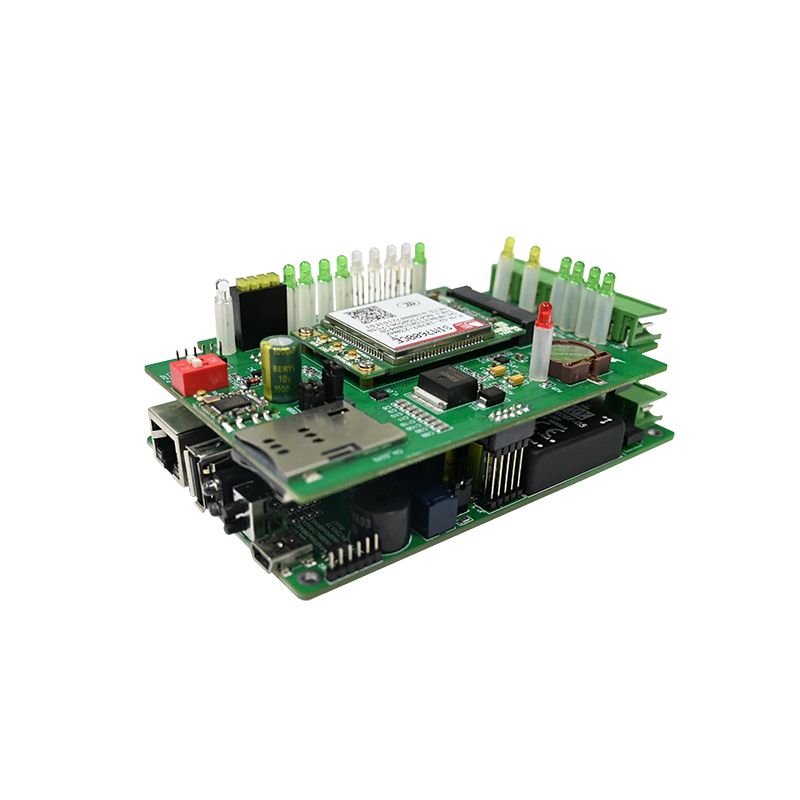

Zugangskontroll-PCBA

UNIXPLORE-ZugriffKontrollieren Sie PCBAwurde für Marken von Sicherheitsausrüstung, Integratoren von Zugangskontrollsystemen und Anbieter intelligenter Gebäudelösungen entwickelt, die zuverlässige und skalierbare elektronische Zugangskontrolllösungen suchen. Diese kommerzielle Zugangskontroll-PCBA kombiniert schnelle Authentifizierungsverarbeitung, stabile Relaissteuerung, verschlüsselte Kommunikation und flexible Offline-Verwaltung in einer kompakten und langlebigen PCB-Plattform.

Was ist eine Zugangskontroll-PCBA?

Eine Zutrittskontroll-PCBA ist das elektronische Gehirn in Kartenlesern, Tastaturen, biometrischen Scannern und Türsteuerungen. Es verarbeitet Anmeldedaten, trifft Authentifizierungsentscheidungen und löst Sperraktoren aus. Im Gegensatz zu Allzweckplatinen muss eine PCBA eine sichere Verschlüsselung, eine ausfallsichere Relaislogik und eine unterbrechungsfreie Stromversorgung bei kurzen Ausfällen gewährleisten.

Die Auswahl der falschen Zutrittskontroll-PCBA führt dazu, dass Türöffner nicht einrasten, Anmeldeinformationen nur in wenigen Sekunden überprüft werden können oder dass das System in Zeiten mit hohem Verkehrsaufkommen völlig blockiert.

Kernfunktionen einer Zugangskontroll-PCBA

• Lesen von Ausweisen – Wiegand, OSDP oder serielle Eingabe von RFID-/HID-Kartenlesern
• Authentifizierungslogik – Onboard-Datenbank (offline) oder Weiterleitung an den Host-Controller
• Relaissteuerung – Trockenkontaktausgänge für Magnetschlösser oder elektrische Türöffner
• Eingangsüberwachung – Türpositionssensor (Reed-Schalter) und Austrittsaufforderungstaste (REX).
• Manipulationsschutz – Gehäuseöffnungssensor und Speichermanipulationsschutz

Typische WohnungAnwendungen

Detaillierte technische Parameter

Die folgenden Spezifikationen stellen eine kommerzielle Zugangskontroll-PCBA dar, die für Büros, Wohnungen und Industrieanlagen geeignet ist.

Elektrische Eigenschaften

Eingabe- und Ausgabeschnittstellen

Speicher und Benutzerkapazität

Physikalisch und umweltbedingt

• Platinenabmessungen – 85 mm x 55 mm (Standard) oder 100 mm x 70 mm (mit Gehäuse)
• Montage – Vier 3,5-mm-Löcher für Abstandshalter
• Betriebstemperatur – -20 °C bis +65 °C
• Lagertemperatur – -40 °C bis +85 °C
• Luftfeuchtigkeitstoleranz – 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
• Batterie-Backup – Optionaler 3,7-V-Lithium-Ionen- oder 12-V-Blei-Säure-Ladekreis

Sicherheitsfunktionen

• Verschlüsselung – AES-128 für OSDP-Kommunikation
• Manipulationserkennung – Das Öffnen des Gehäuses löst eine Relaissperre und einen Alarmausgang aus
• Watchdog-Timer – Automatisches Zurücksetzen nach 5 Sekunden Prozessorblockierung
• Flash-Speicherschutz – Prüfsummenüberprüfung beim Booten

Vergleich dieser Zutrittskontroll-PCBA

Häufig gestellte Fragen zu Zugangskontroll-PCBA

Diese drei Fragen werden von Sicherheitssystemintegratoren, Facility Managern und Hardware-Ingenieuren gestellt, die PCBA-Lösungen für die Zugangskontrolle bewerten.

Frage 1: Was ist der Unterschied zwischen ausfallsicheren und ausfallsicheren Relaiskonfigurationen auf einer Zugangskontroll-PCBA und welche sollte ich verwenden?

Antwort:Der Unterschied bestimmt, ob Türen bei einem Stromausfall verriegelt oder entriegelt werden. Ausfallsicher (auch „Power-to-Open“ genannt) bedeutet, dass das Relais angezogen werden muss, um die Tür zu entriegeln. Bei einem Stromausfall kehrt das Relais in den Ruhezustand zurück, wodurch die Tür verriegelt bleibt. Dies wird für Sicherheitstüren, Serverräume und Bargeldverarbeitungsbereiche verwendet, in denen es wichtiger ist, Eindringlinge draußen zu halten, als einfach zu verlassen. Ausfallsicher (Power-to-Lock) bedeutet, dass das Relais aktiviert sein muss, um die Tür zu verriegeln. Bei Stromausfall wird die Tür automatisch entriegelt. Dies ist durch Brandschutzbestimmungen für Notausgänge, Treppenhaustüren und alle Fluchtwege vorgeschrieben, über die Personen bei einem Stromausfall fliehen müssen. Die meisten PCBA-Karten für die Zugangskontrolle verfügen über ein Trockenkontaktrelais, das als Form C (COM, N/O, N/C) konfiguriert ist. Zur Ausfallsicherung schließen Sie das Schloss an die N/O-Klemme an. Zur Ausfallsicherheit schließen Sie das Schloss an die N/C-Klemme an. Überprüfen Sie vor der Auswahl immer die örtlichen Brandschutzbestimmungen – NFPA 101 verlangt eine Ausfallsicherheit für alle Ausgangstüren in Gewerbegebäuden. Für Türen, die sowohl Sicherheit als auch Brandschutz erfordern, verwenden Sie ein ausfallsicheres Schloss und ein Batterie-Backup-Panel, das die PCBA der Zugangskontrolle nach einem Netzausfall 4–8 Stunden lang mit Strom versorgt.

Frage 2: Kann diese Zugangskontroll-PCBA offline ohne Netzwerkverbindung funktionieren und wie viele Benutzer kann sie lokal speichern?

Antwort:Ja. Diese PCBA arbeitet vollständig offline im Standalone-Modus. Alle Benutzeranmeldeinformationen, Zugriffspläne und Ereignisprotokolle werden im integrierten Flash-Speicher gespeichert. Die Standardkonfiguration fasst 1.000 Benutzer mit 10.000 Ereignisprotokollen ohne zusätzliche Kosten. Eine erweiterte Version (über Firmware vor Ort aktualisierbar) fasst 10.000 Benutzer und 50.000 Ereignisse. Für den Offline-Betrieb ist zunächst ein Programmiergerät erforderlich, um Benutzer zu laden – entweder eine dedizierte Masterkarte (die erste programmierte Karte definiert Administratorrechte), eine kabelgebundene Tastatur, die an einen Hilfseingang angeschlossen ist, oder eine temporäre Laptop-Verbindung über den Konfigurationsanschluss (TTL oder RS-232). Nach der Programmierung trifft die Zutrittskontroll-PCBA Authentifizierungsentscheidungen lokal in weniger als 50 Millisekunden. Keine Cloud, kein Host-PC, kein Ethernet-Kabel erforderlich. Dies macht Offline-PCBA-Designs ideal für abgelegene Tore, Bauwagen und kleine Büros, in denen die Verlegung von Netzwerkkabeln unpraktisch ist. Um Ereignisprotokolle von einem Offline-Board abzurufen, müssen Sie einen Laptop anschließen oder ein tragbares Datenübertragungsgerät verwenden. Für die Echtzeitüberwachung ist eine vernetzte Zutrittskontroll-PCBA mit Ethernet oder WLAN erforderlich.

Frage 3: Wie verdrahte ich ein Wiegand-Lesegerät an diese Zutrittskontroll-PCBA und wie groß ist die maximale Kabelentfernung?

Antwort:Die Wiegand-Schnittstelle verwendet drei aktive Signale: Daten 0 (D0), Daten 1 (D1) und Masse (GND). Einige Lesegeräte benötigen außerdem eine +12-V-Stromversorgung. Befolgen Sie diese Verdrahtungstabelle:

Die maximale Kabellänge für Wiegand bei 12 V hängt vom Drahtquerschnitt und der Kabelkapazität ab:

Verwenden Sie ein verseiltes, abgeschirmtes Twisted-Pair-Kabel mit Erdungsdraht. Verbinden Sie die Abschirmung nur am PCBA-Ende der Zugangskontrolle mit der Erdung (niemals am Lesegerät), um Erdschleifen zu vermeiden. Bei Entfernungen, die diese Grenzwerte überschreiten, installieren Sie einen Wiegand-Repeater oder wechseln Sie zu OSDP (RS-485), das zuverlässig 1.200 Meter (4.000 Fuß) erreicht. Testen Sie vor der endgültigen Installation immer mit einem langen Kabel auf dem Prüfstand – eine Signalverschlechterung kann zu intermittierenden Kartenlesevorgängen führen, die vor Ort nur schwer zu debuggen sind.

Best Practices für die Installation der Zugangskontroll-PCBA

Selbst eine hochwertige Zugangskontroll-PCBA versagt, wenn sie falsch installiert wird. Befolgen Sie diese Richtlinien.

Montageort

• Innerhalb des sicheren Bereichs – Platzieren Sie den Controller innerhalb des geschützten Bereichs (nicht über der Tür an der Außenseite).
• Höhe – 1,5 bis 1,8 Meter für den Zugriff auf die Tastatur während der Programmierung
• Gehäuse – Verwenden Sie für gewerbliche Installationen ein abschließbares Metallgehäuse
• Trennung – Halten Sie Wechselstromleitungen (120/240 V) mindestens 30 cm von Niederspannungsleitungen entfernt

Verdrahtungsrichtlinien für Relais

Häufige Verkabelungsfehler

Testcheckliste vor der Bereitstellung

Führen Sie diese Sequenz auf jeder Zugangskontroll-PCBA aus, bevor Sie den Labortisch verlassen.

Prüfverfahren

1. Legen Sie 12 V Gleichstrom an und messen Sie den Strom (typischerweise 40–60 mA im Leerlauf).
2. Legen Sie eine gültige Karte vor – das Relais sollte klicken und die LED ändert ihren Zustand
3. Kontinuität an den N/O-Relaisanschlüssen messen (sollte für die programmierte Haltezeit schließen)
4. Legen Sie eine ungültige Karte vor – das Relais darf nicht aktiviert werden
5. REX-Eingang aktivieren – Tür muss ohne Zugangsberechtigung entriegelt werden
6. Öffnen Sie das Gehäuse – der Sabotageausgang muss seinen Zustand ändern
7. Feueralarmeingang simulieren – alle Fail-Safe-Relais müssen stromlos sein

Kriterien für bestanden/nicht bestanden

Referenz zu den wichtigsten Spezifikationen

Bewahren Sie diesen Block als Referenz für Beschaffung und Technik auf.

Zugangskontroll-PCBA – kommerzielle Qualität

• Eingang: 9–24 V DC, 60 mA Standby
• Leserschnittstelle: Wiegand 26/34-Bit oder OSDP (RS-485)
• Benutzerkapazität: 1.000 (Standard) / 10.000 (erweitert)
• Ereignisprotokoll: 10.000 Ereignisse
• Relais: Sperre (5A) + Aux (2A)
• Eingänge: Türsensor, REX, Feuerverriegelung
• Betriebstemperatur: -20 °C bis +65 °C

• Sicherheit: AES-128, Watchdog, Manipulationserkennung
