Warum UNIXPLORE PCBA in Industriequalität für kritische Anwendungen liefert

Für Ingenieure und Beschaffungsmanager ist eine Leiterplattenbaugruppe (PCBA) die fehleranfälligste Komponente in jedem elektronischen Produkt.UNIXPLORE, das seit 2011 in Dongguan, China, tätig ist, hat seinen Ruf auf Baugruppen aufgebaut, die realen Bedingungen standhalten – Temperaturschwankungen, Vibrationen, Feuchtigkeit und Dauerbetrieb.

Im Gegensatz zu großvolumigen Verbraucherplatinenhäusern konzentriert sich UNIXPLORE auf anwendungsspezifische Zuverlässigkeit in acht Branchen, von medizinischen Geräten bis hin zu Automobilsystemen.

Der schlüsselfertige UNIXPLORE-Vorteil

Ein Anbieter, der die gesamte Kette kontrolliert, macht Schuldzuweisungen überflüssig. UNIXPLORE besitzt jeden Schritt oder verwaltet ihn direkt:

• PCB-Design und -Fertigung – Interne Layoutprüfung für Signalintegrität.
• Komponentenbeschaffung – Beschaffung ausschließlich von Franchise-Händlern.
• SMT- und THT-Bestückung – Bestückungslinien von Panasonic und Yamaha.
• Vorprogrammierung – Mikrocontroller vor dem Löten geflasht.
• Funktionstests – Maßgeschneiderte Testvorrichtungen für jedes Produkt.

Gehäuseaufbau und Kabelbaum – fertiges Produkt, bereit für den Einzelhandel.

Zertifizierungen, die Sie überprüfen können

UNIXPLORE unterhält vier aktive Zertifizierungen von Drittanbietern:

• ISO9001:2015 – Umfassendes Qualitätsmanagementsystem.
• SGS – Unabhängige Material- und Prozessverifizierung.
• RoHS – Compliance für europäische und nordamerikanische Märkte.
• UL – Anerkannte Komponentenbaugruppe für Brandschutz.

Es wird keine Zertifizierung angezeigt, es sei denn, sie ist aktuell. UNIXPLORE veröffentlicht Audittermine auf Anfrage.

Acht anwendungsspezifische PCBA-Kategorien von UNIXPLORE

Jede Kategorie verwendet unterschiedliche Designregeln, Komponentenqualitäten und Testprotokolle.

PCBA für Haushaltsgeräte

Waschmaschinen, Kühlschränke, Induktionskochfelder. Erfordert Schutzbeschichtung gegen Dampf und Reinigungsmittelrückstände. UNIXPLORE fügt Relais-Snubbing-Schaltkreise hinzu, um Mikrocontroller-Resets zu verhindern.

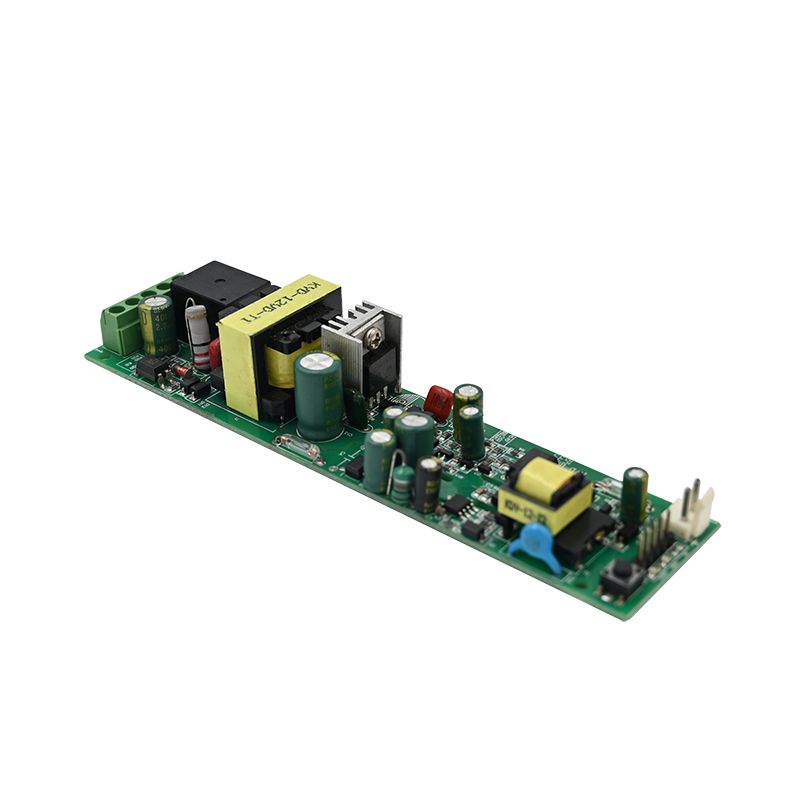

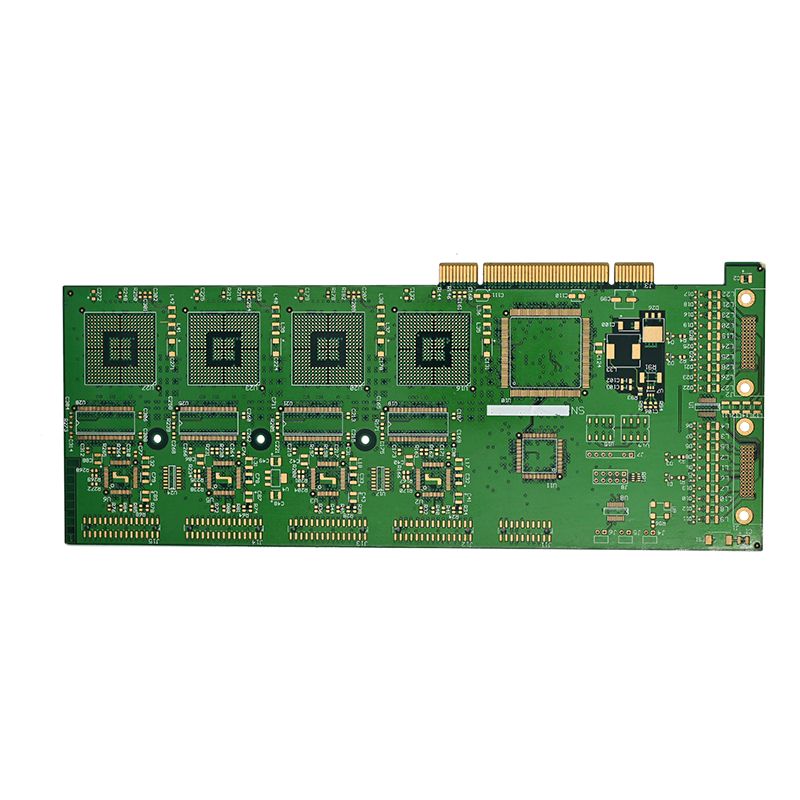

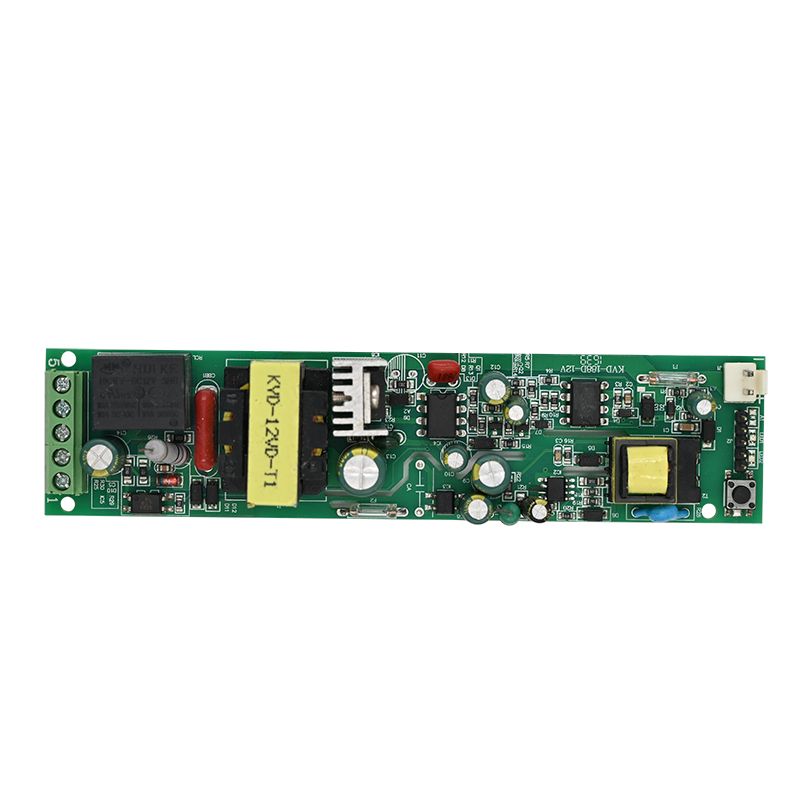

Industrielle Steuerungs-PCBA

SPS, Motorantriebe, Temperaturregler. Großer Betriebsbereich (-30 °C bis +85 °C) mit Überspannungsschutz an allen Eingängen. UNIXPLORE verwendet standardmäßig Kondensatoren mit einer Nenntemperatur von 105 °C.

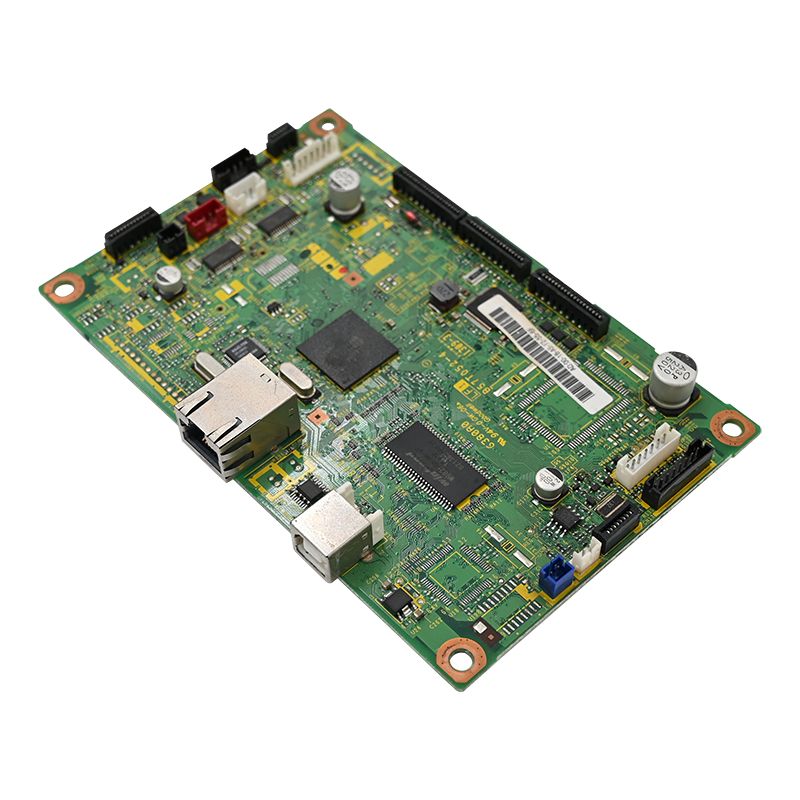

Automobil-PCBA

Innenbeleuchtung, Fensterheber, Sitzheizung. Vibrationsfestigkeit ist zwingend erforderlich. UNIXPLORE sichert alle Steckverbinder mit Klebstoff und spezifiziert passive Komponenten in Automobilqualität (AEC-Q200).

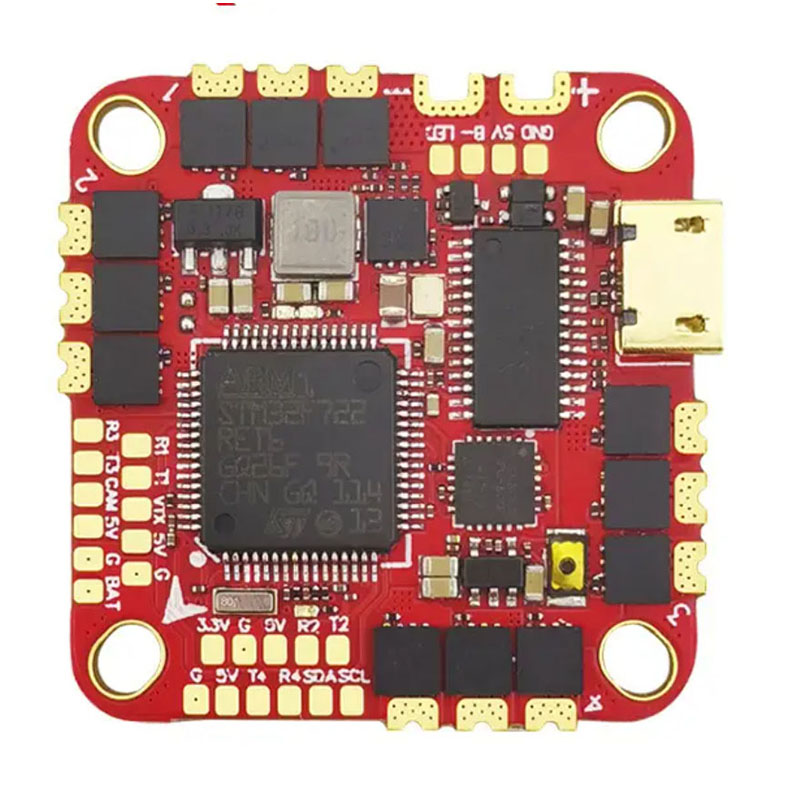

PCBA für Unterhaltungselektronik

Intelligente Steckdosen, Fernbedienungen, Powerbanks. Kostenempfindlich, erfordert jedoch konsistente Lötverbindungen. UNIXPLORE wendet eine 100 % automatisierte optische Inspektion (AOI) auch für margenschwache Auflagen an.

PCBA für medizinische Geräte

Patientenmonitore, Infusionspumpen, Diagnosegeräte. Rückverfolgbarkeit der Komponenten bis auf Chargenebene. UNIXPLORE isoliert die medizinische Leitung in einer separaten Reinzone.

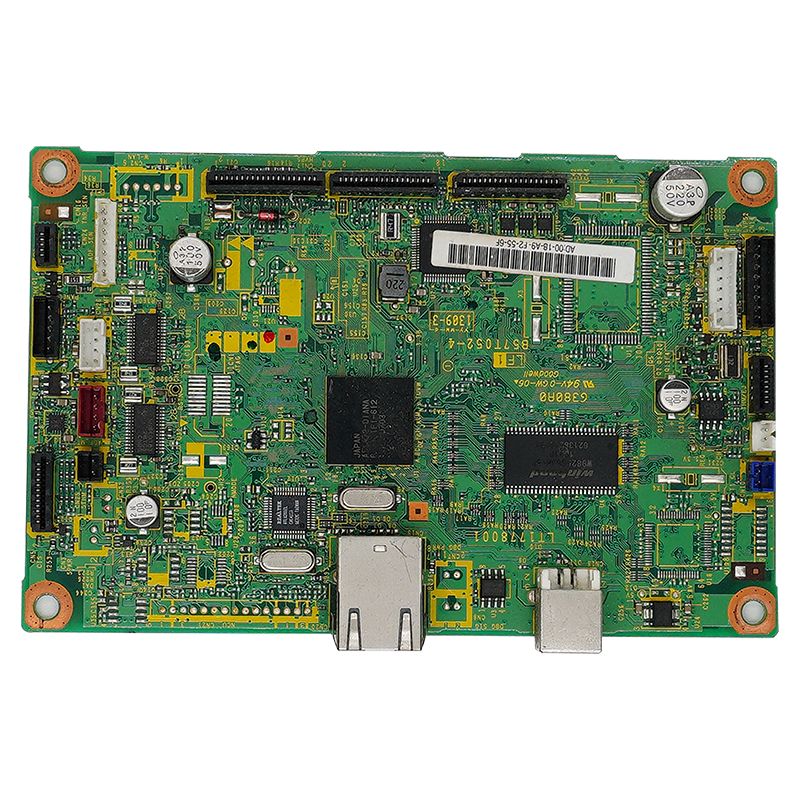

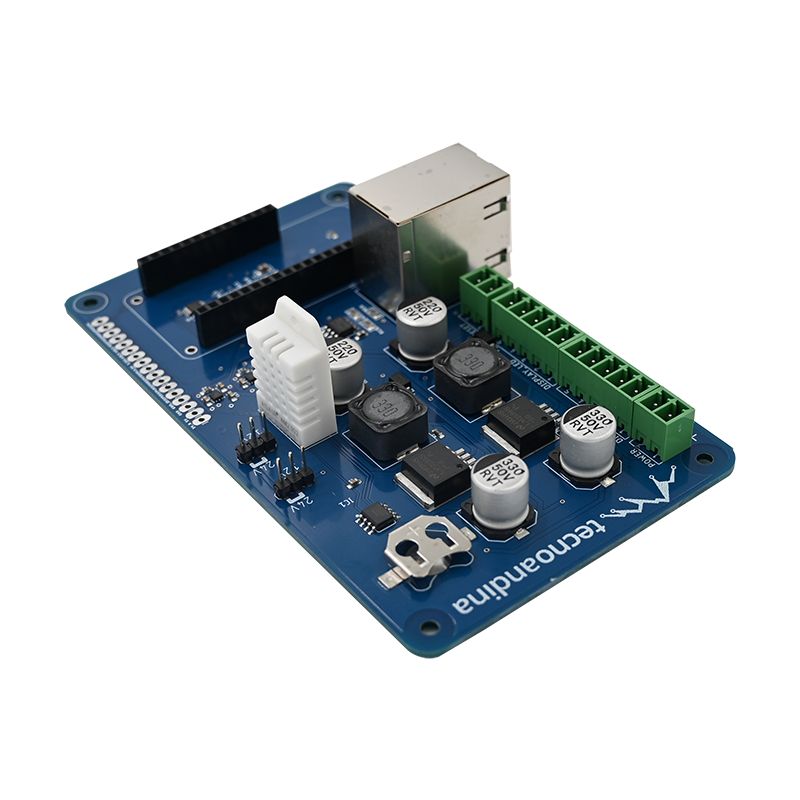

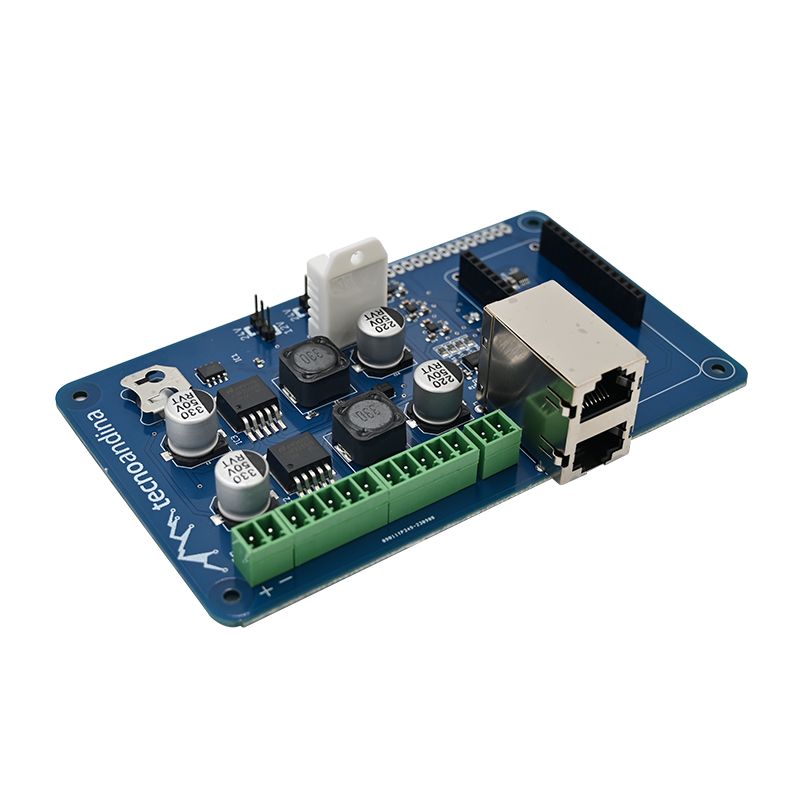

Sicherheitssystem PCBA

IP-Kameras, Bewegungssensoren, Zugangspanels. Konzentrieren Sie sich auf einen niedrigen Standby-Stromverbrauch. UNIXPLORE testet jede Platine auf einen Leckstrom unter 50 µA.

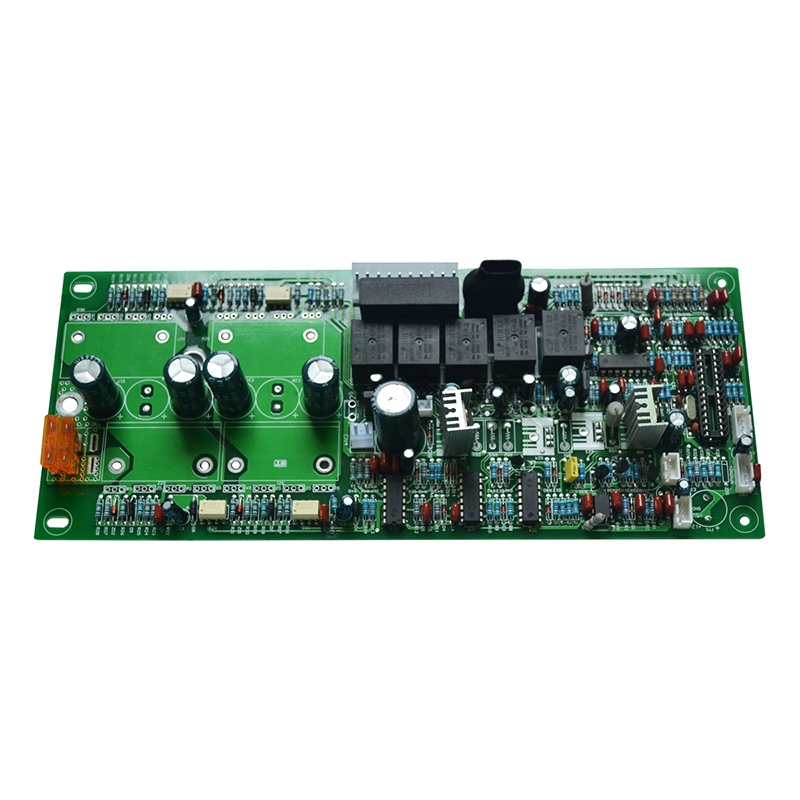

PCBA für das Gesundheitswesen

Rehabilitationsgeräte, Thermometer, Wearables zur Alarmierung älterer Menschen. Geringerer regulatorischer Aufwand als im medizinischen Bereich, erfordert jedoch ein anwendersicheres Design (keine scharfen Lötfahnen, keine freiliegende Hochspannung).

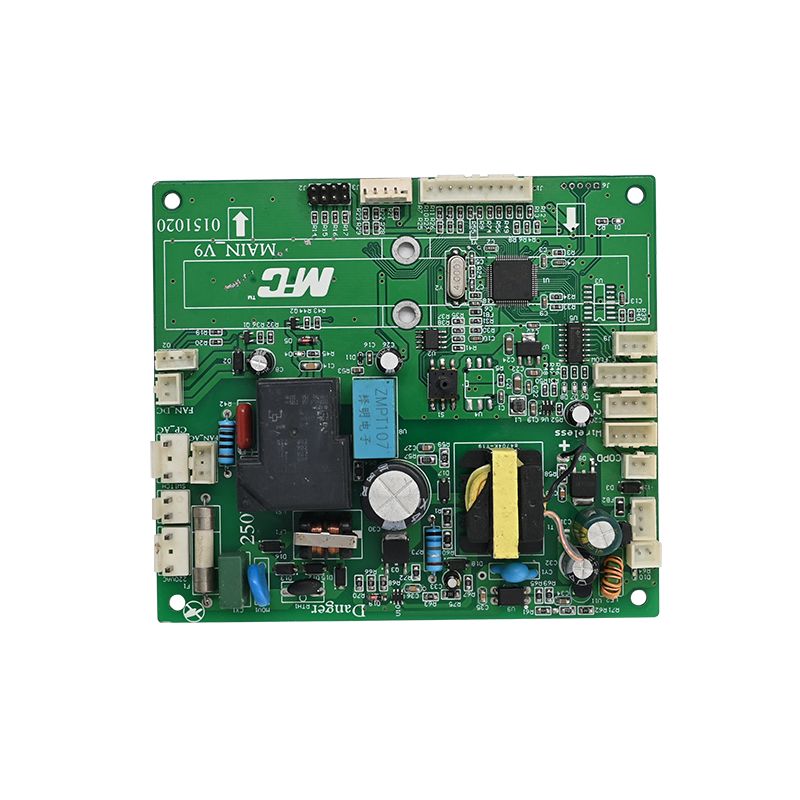

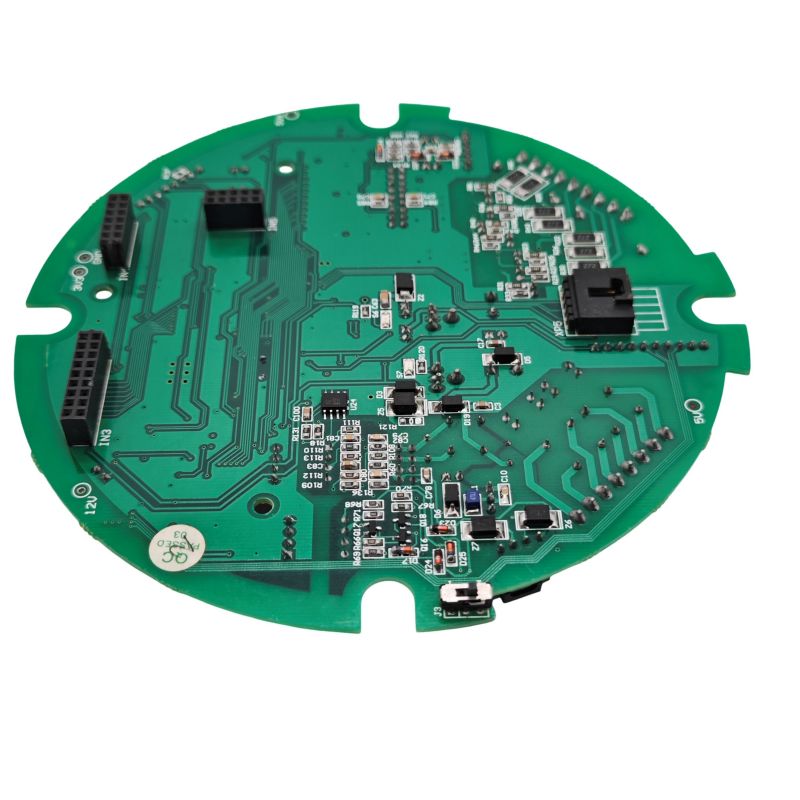

LED-Beleuchtung PCBA

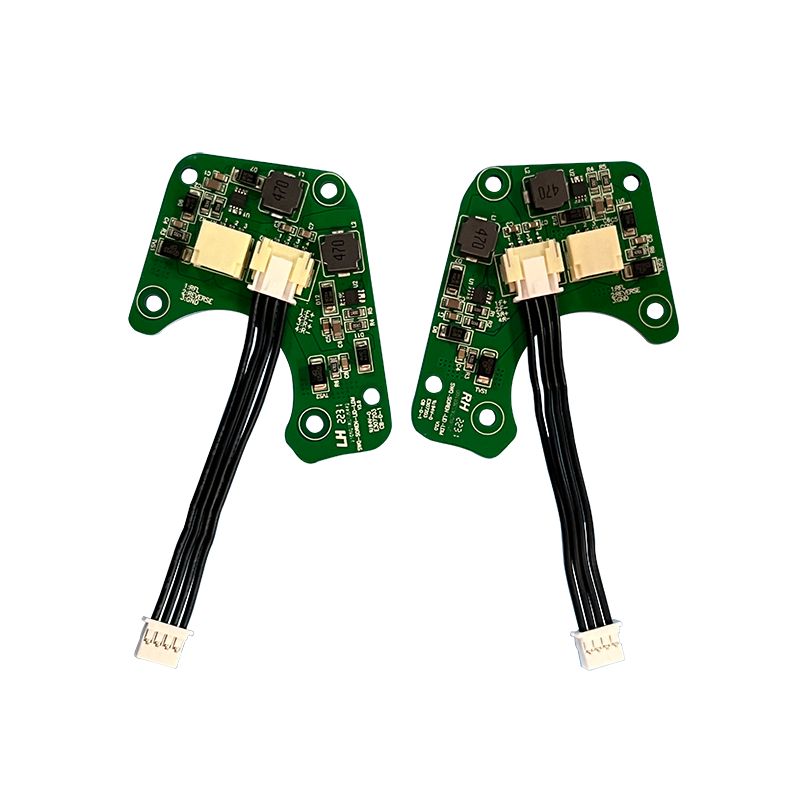

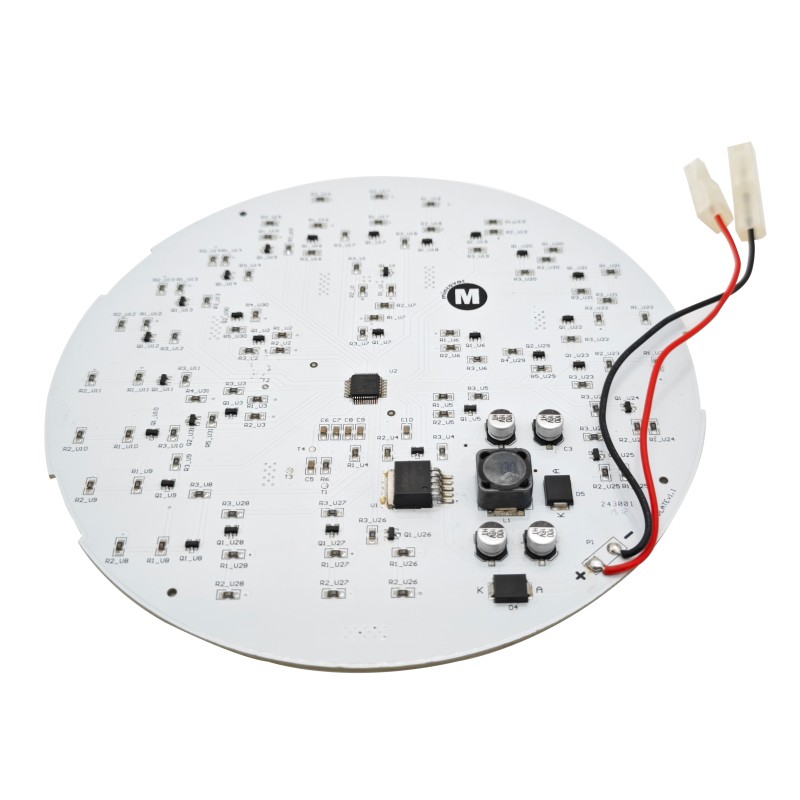

Lineartreiber, Gartenbeleuchtung, Notausgangsschilder. Das Thermomanagement bestimmt die Lebensdauer. UNIXPLORE verwendet während des Tests Leiterplatten mit Aluminiumkern und Thermoelementvalidierung.

UNIXPLORE PCBA FAQ – Technische Antworten

Diese drei Fragen gehen wöchentlich von UNIXPLORE-Kunden in der Prototyping- und Produktionsphase ein.

Frage 1: Bezieht UNIXPLORE Komponenten direkt von Franchise-Händlern und was passiert, wenn ein Teil veraltet ist?

Antwort: Ja. UNIXPLORE unterhält Einkaufskonten bei DigiKey, Mouser, Arrow und LCSC für passive Komponenten. Für aktive Teile (ICs, Transistoren, Module) nutzt UNIXPLORE ausschließlich Franchise-Händler oder direkte Fabriklinien. Es werden keine grauen Märkte oder nicht zertifizierten Makler eingesetzt. Wenn eine Stücklistenposition veraltet ist, führt UNIXPLORE einen dreistufigen Prozess durch: Zuerst wird der Lagerbestand des autorisierten Händlers durchsucht; Zweitens wird ein direkter Austausch mit identischer Pinbelegung und elektrischen Spezifikationen vorgeschlagen. Drittens legt es dem ursprünglichen Kunden vor einem Austausch eine schriftliche Risikobewertung vor. Für langlebige Industrieprodukte bietet UNIXPLORE einen lebenslangen Kaufservice an, bei dem der Kunde den geschätzten Bedarf für 5–10 Jahre im Voraus kauft und UNIXPLORE sie in feuchtigkeitskontrollierten Behältern mit vierteljährlicher Inspektion lagert.

Frage 2: Welche Funktionstests führt UNIXPLORE standardmäßig durch und welche Tests kosten extra?

Antwort: Standardmäßig erhält jede UNIXPLORE PCBA eine automatische optische Inspektion (AOI) auf der SMT-Seite, eine visuelle Inspektion auf der THT-Seite und einen angetriebenen „Rauchtest“, der auf Kurzschlüsse, korrekte Spannungsschienen und grundlegende Oszillatorfunktionen prüft. Dies ist im Stückpreis enthalten. Zu den zusätzlichen Kosten gehören: In-Circuit-Tests (ICT) mit einer Nagelbetthalterung (einmalige Gebühr für die Halterung von 250–250–800 plus 0,15–0,50 pro Platine), Vollfunktionstest nach Ihrem Skript (Entwicklungszeit zu 0,15–0,50 pro Platine), Vollfunktionstest nach Ihrem Skript (Entwicklungszeit zu 85/Stunde + Herstellung der Prüfvorrichtung, falls erforderlich), Boundary Scan (JTAG) für BGA-Geräte (0,30 $ pro Platine) und Einbrenntests (24–168 Stunden bei erhöhter Temperatur, Kosten basierend auf der Kammerbelegung). UNIXPLORE empfiehlt stets Funktionstests für jedes Board mit einem Mikrocontroller oder mehr als 200 Komponenten. Das Unternehmen stellt Erstkunden eine Testspezifikationsvorlage zur Verfügung.

Frage 3: Was ist die typische Vorlaufzeit von den Gerber-Dateien bis zur fertigen, verpackten PCBA mit UNIXPLORE?

Antwort: Für eine standardmäßige doppelseitige SMT-Platine mit 100–300 Komponenten und ohne Box-Build liefert UNIXPLORE innerhalb von 15 bis 18 Werktagen. Das setzt sich wie folgt zusammen: 3 Tage für die Komponentenbeschaffung (vorausgesetzt, alle Teile sind aktiv und im Lagerbestand des Händlers), 4 Tage für die Leiterplattenfertigung (FR4, 1,6 mm, HASL oder ENIG), 2 Tage für die Schablonenerstellung und Einrichtung des SMT-Programms, 3 Tage für die SMT-Platzierung und das Reflow-Löten, 2 Tage für das THT-Handlöten und Wellenlöten, 2 Tage für den ersten Funktionstest und AOI, 2 Tage für die konforme Beschichtung (falls angegeben) und die Endbearbeitung Inspektion. Wenn man den Kastenbau hinzufügt (Montage eines Kunststoff- oder Metallgehäuses), verlängert sich die Zeit um 5–7 Tage. Das Hinzufügen eines Kabelbaums oder einer Kabelbaugruppe verlängert die Zeit um 3–4 Tage. Der Eilservice (insgesamt 10 Werktage für unbestückte PCBAs) ist gegen eine Prämie von 30 % verfügbar, erfordert jedoch die Genehmigung der Komponentenverfügbarkeit durch UNIXPLORE. Die Vorlaufzeiten beginnen, wenn UNIXPLORE bestätigt, dass Gerberdateien, Stücklisten und Schwerpunktdaten fehlerfrei sind. Häufige Verzögerungen entstehen durch fehlende Polaritätsmarkierungen oder falsche Footprint-Bibliotheken.

Wie UNIXPLORE mit den drei versteckten PCBA-Fehlermodi umgeht

Auch eine korrekt verlötete Platine kann vorzeitig ausfallen. UNIXPLORE entwirft diese drei Risiken.

Kriechen der Lötstelle

Durch die Wärmeausdehnung entstehen im Laufe der Zeit Risse im Lot. UNIXPLORE Reflow-Profile sind je nach Platinendicke und Bauteildichte optimiert.

Elektrochemische Migration

Feuchtigkeit plus Vorspannung lassen Metalldendriten wachsen. UNIXPLORE verwendet ultrareines No-Clean-Flussmittel und spezifiziert Reinheitsstandards der IPC-Klasse 2 oder 3.

Mikrocontroller-Latch-Up

Power-Sequencing-Fehler zerstören ICs. UNIXPLORE fügt während des Tests TVS-Dioden hinzu und sequenziert Stromschienen.

Erhalten Sie ein kostenloses Angebot von UNIXPLORE

UNIXPLORE erstellt verbindliche Angebote für Prototypen- und Produktionsstückzahlen. Erforderliche Unterlagen:

· Gerber-Dateien (RS-274X-Format)

· Stückliste mit Herstellerteilenummern und -mengen

· Zusammenbauzeichnung oder Pick-and-Place-Koordinaten

· Etwaige Prüfvorgaben oder Sonderanweisungen

Kontaktieren Sie UNIXPLOREum innerhalb von 24 Stunden eine Antwort zu erhalten; Bitte geben Sie folgende Informationen an:

· Stückpreis bei Zielmenge (100, 500, 1000, 5000)

· Einmalige NRE (Werkzeuge, Schablonen, Testvorrichtung)

· Feste Vorlaufzeit zum Hafen von Shenzhen oder von Tür zu Tür
