Fehleranalyse und Fehlerbehebung bei der PCBA -Verarbeitung

Im Prozess von PCBA (Leiterplattenbaugruppe) Verarbeitung, Fehleranalyse und Fehlerbehebung sind wichtige Links, um die Produktqualität und die Produktionseffizienz zu gewährleisten. Durch systematisch Identifizierung und Lösen von Fehlern kann die Produktzuverlässigkeit verbessert und die Produktionskosten gesenkt werden. In diesem Artikel werden gemeinsame Fehlertypen, Analysemethoden und Fehlerbehebungsstrategien in der PCBA -Verarbeitung untersucht, um Unternehmen bei der Verbesserung der Produktionsqualität und der Effizienz zu unterstützen.

Gemeinsame Fehlertypen

1. Löten Mängel

Lötdefekte sind die häufigsten Probleme bei der PCBA -Verarbeitung, einschließlich kaltes Löten, kaltes Löten, Lötbrücken und fehlenden Lötverbindungen. Die kalte Lötung manifestiert sich als schlechter Kontakt von Lötverbindungen, was zu einer instabilen elektrischen Signalübertragung führt. Lötbrücken beziehen sich auf Lötmittel, die in Bereiche fließen, die nicht angeschlossen werden sollten, und bilden einen Kurzschluss. Fehlende Lötverbindungen beziehen sich auf Lötverbindungen, die nicht vollständig gebildet sind, was zu Problemen mit offenem Schaltkreis führt.

2. Open Circuit der Leiterplatte

Probleme mit offenem Schaltkreis beziehen sich darauf, dass einige Linien oder Lötverbindungen auf der Leiterplatte keine zuverlässige elektrische Verbindung bilden. Zu den häufigen Ursachen zählen ein schlechter Löten, beschädigte PCB -Substrate und Entwurfsfehler.

3. Probleme mit dem Kurzschluss

Kurzschlussprobleme beziehen sich auf den zufälligen Kontakt von zwei oder mehr Schaltungsteilen auf der Schaltkarton, die nicht angeschlossen werden sollten, was zu einem abnormalen Stromfluss führt, der die Leiterplatte oder die Komponenten beschädigen kann. Zu den häufigen Ursachen zählen Lötüberlauf, Kupferdrahtverkürzung oder versehentliche Kontakt, die durch Verunreinigungen verursacht werden.

Fehleranalysemethode

1. visuelle Inspektion

Mit einer Mikroskop- oder Hochgrad-Kamera zur visuellen Inspektion kann Lötverbindungen, offene Schaltungen und Kurzschaltungen erfassen. Eine detaillierte visuelle Überprüfung der Leiterplatte kann schnell offensichtliche Mängel identifizieren.

Überprüfen Sie die Lötverbindungen: Beobachten Sie den Form- und Verbindungsstatus der Lötverbindungen, um zu bestätigen, ob es eine falsche Lötverbindung oder ein kaltes Lötverbeinen gibt.

Überprüfen Sie die Schaltung: Überprüfen Sie, ob die Schaltung auf der Schaltkarton intakt ist und ob ein offener Stromkreis oder ein Kurzschluss vorliegt.

Implementierungsstrategie: Führen Sie regelmäßig visuelle Inspektionen durch, finden und zeichnen Sie Probleme auf und ergreifen Sie reparierte Maßnahmen rechtzeitig.

2. Elektrische Tests

Elektrische Tests umfassen Funktionstests, Kontinuitätstests und Isolierungstests, die den tatsächlichen Arbeitsstatus und den elektrischen Anschluss der Schaltkarton erkennen können.

Funktionstests: Führen Sie Funktionstests nach der Montage durch, um zu bestätigen, ob die Leiterplatte gemäß den Entwurfsanforderungen ordnungsgemäß funktioniert.

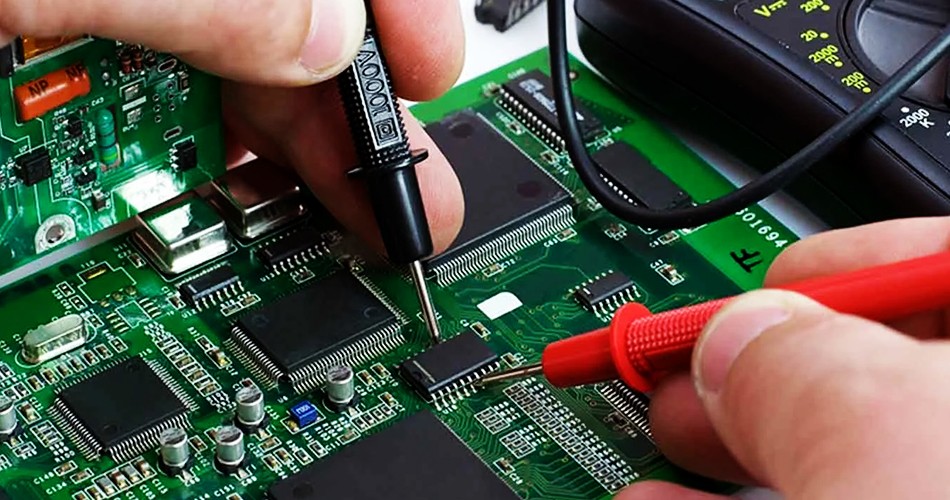

Kontinuitätstest: Verwenden Sie ein Multimeter, um die verschiedenen Verbindungspunkte der Leiterplatte zu testen, um zu prüfen, ob ein Open -Circuit -Problem vorliegt.

Isolierungstests: Testen Sie die Isolationsleistung der Leiterplatte, um sicherzustellen, dass in verschiedenen Teilen der Leiterplatte keinen zufälligen Kurzschluss vorliegt.

Implementierungsstrategie: Führen Sie systematische elektrische Tests während und nach der Produktion durch, um Probleme rechtzeitig zu erkennen und zu lösen.

3. Röntgeninspektion

Die Röntgeninspektion ist eine wirksame Methode zum Erkennen versteckter Defekte, insbesondere zum Erkennen von Lötverbindungsproblemen, die nicht einfach zu beobachten sind, wie z. B. BGA (Ball Grid Array).

Lötverbindungen überprüfen: Überprüfen Sie die Lötqualität von BGA-Lötverbindungen durch Röntgeninspektion, um zu bestätigen, ob es kalte Lötverbindungen oder Lötbrücken gibt.

Interne Struktur erkennen: Überprüfen Sie die interne Struktur der PCB, um mögliche Kurzschaltungen oder offene Schaltungen zu identifizieren.

Implementierungsstrategie: Konfigurieren Sie Röntgeninspektionsgeräte, um regelmäßig interne Inspektionen durchzuführen, um die Qualität der Lötqualität zu gewährleisten.

Fehlerbehebungstrategie

1.

Für Löten Mängel wie kalte Lötverbindungen, kalte Lötverbindungen und fehlende Lötverbindungen sind in der Regel Reparaturversuche erforderlich. Stellen Sie die Richtigkeit des Lötprozesses sicher und passen Sie die Lötparameter an, um gute Lötherstellungen zu erzielen.

Reinigen Sie die Oberfläche: Reinigen Sie die Lötoberfläche, bevor Sie erneut verhandeln, um Oxide und Verunreinigungen zu entfernen.

Lötparameter anpassen: Passen Sie die Temperatur, die Zeit und den Lötungsbetrag an, um die Lötanforderungen zu gewährleisten, um die Lötqualität zu gewährleisten.

Implementierungsstrategie: Für die Löthülle schalten Sie die Lötverbände erneut ab und überprüfen Sie die Lötverbände, um sicherzustellen, dass die Lötqualität den Standards entspricht.

2. Ersetzen Sie beschädigte Teile

Bei Problemen, die durch Schäden an Komponenten verursacht werden, wie z. Stellen Sie sicher, dass die ersetzten Teile den Konstruktionsanforderungen entsprechen und Löten durchführen.

Identifizieren Sie beschädigte Teile: Identifizieren Sie beschädigte Teile durch elektrische Tests und visuelle Inspektion.

Ersetzen: Ersetzen Sie beschädigte Teile und tragen Sie sie erneut ab und führen Sie Funktionstests durch.

Implementierungsstrategie: Ersetzen Sie beschädigte Teile und stellen Sie sicher, dass die Qualität neuer Teile den Anforderungen entspricht.

3. ReparaturpCB -Substrat reparieren

Bei PCB -Substratschädenproblemen wie Rissen oder Peeling -Peeling können PCB -Reparaturtechnologien wie Schaltungsreparatur und Substratverstärkung verwendet werden.

Reparaturschaltungen: Verwenden Sie leitfähigen Klebstoff oder leitenden Draht, um beschädigte Schaltkreise zu reparieren.

Substrate verstärken: Verstärken Sie das Substrat, um das Risiko eines physischen Schadens zu verringern.

Implementierungsstrategie: Reparieren Sie PCB -Substrate und stellen Sie sicher, dass die reparierten Substrate den Nutzungsanforderungen entsprechen.

Zusammenfassung

InPCBA -VerarbeitungDie Fehleranalyse und Fehlerbehebung sind wichtige Links, um die Produktqualität zu gewährleisten. Durch die Identifizierung gängiger Fehlertypen, systematische Verwerfungsanalysemethoden und effektive Fehlerbehebungsstrategien können die Ertragsrate der Produkte verbessert und die Produktionskosten gesenkt werden. Regelmäßige visuelle Inspektion, elektrische Tests und Röntgeninspektion können dazu beitragen, die Produktionsqualität und die Wettbewerbsfähigkeit der Unternehmen zu verbessern, indem sie zeitnahe Probleme entdecken und lösen.
