Erweiterte Erkennungstechnologie in der PCBA -Verarbeitung

In der PCBA -Verarbeitung (Leiterplattenbaugruppe) Die Erkennungstechnologie ist entscheidend, um die Qualität und Leistung der Produkte zu gewährleisten. Mit der kontinuierlichen Weiterentwicklung der Technologie werden im PCBA -Verarbeitungsprozess immer fortgeschrittenere Erkennungstechnologien angewendet, um die Erkennungsgenauigkeit, Effizienz und Zuverlässigkeit zu verbessern. In diesem Artikel werden mehrere gängige fortschrittliche Erkennungstechnologien und ihre Anwendungen in der PCBA -Verarbeitung untersucht.

I. Automatische optische Inspektion (AOI)

1. Überblick über die AOI -Technologie

Die automatische optische Inspektion (AOI) ist eine Technologie, die ein visuelles System zum automatischen Erkennen von Leiterplatten verwendet und in der PCBA -Verarbeitung häufig verwendet wird.

Arbeitsprinzip: Das AOI-System scannt die Leiterplatte über eine hochauflösende Kamera, erfasst das Bild und vergleicht sie mit dem voreingestellten Standard, um Mängel und schlechte Punkte zu identifizieren.

Erkennungsinhalt: AOI kann Probleme wie Lötverbindungsqualität, Komponentenstandort, fehlende Komponenten und Kurzstrecken erkennen.

2. Vorteile von AOI

Die AOI -Technologie ist schnell, genau und kontaktlos, was die Erkennungseffizienz erheblich verbessern kann.

Verbesserung der Produktionseffizienz: Die automatische Erkennung verkürzt den Zeitpunkt der manuellen Erkennung und verbessert die Produktionseffizienz.

Hohe Genauigkeit: Hochauflösende Bilder und intelligente Algorithmen können winzige Defekte genau identifizieren und falsche Erkennungsraten reduzieren.

Ii. Röntgenerkennung (Röntgen)

1. Überblick über die Röntgentechnologie

Röntgenerkennung (Röntgenaufnahme) ist eine Erkennungstechnologie, die Röntgenstrahlen verwendet, um die interne Struktur der Leiterplatte durchzusehen, die für komplexe PCBA-Erkennungsaufgaben geeignet ist.

Arbeitsprinzip: Röntgenstrahlen durchdringen in die Leiterplatte, um ein Bild der internen Struktur zu bilden, und interne Defekte wie schlechtes Löten und Kurzschaltungen werden durch Analyse des Bildes erkannt.

Anwendungsbereich: Die Röntgenerkennung ist besonders für die Erkennung von Oberflächenmontagekomponenten wie BGA (Ball-Grid-Array) und CSP (CHIP-Skala-Paket) geeignet.

2. Vorteile der Röntgenerkennung

Die Röntgenerkennungstechnologie kann eingehende und detaillierte interne Inspektionen liefern und eignen sich zum Erkennen versteckter Defekte.

Aufschluss über versteckte Defekte: Es kann unsichtbare interne Defekte wie kalte Lötverbindungen und Zinnperlen erkennen, um die allgemeine Zuverlässigkeit des Produkts zu gewährleisten.

Nicht zerstörerische Tests: Nicht zerstörerische Tests von Leitertafeln beeinflussen die Integrität des Produkts nicht.

III. Erkennung von Infrarot -Thermalbildgebern

1. Überblick über die Infrarot -Thermalbildgebungstechnologie

Infrarot -Erkennung von Wärmebildgebern verwendet Infrarotkameras, um das Temperaturverteilungsbild der Leiterplatte zu erfassen, um mögliche Überhitzung oder thermische Fehlerprobleme zu erfassen.

Arbeitsprinzip: Die Infrarotkamera erfasst die Infrarotstrahlung auf der Oberfläche der Leiterplatte, wandelt sie in ein Temperaturbild um und identifiziert Anomalien durch Analyse des thermischen Bildes.

Anwendungsbereich: Geeignet zum Erkennen von thermischen Anomalien, Überhitzungsbereichen und Stromverwaltungsproblemen in Leitergremien.

2. Vorteile der Erkennung von Infrarot -Thermalbildgebern

Die Infrarot -Wärme -Bildgebungstechnologie kann die Temperaturänderungen der Leiterplatte in Echtzeit überwachen und wertvolle Informationen zur Fehlerdiagnose liefern.

Echtzeiterkennung: Sie kann die Temperatur der Leiterplatte in Echtzeit überwachen und potenzielle Überhitzungsprobleme rechtzeitig erkennen.

Nichtkontakterkennung: Es wird eine nicht kontaktische Erkennung verwendet, um physikalische Störungen in die Leiterplatte zu vermeiden.

Iv. Elektrische Tests (IKT)

1. Überblick über die IKT -Technologie

Elektrische Tests (In-Circuit-Tests, IKT) sind eine Testtechnologie zum Erkennen der Funktionalität und Konnektivität von Leitertafeln. Die Leiterplatte wird durch elektrische Signale getestet.

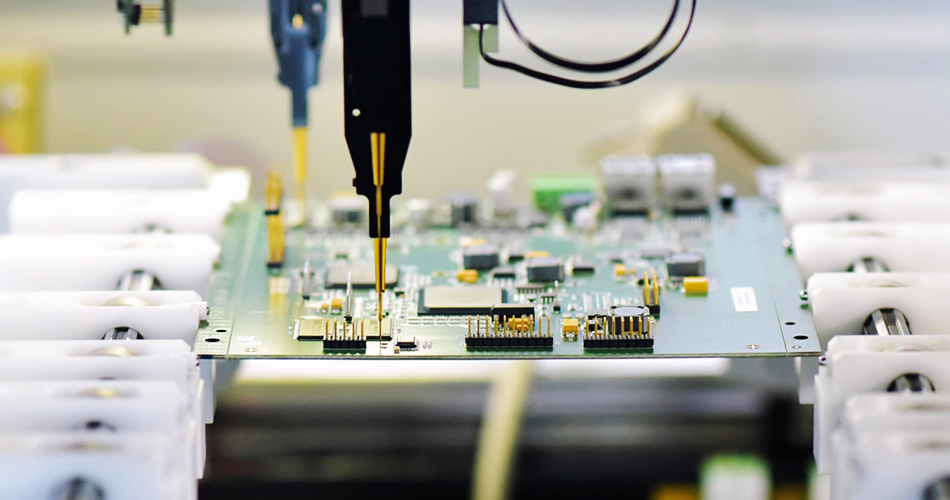

Arbeitsprinzip: IKT verwendet Testsonden, um eine Verbindung zu den Testpunkten der Leiterplatte herzustellen, wendet elektrische Signale an und misst die Antwort, um die elektrische Leistung und Konnektivität der Schaltung zu überprüfen.

Erkennungsgehalt: Kurzschluss, offener Schaltkreis, Nichtübereinstimmung des Komponentenwerts und Lötprobleme der Leiterplatte können erkannt werden.

2. Vorteile von IKT

Die IKT -Technologie kann während des Produktionsprozesses umfassende elektrische Leistungstests durchführen, um die Funktionalität und Zuverlässigkeit der Leiterplatte sicherzustellen.

Umfassender Test: Testen Sie umfassend die verschiedenen elektrischen Parameter der Leiterplatte, um die Funktionalität des Produkts zu gewährleisten.

Hocheffizienz: Der automatisierte Testprozess verbessert die Testeffizienz und verringert die manuelle Intervention.

V. Funktionstest

1. Überblick über den Funktionstest

Funktionstestist ein Test von PCBA unter tatsächlichen Arbeitsbedingungen, um sicherzustellen, dass die verschiedenen Funktionen den Entwurfsanforderungen entsprechen.

Arbeitsprinzip: Stellen Sie die PCBA in eine simulierte Arbeitsumgebung ein und überprüfen Sie deren Funktionen und Leistung, indem Sie das voreingestellte Funktionstestprogramm ausführen.

Anwendungsbereich: Anwendbar für den tatsächlichen Arbeitsstatus und die Funktionen von PCBA und die Bewertung seiner Leistung in tatsächlichen Anwendungen.

2. Vorteile des Funktionstests

Funktionstest kann die realen Arbeitsbedingungen simulieren und Testergebnisse liefern, die der tatsächlichen Nutzungsumgebung am nächsten stehen.

Realer Umgebungstest: Test unter realen Arbeitsbedingungen, um die Leistung von PCBA bei der tatsächlichen Verwendung sicherzustellen.

Problementdeckung: Es kann funktionelle Probleme ermitteln und die Zuverlässigkeit und Stabilität des Produkts sicherstellen.

Abschluss

InPCBA -VerarbeitungDie Verwendung fortschrittlicher Erkennungstechnologie ist ein wichtiges Mittel, um die Produktqualität und -leistung zu gewährleisten. Durch die Einführung von Technologien wie automatische optische Inspektion (AOI), Röntgeninspektion, Infrarot-Wärme-Bildgebungsinspektion, elektrische Tests (IKT) und Funktionstests können Unternehmen die Erkennungsgenauigkeit, Effizienz und Zuverlässigkeit verbessern. Mit der kontinuierlichen Weiterentwicklung der Technologie werden diese Detektionstechnologien in Zukunft weiterentwickeln und die allgemeine Qualität und Produktionseffizienz der PCBA -Verarbeitung weiter verbessern.
