Wie sich die PCBA-Entwicklung für Dashcams weiterentwickelt: Von der Chipauswahl bis zur Massenproduktion

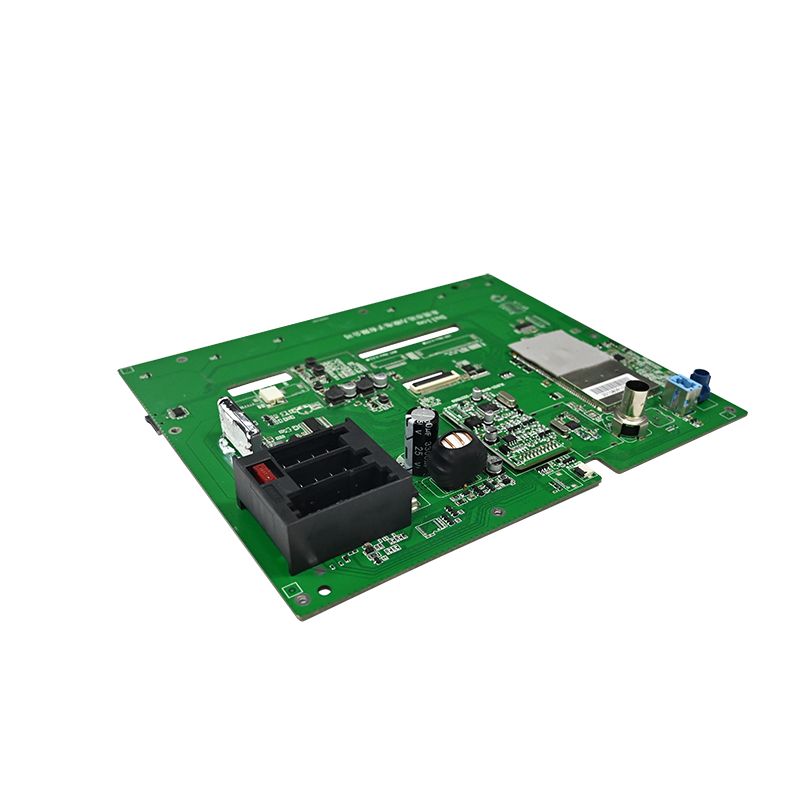

Im Kern wird eine Dashcam nicht durch ihr Objektiv oder Gehäuse definiert, sondern durch ihrePCBA(Leiterplattenmontage). Wenn Sie den richtigen Chipsatz und das Board stabil machen, haben Sie bereits die halbe Miete gewonnen. Basierend auf realen Branchenerfahrungen ist hier ein unkomplizierter Leitfaden für die Auswahl von Chipsätzen, Schaltungsdesign, Herstellung und Tests.

1. Chipsatz-Auswahl: Wählen Sie zuerst das „Gehirn“ und bauen Sie dann darauf auf

Der Hauptprozessor ist das Herzstück der PCBA. Sobald dies entschieden ist, werden die restliche Schaltung, die Kosten und die Leistungsobergrenze weitgehend festgelegt. Derzeit haben die Mainstream-Optionen jeweils ihre eigenen Stärken:

• Ambarella: Bekannt für überlegene Bildverarbeitung, hervorragende Bildqualität und hohe Kodierungseffizienz. Ideal für High-End-4K-Dashcams, aber die Entwicklung ist komplex und die Stücklistenkosten sind höher.

• Novatek: Der Marktführer in Sachen Volumen. Bietet ein hervorragendes Preis-Leistungs-Verhältnis mit Optionen vom Einstiegsmodell bis zum High-End-Modell (unterstützt 4K, HDR). Bei Massenprodukten oft die erste Wahl.

• Andere (Hisilicon, Allwinner usw.): Wird in bestimmten Märkten oder bei kostensensiblen Produkten verwendet.

Schauen Sie nicht nur auf die Auflösung. Bewerten Sie Ihre tatsächlichen Anforderungen: Unterstützt es die Dual-Aufnahme vorne und hinten? Wie ist die Leistung bei schlechten Lichtverhältnissen? Benötigen Sie ADAS- oder KI-Funktionen? Diese bestimmen die erforderliche Rechenleistung und ISP-Fähigkeiten (Image Signal Processor).

Achten Sie bei der Auswahl des Hauptprozessors auf die folgenden wichtigen Peripheriegeräte:

• Energieverwaltung: Die Stromversorgung von Kraftfahrzeugen ist bekanntermaßen laut (9 V–16 V mit vorübergehenden Spitzen). Sie müssen einen DC/DC-Wandler mit großem Eingangsspannungsbereich und Überspannungs-, Überstrom- und Verpolungsschutz verwenden. Wenn der Parkmodus erforderlich ist, fügen Sie eine Unterspannungserkennungs-/Schutzschaltung hinzu, um ein Entladen der Autobatterie zu verhindern.

• Bildsensor: Die IMX-Serie von Sony (z. B. IMX335) ist eine häufige Wahl. Stellen Sie sicher, dass die MIPI-CSI-Schnittstelle gut zum Hauptprozessor passt.

• Speicher: Verwenden Sie eMMC für die Firmware-Speicherung und einen TF-Kartensteckplatz für die Videospeicherung. Der Kartensteckplatz muss über einen ESD-Schutz verfügen.

2. Grundlagen des Schaltungsdesigns: Entstörung und Wärmemanagement sind zentrale Herausforderungen

Dashcams sitzen auf Windschutzscheiben, brennen in der Sommersonne und frieren im Winter, während sie ständigen Vibrationen ausgesetzt sind. Dies erfordert von der PCBA eine äußerst hohe Stabilität und Zuverlässigkeit. In der Entwurfsphase müssen zwei kritische Probleme angegangen werden:

2.1 Wärmemanagement (Wärmeableitung)

Während der 4K-Videoaufzeichnung erzeugen der Prozessor und der Sensor in einem versiegelten Gehäuse erhebliche Wärme. Schlechtes Wärmemanagement führt zu Systemabstürzen, Bildartefakten und einer beschleunigten Komponentenalterung. Effektive Lösungen umfassen:

Unter dem Hauptprozessor erstreckt sich großes Kupfer, mit dichten thermischen Durchkontaktierungen, die mit den inneren und unteren Kupferschichten verbunden sind, um die Wärme zu verteilen.
Strategische Komponentenplatzierung, um Wärmequellen gleichmäßig zu verteilen und lokale Hotspots zu vermeiden.
Entwerfen der PCBA, um das Metallgehäuse oder spezielle Wärmeverteiler für die passive Kühlung zu nutzen.

2.2 Signalintegrität und EMI/EMV

Hochgeschwindigkeitssignale (MIPI, DDR) und HF-Signale (Wi-Fi, GPS) sind auf einer kleinen Platine gedrängt. Ohne sorgfältiges Design verursachen Störungen Bildrauschen, Bildausfälle oder Signalverlust.

Impedanzkontrolle: Berechnen und strikte Kontrolle der Differenzimpedanz von 100 Ω für MIPI, USB und andere Hochgeschwindigkeits-Differenzialpaare sowie der Single-Ended-Impedanz von 50 Ω für andere kritische Leiterbahnen.
Längenanpassung: Differentialpaare und DDR-Datengruppen müssen eine strikte Längenanpassung aufweisen (innerhalb von ±10 mil), um das richtige Timing sicherzustellen.
Guard Tracing: Verlegen Sie Erdungsleiter entlang kritischer Signale (Takt, I2C, Audio, Video) und fügen Sie Stitching-Durchkontaktierungen zur Isolierung hinzu.
Lagenaufbau: Verwenden Sie eine 4-lagige oder 6-lagige Leiterplatte mit einer festen Masseebene und einer festen Stromebene. Leiten Sie Hochgeschwindigkeitssignale auf inneren Schichten, um die Ebenen als Abschirmung zu nutzen.

Platzieren Sie außerdem zum ESD-Schutz immer TVS-Dioden an den Eingangsanschlüssen, fügen Sie zur Filterung Ferritperlen und Kondensatoren am Stromeingang hinzu und verwenden Sie eine Einpunkt-Trennung zwischen analogen und digitalen Masseebenen. Dies sind einfache, aber äußerst wirksame Techniken.

3. Herstellung und Qualitätskontrolle: Die Wächter vor der Massenproduktion

Ein gutes Design ist nur die halbe Wahrheit. Um eine zuverlässige PCBA zu liefern, sind gründliche Herstellungs- und Testprozesse nicht verhandelbar.

• SMT-Montage und AOI-Inspektion: Seriöse Fabriken nutzen 3D-SPI zur Prüfung der Lotpastenqualität, Hochgeschwindigkeits-Bestückungsmaschinen für BGA- und 0402-Komponenten sowie AOI (Automatisierte Optische Inspektion) zur Erkennung von Lötfehlern (Brückenbildung, Kaltverbindungen, fehlende Komponenten).

• FCT (Functional Circuit Test): Simulieren Sie den tatsächlichen Betrieb der Dashcam, indem Sie die PCBA einschalten und alle Funktionen testen: Aufzeichnung, Audio, GPS-Signalerfassung, Tastenreaktion und Displayausgabe.

• Einbrenntest (Alterungstest): Lassen Sie die PCBA kontinuierlich mehrere bis zehn Stunden lang in einer Kammer mit hoher Temperatur und hoher Luftfeuchtigkeit laufen. Dies deckt latente Defekte auf (z. B. unterbrochene Lötstellen oder thermisch instabile Komponenten) und ist ein entscheidender Schritt zur Gewährleistung einer langfristigen Zuverlässigkeit.

Aufbau einer zuverlässigenDashcam PCBAist eine systematische technische Anstrengung. Es ist ein Balanceakt – den optimalen Kompromiss zwischen Leistung, Kosten, physischer Größe, Wärmeableitung und langfristiger Zuverlässigkeit zu finden. Indem Sie diese praktischen Überlegungen im Voraus berücksichtigen, können Sie viele häufige Fallstricke vermeiden und Ihren Weg zu einer erfolgreichen Produkteinführung optimieren.
