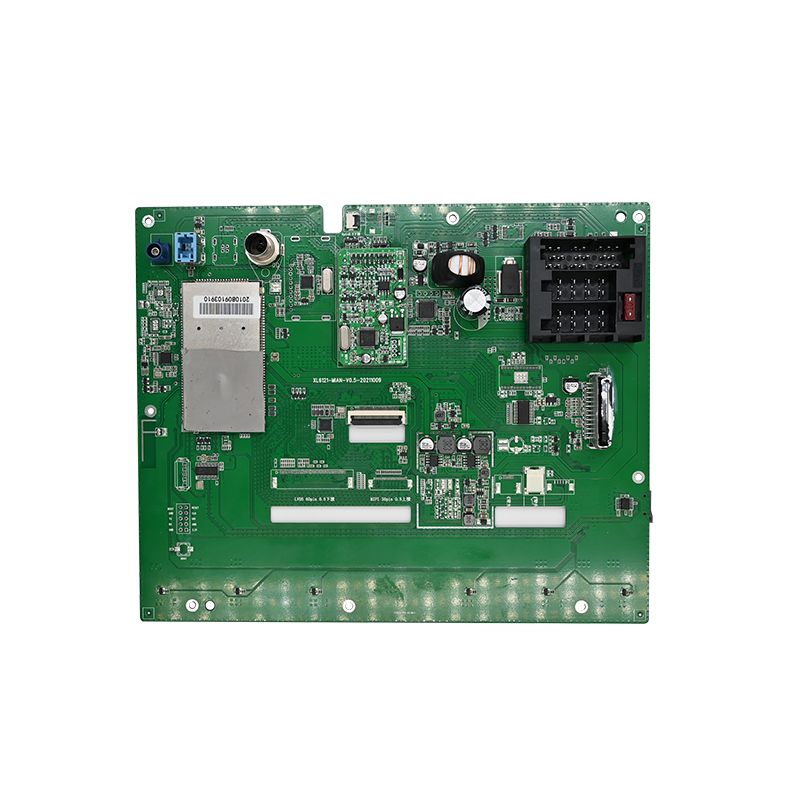

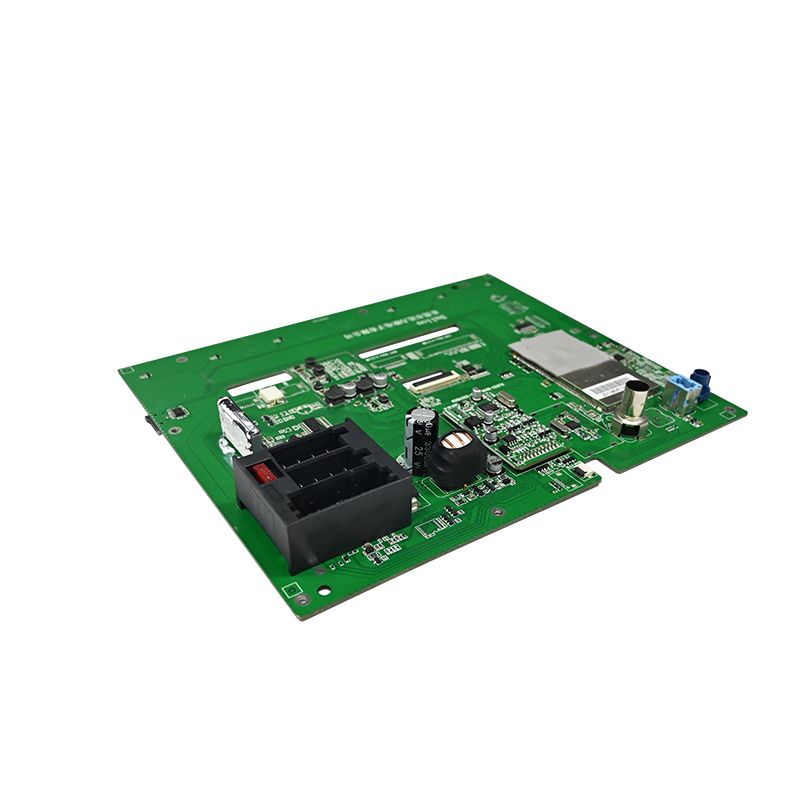

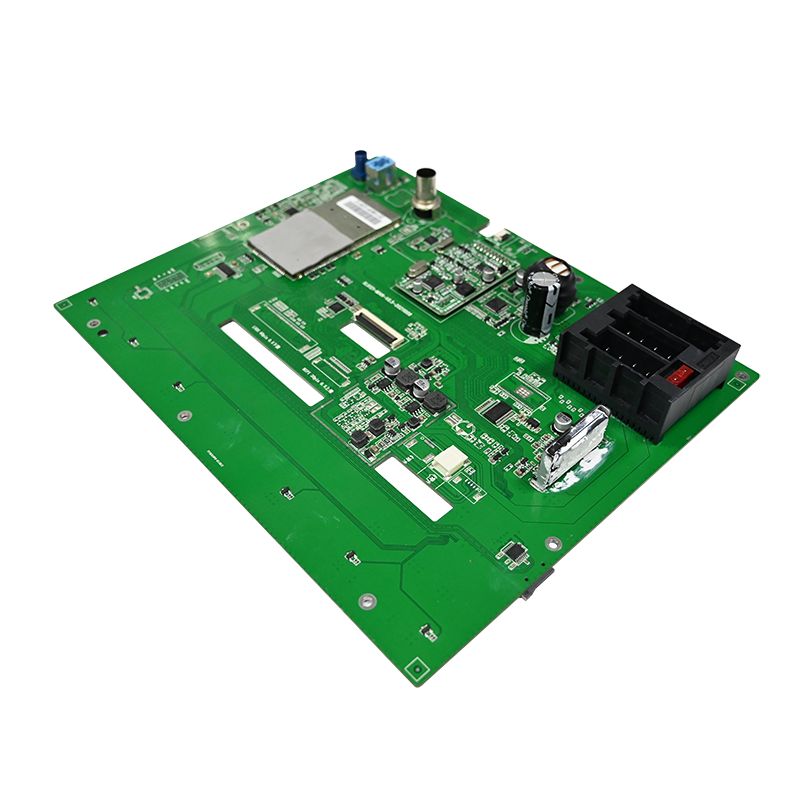

Dashcam PCBA

Kernqualitätsspezifikationen für Dashcam-PCBA

Definieren Sie diese Parameter vor der Komponentenbeschaffung. Jede Entscheidung ergibt sich aus thermischen und vibrationsbedingten Anforderungen.

Betriebsumgebung für den Automobileinsatz

Budget für Wärmemanagement

Kritisch: Reduzieren Sie alle Elektrolytkondensatoren auf 50 % Nennspannung bei 105 °C. Eine 6,3-V-Kappe auf einer 5-V-Schiene fällt innerhalb von 6 Monaten aus.

Komponentenauswahl für hochwertige Dashcam-PCBA

Gute Qualität beginnt mit Teilen in Automobilqualität. Komponenten der Verbraucherklasse verursachen Ausfälle im Feld.

Bildsensor und Linsenbaugruppe

Vermeiden Sie Rolling-Shutter-Sensoren ohne globales Zurücksetzen. Bei schneller Bewegung entsteht ein Versatz, der die Platten unleserlich macht.

Prozessor- und Speicherarchitektur

Zuverlässigkeitsregel: Verwenden Sie einen separaten LDO für die DDR-Speicherreferenzspannung (VREF). Die Verbindung mit VDD über einen Widerstandsteiler führt zu Bit-Flips über 70 °C.

Stromversorgungskette (am kritischsten)

Eine Dashcam-PCBA versagt hier mehr als anderswo.

Injizieren Sie eine Welligkeit von 200 mVpp bei 100 kHz am 12-V-Eingang. Das Video sollte keine horizontalen Balken enthalten.

PCBA-Layout für Signalintegrität und Wärmeverteilung

Das Layout bestimmt, ob eine Dashcam-PCBA zuverlässig aufzeichnet oder im Verkehr blockiert.

Layer-Stack-Empfehlung (mindestens 6 Layer)

Kritische Routing-Regeln

DDR3L-Leiterbahnen – 50 Ω ±10 % Impedanz, Gruppe 8-Leiterbahnen mit einer Länge von 0,5 mm
MIPI CSI (Sensor zu SoC) – Differentialpaare, Längenunterschied < 0,2 mm
SD-Kartensteckplatz – 22-Ω-Serienwiderstände in der Nähe des SoC zur Überschwingungskontrolle
Quarz (27 MHz) – Schutzring mit geerdeten Durchkontaktierungen, keine Stromversorgungsebene darunter

Herstellungsprozesskontrollen für Konsistenz

Hochwertige Dashcam-PCBA erfordert eine statistische Prozesskontrolle (SPC) auf jeder Linie.

Lotpaste und Reflow

Optische und Röntgeninspektion

AOI (Automated Optical) – prüft die Polarität von Bauteilen, Lötbrücken und abgehobene Leitungen
AXI (Röntgen) – obligatorisch für BGA-Pakete (SoC und DRAM). Hohlraumanteil unter der Kugel < 25 %
ICT (In-Circuit-Test) – überprüft Stromschienen, Takte und Reset-Signale vor dem Flashen der Firmware

Validierungstests vor der Massenproduktion

Jedes Dashcam-PCBA-Design muss diese sechs Tests bestehen.

FAQ – Häufige Fragen zur PCBA-Qualität von Dashcams

F1: Warum versagen viele PCBA-Designs von Dashcams nach 6 Monaten Parkmodus?
A: Der Hauptfehler ist die Verschlechterung des Superkondensators oder der Batterie durch kontinuierliches Aufladen bei großer Hitze. Im Parkmodus bleibt die PCBA der Dashcam bei einer Windschutzscheibentemperatur von 60–80 °C täglich mehr als 12 Stunden lang aktiv. Es treten drei spezifische Fehler auf:
1. Superkondensator-ESR-Anstieg – Standard-2,7-V/10F-Kappen erhöhen den äquivalenten Serienwiderstand von 50 mΩ auf über 1 Ω nach 2000 Stunden bei 70 °C. Dies verhindert die endgültige Spülung der Feile, wenn die Zündung ausgeschaltet wird. Verwenden Sie Kfz-Superkondensatoren mit einer Nenntemperatur von 85 °C und einem anfänglichen ESR < 30 mΩ.
2. LDO-Überhitzungsabschaltung – Der 3,3-V-LDO ermöglicht die Bewegungserkennung im geparkten Zustand. Ohne einen dedizierten Abwärtswandler (90 % Wirkungsgrad gegenüber 60 % bei LDO) übersteigt die Sperrschichttemperatur 125 °C. Wechseln Sie zu einem synchronen Abwärtswandler mit Spread-Spectrum.
3. Auslaufende RTC-Batterie – Bei Knopfzellen-Backupbatterien (CR1220) tritt bei über 80 °C Elektrolyt aus, wodurch benachbarte Spuren korrodieren. Ersetzen Sie ihn durch einen 0,1-F-Superkondensator als RTC-Backup – kein Risiko von Leckagen.
Überprüfen Sie den Parkmodus immer nach 4 Stunden in einem 50 °C warmen Ofen mit einer Wärmebildkamera.

F2: Wie wirkt sich die Platzierung der PCBA-Komponenten auf die Videoqualität bei Nacht in Dashcams aus?
A: Die Platzierung der Komponenten wirkt sich auf die Einkopplung von elektrischem Rauschen in die analogen Strom- und Taktleitungen des Bildsensors aus. Drei Platzierungsregeln wirken sich direkt auf Nachtaufnahmen aus:
Schaltregler 30 mm vom Sensor entfernt halten – Die 2-MHz-Welligkeit eines DC-DC-Wandlers wird in die 2,8-V-Analogschiene des Sensors eingekoppelt, wenn die Leiterbahnen parallel verlaufen. Messen Sie mit einem Spektrumanalysator – jede Störung über -85 dBV bei der Pixeltaktfrequenz führt bei schwachem Licht zu vertikaler Streifenbildung.
Trennen Sie digitale E/A von MIPI-Spuren – Datenleitungen der SD-Karte (bis zu 200-MHz-Oberschwingungen) strahlen in den differenziellen MIPI-Takt ein, wenn sie auf benachbarten Schichten geroutet werden. Fügen Sie einen geerdeten Via-Zaun zwischen den SDIO- und MIPI-Regionen hinzu.
Platzieren Sie Entkopplungskappen innerhalb von 1 mm vom Sensor – Eine 4,7-µF-Keramikkappe an jedem Stromanschluss absorbiert hochfrequentes Rauschen. Kappen, die weiter als 2 mm entfernt sind, erhöhen das Rauschen um 15 dB, sichtbar als horizontale Streifen im Schatten.
Eine gut ausgelegte Dashcam-PCBA erzeugt klare Nachtvideos, bei denen Nummernschilder bei 5 Lux lesbar sind. Schlechtes Layout fügt Artefakte hinzu, die die forensische Überprüfung nicht bestehen.

F3: Kann ich die gleiche Dashcam-PCBA für die vordere und hintere Kamera verwenden?
A: Nein, aufgrund von drei Hardwareunterschieden, die nicht durch Firmware allein behoben werden können:
Fokusentfernung des Objektivs – Frontkameras erfordern einen Fokus auf Unendlich (3 Meter bis zum Horizont). Rückfahrkameras benötigen für den Innenraum von Fließheckmodellen eine Nahfokussierung (0,5 Meter zum Stoßfänger). Die Höhe des Objektivtubus unterscheidet sich um 1,2 mm. Eine herkömmliche PCBA mit verstellbarem Linsenhalter kostet mehr als zwei spezielle Designs.
Ausrichtung des Bildsensors – Frontkameras sind aufrecht montiert. Rückfahrkameras werden oft verkehrt herum montiert (Dachhimmel an Glas). Der Sensor liest Pixel von oben nach unten. Durch das digitale Spiegeln des Bildes kommt es zu einer Latenz von 1 Bild (33 ms bei 30 fps), was zu Synchronisierungsproblemen bei Zweikanalaufnahmen führt. Der Hardware-Flip über die Registereinstellung erfordert unterschiedliche Sensorkonfigurationsdateien.
Thermische Umgebung – Die hintere Windschutzscheibe erhält 30 % weniger Sonneneinstrahlung als die vordere. Eine für die Vorderseite optimierte PCBA mit aggressiver Leistungsdrosselung aktiviert möglicherweise nie die Kühlung auf der Rückseite, was zu einer nicht übereinstimmenden Alterung des Kondensators führt. Nach zwei Betriebsjahren fällt die vordere Einheit früher aus als die hintere.
Entwerfen Sie stattdessen ein gemeinsames Motherboard mit zwei Mezzanine-Sensorplatinen. Die Basisplatine der Dashcam enthält Prozessor und Strom. Jede Sensorplatine verfügt über eine eigene Linsenhalterung, Ausrichtungsstifte und eine eigene Dicke des Wärmeleitpads. Dieser Ansatz reduziert die Gesamtzahl der SKUs und bewahrt gleichzeitig die Bildqualität.

Produktionsertragsziele für gute Qualität

Eine hochwertige Dashcam-PCBA übersteht drei Jahre lang tägliche Temperaturschwankungen, Vibrationen und Spannungsspitzen. Entwerfen Sie mit Automobil-Derating, validieren Sie es mit Wärmebildkameras und prüfen Sie jedes Produktionslos. Dieser Ansatz liefert Dashcams, die den entscheidenden Moment festhalten.
