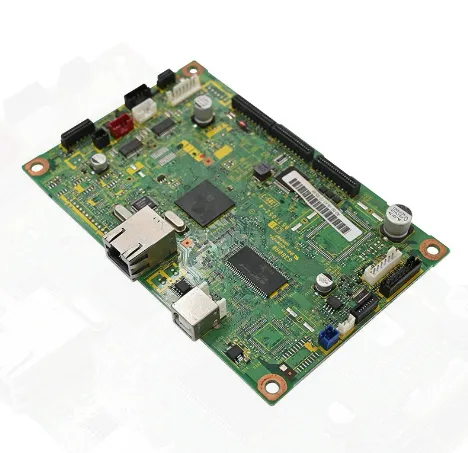

Bei Unixplore Electronics Co., Ltd., wir sind seit Jahren führendRadarwarner PCBAHerstellung. Bei der Zusammenarbeit mit Kunden aus den Bereichen Automobil, Sicherheit und industrielle Sensorikanwendungen haben wir eine Herausforderung erlebt, die selbst die erfahrensten Entwicklungsteams immer wieder vor ein Problem stellt: die frustrierende Lücke zwischen einem funktionierenden Referenzdesign und einer produktionsbereiten PCBA, die in der realen Welt eine konstante Leistung erbringt.

Sie waren wahrscheinlich dort. Das Referenzboard läuft im Labor wunderbar. Ihre individuelle Leiterplatte? Kürzere Erfassungsreichweite. Wilde Variation von Einheit zu Einheit. Oder noch schlimmer: Misserfolge bei der EMV-Zertifizierung, die Sie wieder auf den Punkt bringen.

Diese Probleme sind kein Pech. Sie sind das vorhersehbare Ergebnis einer Unterschätzung des Aufwands für die Entwicklung und Herstellung von Hochfrequenzschaltungen in großem Maßstab. Basierend auf unserer praktischen Erfahrung als engagierter PCBA-Hersteller für Radarwarner führen wir Sie durch die tatsächlichen Herausforderungen und – was noch wichtiger ist – zeigen Ihnen, wie Sie diese Schritt für Schritt lösen können.

Die Hauptursachen: Warum Radar-PCBAs eine unterdurchschnittliche Leistung erbringen

Eine Radar-PCBA arbeitet mit Mikrowellenfrequenzen – 24 GHz, 60 GHz oder sogar 77 GHz. Bei diesen Frequenzen ist das PCB-Substrat keine passive Verbindung mehr, sondern ein aktiver Teil der HF-Schaltung. Diese grundlegende Verschiebung führt zu Fehlermodi, die bei niedrigeren Frequenzen einfach nicht existieren.

Folgendes haben wir immer wieder zum Scheitern von Projekten gesehen:

• Inkonsistenz von Charge zu Charge: Bei Verwendung exakt derselben Designdateien können unterschiedliche Produktionsläufe zu ADC-Amplitudenschwankungen von 10–15 % führen. Wir haben dies auf Herstellungstoleranzen zurückgeführt – Leiterbahnbreite, Kupferabstand und Schwankungen der Dielektrizitätskonstante (Dk), die sich direkt auf die HF-Leiterbahnimpedanz auswirken. Ohne strenge Prozesskontrollen werden Ihre „identischen“ Platinen nicht die gleiche Leistung erbringen.

• Benutzerdefinierte Boards vs. Referenzdesigns: Der Chip ist derselbe. Die Konfiguration ist die gleiche. Allerdings ist der Erkennungswinkel Ihres Boards deutlich kleiner als der des Evaluierungsmoduls. Unserer Erfahrung nach deutet dies normalerweise auf eine schlechte HF-Isolation zwischen dem Radarchip (insbesondere AIP-Antenna-in-Package-Geräte) und der PCB-Masseebene hin. Die Bodenschicht reflektiert oder strahlt Energie zurück und verzerrt so das Strahlungsmuster.

• Albträume bei der EMV/EMI-Zertifizierung: Radarprodukte müssen FCC-, CE- und andere behördliche Standards erfüllen. Wenn EMC/EMI nicht vom ersten Tag an in das Design integriert sind, sind Nachrüstlösungen teuer und oft unzureichend. Wir haben mehr als ein paar Projekte gerettet, bei denen kurzfristige „Korrekturen“ die Situation nur noch schlimmer machten.

• Feldausfälle: Eine Platine, die alle Labortests besteht, kann im Feld immer noch ausfallen. Temperaturschwankungen, Vibrationen, Netzteilgeräusche und Feuchtigkeit offenbaren Schwachstellen, die bei Prüfstandstests nie erkannt werden. Aus diesem Grund muss die Umweltzuverlässigkeit von Anfang an Teil Ihrer Design- und Teststrategie sein.

Unsere Schritt-für-Schritt-Anleitung zum Aufbau einer zuverlässigen Radarwarner-PCBA

Im Laufe der Jahre haben wir einen systematischen Ansatz entwickelt, der kontinuierlich Radar-PCBAs liefert, die wie geplant funktionieren – Charge für Charge. Hier ist unser Spielbuch.

Schritt 1: Wählen Sie das richtige Substrat – es ist nicht optional

Bei Millimeterwellenfrequenzen ist die Substratauswahl entscheidend. Standard-FR-4? Für 100 MHz ist es in Ordnung. Bei 24 GHz und mehr beeinträchtigen der hohe Verlustfaktor (Df) und die instabile Dielektrizitätskonstante (Dk) Ihre Leistung.

Was wir suchen:

• Dk (Dielektrizitätskonstante) – Bestimmt die Impedanzkonsistenz. Variation bedeutet hier Variation in der Leistung.

• Df (Verlustfaktor) – Höherer Df bedeutet höhere Einfügedämpfung. Bei hohen Frequenzen sind bereits kleine Unterschiede von Bedeutung.

• Unsere Materialempfehlungen:

• Rogers 4350B (Dk 3,5, Df 0,0037) – Unsere erste Wahl für 24-GHz- und 77-GHz-Designs. Hervorragende Balance zwischen HF-Leistung und Kosteneffizienz.

• Rogers 4003C (Dk 3,4, Df 0,0027) – Geringerer Verlust, hervorragende Charge-zu-Charge-Stabilität. Ideal, wenn Konsistenz oberste Priorität hat.

• Rogers RO3003 (Dk 3,0, Df 0,0013) – Extrem geringer Verlust für die anspruchsvollsten Millimeterwellen-Frontends.

Kostenbewusster Ansatz: Für Projekte mit Budgetbeschränkungen empfehlen wir häufig Hybridaufbauten – wobei Hochfrequenzmaterialien (wie Rogers) nur in den HF-kritischen Schichten und FR-4 an anderen Stellen verwendet werden. Es funktioniert, erfordert jedoch eine sorgfältige Bewertung des Herstellungsprozesses.

Profi-Tipp aus unserer Fabrikhalle: Wir haben einen regelmäßigen Lagerbestand dieser Hochfrequenzmaterialien. Dabei geht es nicht nur um Bequemlichkeit – es verkürzt die Durchlaufzeiten und eliminiert Materialschwankungen von einer Bestellung zur nächsten.

Schritt 2: Beherrschen Sie das Layout – RF ist eine Disziplin, kein Rätsel

RF-Layout fühlt sich oft wie schwarze Magie an. Aber mit Disziplin und Erfahrung wird daraus eine vorhersehbare Wissenschaft. Hier sind die Regeln, die wir niemals brechen:

• Strikte Impedanzkontrolle: HF-Leiterbahnen müssen auf 50 Ω Single-Ended (100 Ω Differenz) geregelt werden. Wir streben eine Toleranz von ±8 % an – enger als der Industriestandard von ±10 %. Dies erfordert eine enge Zusammenarbeit mit Ihrem Leiterplattenhersteller und vor allem Impedanztestberichte für jede Charge.

• Entkopplungskondensatoren kommen so nahe wie möglich: Radarchips verwenden LDOs, die zur Kompensation externe Kondensatoren benötigen. Platzieren Sie diese Kappen direkt neben den BGA-Kugeln. Selbst ein paar Millimeter zusätzliche Leiterbahnlänge führen zu einer parasitären Induktivität, die das Stromversorgungsnetzwerk destabilisiert. Wir haben mehr „mysteriöse“ Fehler behoben, die durch die verzögerte Platzierung von Obergrenzen verursacht wurden, als wir zählen können.

• Teilen Sie niemals die Grundebene: Die Grundebene muss unter den HF-Abschnitten durchgehend und ununterbrochen sein. Eine geteilte Masseebene erzeugt einen längeren, induktiven Rückweg – und schlimmer noch, sie wirkt wie eine Antenne, die Rauschen ausstrahlt. Wenn Sie Signale über die Grundebene leiten müssen, überlegen Sie es sich zweimal. Normalerweise sollten Sie das nicht tun.

• Stromleiterbahnen müssen den Strom sicher führen: Dies scheint einfach, aber wir sehen regelmäßig Designs, bei denen 1A-Stromleiterbahnen zu schmal sind. Unsere Regel: Verwenden Sie eine Breite von mindestens 16 mil (0,4 mm) für einen Strom von 1 A. Alles, was dünner ist, führt zu Spannungsabfall und thermischen Problemen.

• AIP-Antennenisolierung: Wenn Ihr Radarchip ein Antenna-in-Package (AIP)-Design verwendet, achten Sie besonders auf den Abstand zwischen der Antenne und der PCB-Grundplatte. Durch Erhöhen der Höhe bis zur ersten Erdungsschicht oder das Hinzufügen parasitärer Strukturen können Reflexionen auf der Erdungsebene, die Ihr Strahlungsmuster verzerren, drastisch reduziert werden.

Schritt 3: Mit Disziplin fertigen – Konsistenz ist alles

Ein brillantes Design ist wertlos, wenn man es nicht zuverlässig herstellen kann. Hier scheitern viele Projekte und unsere Investition in fortschrittliche Produktionskapazitäten zahlt sich aus.

Unsere Fertigungsstandards:

• Erweiterte SMT/DIP-Fähigkeit: Wir sind für die Verarbeitung passiver 0201-Gehäuse und BGA/QFN-Gehäuse mit 0,4 mm Rastermaß gerüstet. Wenn Ihr Hersteller dies nicht kann, lassen Sie es bleiben.

• IPC-Konformität: Wir folgen IPC-6012 (Qualifizierung starrer Leiterplatten) und IPC-A-610 (Akzeptanz elektronischer Baugruppen) als nicht verhandelbare Grundlagen.

• 100 % RF-Funktionstest (FCT): Dies ist entscheidend. AOI und ICT erfassen Löt- und Verbindungsprobleme, messen jedoch nicht die HF-Leistung. Wir testen jedes einzelne Board auf Erkennungsreichweite, Empfindlichkeit und Signalstärke. Auf diese Weise erkennen und eliminieren wir Abweichungen von Charge zu Charge, bevor die Boards überhaupt ausgeliefert werden.

Energieverwaltung für batteriebetriebene Designs: Bei intelligenten Schlössern, Sensoren und IoT-Radarwarnern ist der Stromverbrauch im Ruhemodus ein entscheidendes Schlachtfeld. Unsere Designs nutzen PMICs mit extrem niedrigem Ruhestrom und sorgfältig optimierten Leistungstopologien, um Schlafströme im Mikroampere-Bereich zu erreichen.

Schritt 4: Lernen Sie aus den Fehlern anderer – und unserer Erfahrung

Man muss nicht jeden Fehler selbst machen. Folgendes haben wir aus Tausenden von Radarprojekten gelernt:

• Beginnen Sie mit dem Referenzdesign – aber verstehen Sie, warum es funktioniert: Referenzdesigns von TI, Infineon, NXP und anderen gibt es aus einem bestimmten Grund. Sie sind bewährt. Wir betrachten sie als unseren Ausgangspunkt, nicht als Vorschlag. Wenn wir Modifikationen vorschlagen – sei es das Hinzufügen eines Isolators oder die Änderung eines Kondensatorwerts – validieren wir jede Änderung durch Simulation und Prototypentests.

• Achten Sie auf „kleine“ Änderungen: Wir haben einmal ein Design gesehen, bei dem das Hinzufügen eines 12pF-Entkopplungskondensators auf einer SPI-Leitung zu ADC-Amplitudenanomalien führte. Die Grundursache? Bodensprung und Kappenplatzierung, nicht der Kondensator selbst. Die Lektion: Behandeln Sie jede Änderung als bedeutsam, bis das Gegenteil bewiesen ist.

• Wenn Sie Zweifel haben, beginnen Sie mit einem Modul: Wenn Ihr Team neu im HF-Design ist, sollten Sie erwägen, mit einem etablierten Radarmodul zu beginnen (z. B. 24-GHz-Designs basierend auf ICL1112 oder ähnlichem). Diese Module haben die Herausforderungen in den Bereichen Antenne, HF-Frontend und Basisband bereits gelöst. Sie können sie mit deutlich geringerem Risiko in Ihr System integrieren.
