Beherrschen der PCBA für Spielekonsolen: Eine vollständige technische Komplettlösung

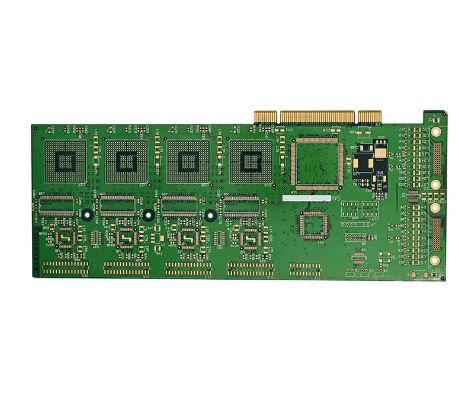

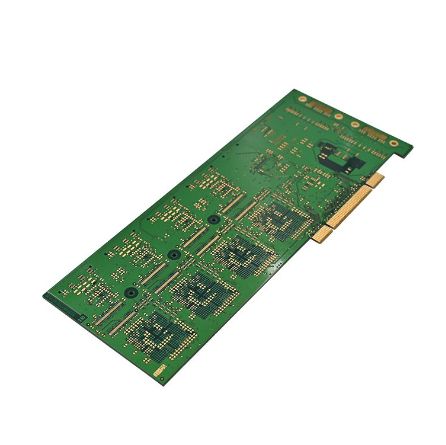

Die PCBA (Printed Circuit Board Assembly) einer Spielekonsole ist ihr „Herz“ – sie trägt den Prozessor, den Speicher, die Displaytreiber und alle Peripherieschnittstellen. Egal, ob Sie einen Retro-Handheld oder ein modernes tragbares Spielgerät bauen, dieser Leitfaden führt Sie durch den gesamten Prozess.

Zuerst planen: Definieren Sie Ihre Spielekonsole

Wenn Sie vor der Anschaffung eines Lötkolbens Zeit in die Planung investieren, ersparen Sie sich später viele Kopfschmerzen.

1. Definieren Sie Ihre Ziele und Kernspezifikationen

Überlegen Sie sich genau, welche Art von Spielekonsole Sie bauen möchten:

• Retro-Stil: Läuft 8-Bit- oder 16-Bit-emulierte Spiele, geringer Leistungsbedarf, ideal für Anfänger. Ein typisches Beispiel ist ein Arduboy-kompatibles Gerät, das einen 16-MHz-ATmega32u4 verwendet, der einen 128×64-OLED-Bildschirm antreibt.

• Moderner Stil: Läuft unter Linux, emuliert PSP oder höherwertige Systeme. Dies erfordert einen leistungsstärkeren Kern – z. B. einen Raspberry Pi 3B+ mit einem 7-Zoll-IPS-Display sowie dedizierten Energieverwaltungs- und Erweiterungstastenplatinen.

2. Wählen Sie die Kernkomponenten aus

Hier ist eine typische Stückliste für aSpielekonsole PCBA:

Profi-Tipp: Überprüfen Sie immer die Spannungs- und Logikpegel (3,3 V vs. 5 V) aller Komponenten, um sicherzustellen, dass sie ordnungsgemäß kommunizieren können.

Schaltungsdesign und Prototyping

Sobald die Planung abgeschlossen ist, wenden Sie sich dem Kern der PCBA-Entwicklung zu – Design und Fertigung.

1. Schaltplan und PCB-Layout

Verwenden Sie ein EDA-Tool (KiCad, Altium Designer, EAGLE), um Folgendes auszuführen:

• Zeichnen Sie den Schaltplan: Schließen Sie die Prozessor-, Display-, Tasten-, Speicher- und Energieverwaltungs-IC-Pins richtig an.

• PCB-Layout: Platzieren Sie den Hauptprozessor nahe am Display-Anschluss, um Hochgeschwindigkeitssignalwege zu verkürzen. Machen Sie Strom- und Erdungsleiter breiter und verwenden Sie eine solide Erdungsebene, um elektromagnetische Störungen (EMI) zu reduzieren.

• Führen Sie DRC aus: Führen Sie Entwurfsregelprüfungen durch, um sicherzustellen, dass Leiterbahnbreiten und -abstände den Fähigkeiten Ihres Herstellers entsprechen.

2. Prototyping und Stücklistenvorbereitung

Exportieren Sie Gerber-Dateien und senden Sie sie zur Prototypenerstellung an eine Leiterplattenfertigung. Beginnen Sie in der Zwischenzeit mit der Beschaffung von Komponenten. Beachten Sie, dass die Lieferzeit für spezielle ICs und Steckverbinder zwischen 12 und 24 Wochen betragen kann. Planen Sie daher im Voraus.

 PCBA-Montage – Löten und Montieren

Sobald Sie die blanke Leiterplatte erhalten haben, ist es Zeit zum Löten und Zusammenbauen. Wählen Sie die Methode, die Ihrem Können entspricht.

1. SMT-Komponentenlöten (Oberflächenmontage)

Für kleine SMD-Teile wie Widerstände und Kondensatoren nutzt der professionelle Prozess Pick-and-Place + Reflow-Löten. In einem DIY-Szenario können Sie:

• Handlöten: Positionieren Sie das Teil mit einer Pinzette, erhitzen Sie das Pad und den Stift mit der Lötkolbenspitze und führen Sie den Lötdraht ein.

• Reflow: Tragen Sie Lötpaste auf die Pads auf, platzieren Sie die Komponenten und erhitzen Sie die Leiterplatte auf einer Heizplatte, bis die Paste schmilzt (~190 °C).

2. THT-Komponentenlöten (Durchgangsloch)

Knöpfe, Batteriehalter, Stiftleisten und ähnliche Teile werden von der Oberseite eingesteckt und auf der Unterseite verlötet.

Löttipps:

• Löten Sie zuerst kürzere Bauteile (Widerstände, Kondensatoren), dann höhere (Stiftleisten, Buchsen).

• Stellen Sie die Temperatur des Bügeleisens auf ca. 300 °C ein und halten Sie jede Verbindung weniger als 5 Sekunden lang erhitzt, um eine Beschädigung des Teils oder Polsters zu vermeiden.

• Achten Sie genau auf die Polarität von LEDs, Elektrolytkondensatoren und Batteriekabeln (rot = positiv, schwarz = negativ).

Firmware und Software

Wenn die Hardware zusammengebaut ist, ist Ihre Konsole nur noch ein „Körper“ – sie benötigt Firmware, um zum Leben zu erwecken.

1. Richten Sie die Entwicklungsumgebung ein: Installieren Sie Arduino IDE, Raspberry Pi OS oder gleichwertige Toolchains für den von Ihnen gewählten Prozessor. Installieren Sie für ein Arduino Pro Micro-basiertes Projekt die Arduboy2-Bibliothek.

2. Schreiben/Flashen der Firmware: Die Firmware übernimmt die Hardware-Initialisierung, liest Tasteneingaben, steuert das Display und führt die Spiellogik aus. Anfänger sollten mit Open-Source-Projekten (wie Arduboy-Spielbibliotheken) beginnen, um zu lernen, wie man Spiele portiert.

3. Spiele laden: Bei Konsolen mit microSD-Unterstützung legen Sie Spiel-ROM-Dateien auf der Karte ab; Die Firmware liest sie von dort aus und führt sie aus.

Testen und Verifizieren

Dies ist der Schritt zur Qualitätssicherung – überspringen Sie ihn niemals.

1. Inspektion vor dem Einschalten: Verwenden Sie ein Multimeter, um auf Kurzschlüsse zwischen Stromversorgung und Masse zu prüfen. Überprüfen Sie die Polarität und Ausrichtung aller Teile noch einmal.

2. Einschalttest: Schalten Sie zunächst das Gerät ein, ohne dass der Haupt-IC eingesetzt ist, und überprüfen Sie, ob jede Stromschiene (z. B. 3,3 V, 5 V) korrekt ausgegeben wird. Installieren Sie dann den Prozessor und testen Sie die Grundfunktionalität.

3. Funktionstest: Tasteneingänge, Display-Ausgabe, Audio und Laden nacheinander testen. Verwenden Sie Testcode, der jede Funktion durchläuft, um zu überprüfen, ob jede Zeile funktioniert.

4. Gameplay-Test: Führen Sie ein Spiel 15–30 Minuten lang ununterbrochen durch. Überwachen Sie die Bildschirmstabilität, die Reaktionsfähigkeit der Tasten und den Gesamttemperaturanstieg.

Erweiterte Tipps und häufige Fallstricke

• Thermisches Design: Hochleistungskerne (z. B. Raspberry Pi) erzeugen erhebliche Wärme – berücksichtigen Sie Kühlkörper oder Belüftungslöcher sowohl im PCB-Layout als auch im Gehäusedesign.

• EMI (elektromagnetische Interferenz): Verwenden Sie für digitale Hochgeschwindigkeitssignale Differenzpaare und umgeben Sie diese mit Erdungsleitern, um Rauschen zu reduzieren.

• DFM (Design for Manufacturability): Wenn Sie eine Kleinserienproduktion planen, wenden Sie sich frühzeitig in der Designphase an Ihre PCBA-Fabrik, um sicherzustellen, dass Ihr Layout mit den Fertigungsmöglichkeiten übereinstimmt.
