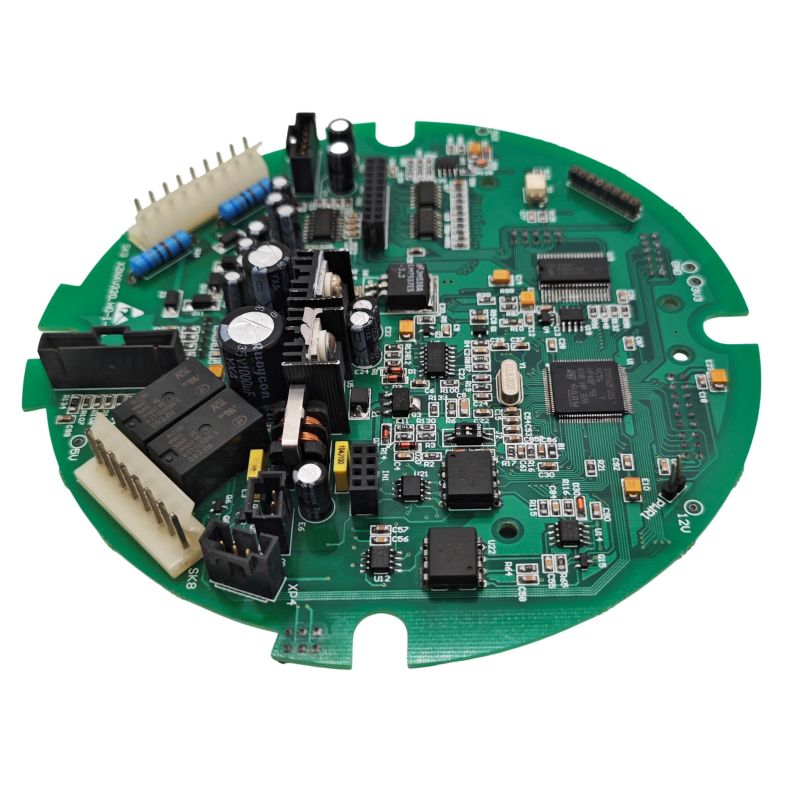

Was eine RC-Servo-PCBA leisten muss

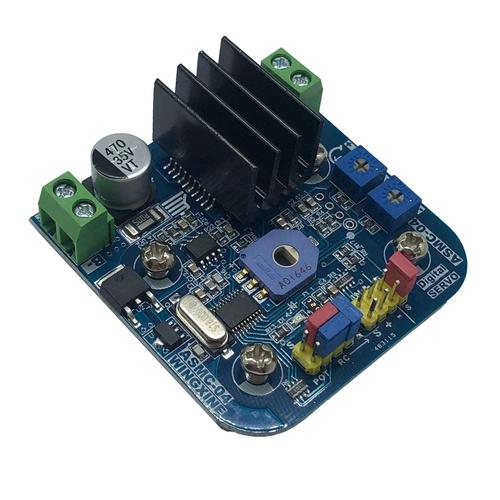

Eine RC-Servo-PCBA (ob eine eigenständige Treiberplatine oder die interne Servosteuerplatine) erfüllt drei wesentliche Funktionen:

• Erzeugung oder Empfang von PWM-Signalen:Wandelt Steuerimpulse (1 ms bis 2 ms bei 50 Hz) in Positionsbefehle um.
• Stromverteilung:Liefert saubere 5 V oder 6 V an den Servomotor und den Steuer-IC.
• Feedbackverarbeitung:Liest das interne Potentiometer, um die Position zu überprüfen und den Regelkreis zu schließen.

Zu den hochzuverlässigen Designs gehören außerdem eine Strommessung zur Überlasterkennung und eine Opto-Isolierung zur Störfestigkeit.

Grundlegende technische Spezifikationen

Die folgenden Parameter stellen Industriestandards für RC-Servosteuerungs-PCBA-Designs dar. Diese gelten sowohl für dedizierte Servotreiberplatinen als auch für integrierte Empfänger-PCBA-Baugruppen.

Spezifikationen der Eingangsleistung

Steuersignalspezifikationen

Interne Servo-PCBA-Komponenten (im Servo)

Ein Standard-RC-Servo enthält eine kleine PCBA mit diesen Komponenten:

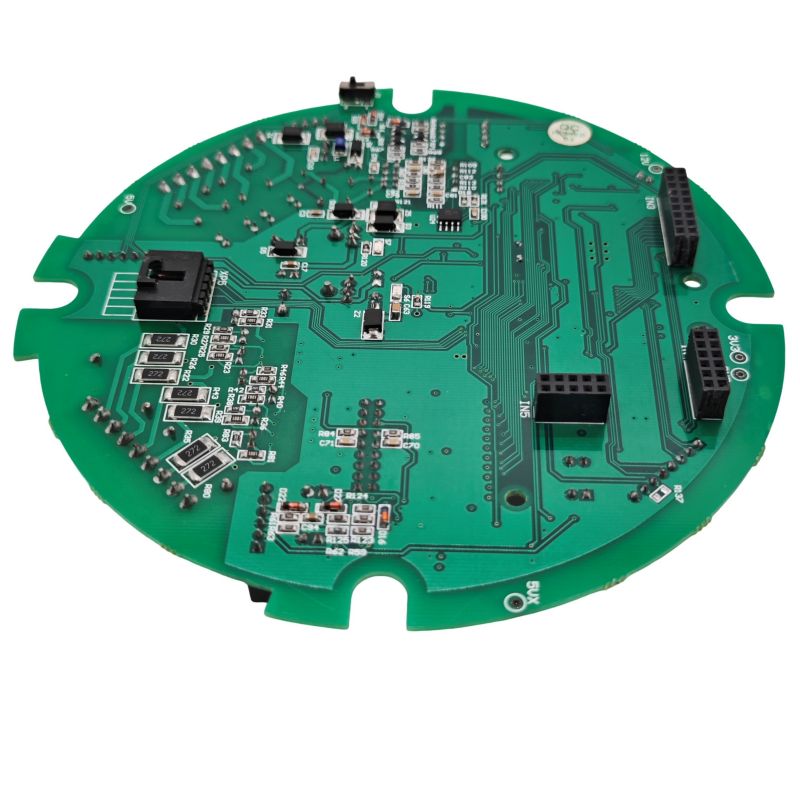

PCBA-Layoutregeln für die Zuverlässigkeit von RC-Servos

Bei Unixplore Electronics wissen wir, dass die meisten Ausfälle von RC-Servos ihren Ursprung auf der Leiterplatte haben. Wir befolgen diese 8 Regeln, um bei jedem von uns gelieferten Design einen zuverlässigen Betrieb zu gewährleisten.

1. Stromverteilung: Sternerdung

• Erden Sie niemals in Reihe. Die Masse jedes Servos sollte direkt zum Massepunkt der Stromversorgung zurückgeführt werden.
• Separate Stromversorgung und Signalmasse. Teilen Sie bei Multi-Servo-PCBA-Designs die Masseebene auf und verbinden Sie sie an einem einzigen Punkt in der Nähe des Batterieeingangs.
• Leiterbahnbreite für Strom: Für 1,5 A Dauerstrom verwenden Sie eine Leiterbahnbreite von mindestens 1,5 mm mit 1 Unze Kupfer.

2. Platzierung des Entkopplungskondensators

Servomotoren erzeugen erhebliche elektrische Geräusche. Ein typischer Servo kann auf der 5-V-Versorgungsleitung bis zu 200 mV Spitze-zu-Spitze-Rauschen erzeugen.

Erforderliche Entkopplung pro Servostecker:

• 100 µF bis 470 µF Elektrolytkondensator (bewältigt den Motoreinschaltstrom)
• 100-nF-Keramikkondensator (filtert hochfrequentes Rauschen)
• Platzieren Sie die Kondensatoren innerhalb von 10 mm von den Servostromanschlüssen

Massenkapazität für die gesamte PCBA: Fügen Sie am Hauptstromeingang einen großen Kondensator (1000 µF bis 4700 µF) hinzu. Dies verhindert Spannungsabfälle, wenn mehrere Servos gleichzeitig starten.

3. PWM-Signalrouting

• Halten Sie die PWM-Leitungen kurz und direkt. Lange Leiterbahnen wirken als Antennen für Rauschen.
• Vermeiden Sie es, PWM-Leitungen parallel zu Stromkabeln zu verlegen. Bei Bedarf eine 90-Grad-Kreuzung verwenden.
• Fügen Sie am PWM-Ausgangspin einen Serienwiderstand von 100 Ω bis 470 Ω hinzu. Dies begrenzt den Strom bei Fehlerbedingungen und reduziert das Klingeln.

4. Anordnung der Servoanschlüsse

Der standardmäßige 3-polige Servoanschluss (Signal, VCC, Masse) erfordert einen bestimmten Abstand:

• Stiftabstand: 2,54 mm (0,1 Zoll) oder 2,7 mm (hohe Dichte)
• Leiterplattendicke für Anschlussblock: 1,2 mm bis 1,6 mm
• Position des Signalpins: Normalerweise der innere Pin (Pin 2 von 3)
• Leistungssequenzierung: GND muss beim Einfügen vor VCC verbunden werden

Bei Designs mit hoher Dichte ermöglicht der Abstand von 2,7 mm zwischen den Servoanschlüssen ein kompaktes Layout bei gleichzeitiger Beibehaltung zuverlässiger Verbindungen.

5. Spannungsregelung für die Steuer-MCU

• Verwenden Sie einen separaten LDO für die MCU, wenn dieselbe Versorgung die Servos versorgt. Servostromspitzen verursachen Spannungseinbrüche, die den Mikrocontroller zurücksetzen können.
• Empfohlener Regler: 5 V oder 3,3 V LDO mit mindestens 200 mA Kapazität und 1 µF Eingangs-/Ausgangskondensatoren.
• Schutzdiode: Fügen Sie zum Schutz vor Verpolung eine 1N4007- oder Schottky-Diode am Eingang hinzu.

6. Geräuschunterdrückung am Motor (für internes Servo-PCBA-Design)

Wenn Sie eine PCBA entwerfen, die in einen Servo passt, fügen Sie eine Rauschunterdrückung direkt an den Motorklemmen hinzu:

• 100-nF-Keramikkondensator, direkt über die Motorklemmen gelötet.
• Verbinden Sie den Minuspol des Kondensators mit dem Motorgehäuse für zusätzliche Abschirmung (reduziert das Rauschen um bis zu 200 mV).
• Optional: Bringen Sie Ferritperlen an den Motorleitungen an, um Umgebungen mit extremen Geräuschen zu schützen.

7. Strommessung zur Überlasterkennung

Fortschrittliche Servo-PCBA-Designs umfassen Stromüberwachung:

• Shunt-Widerstand: 0,1 Ω bis 0,5 Ω, 1 % Toleranz – erzeugt eine Spannung proportional zum Strom
• Differenzverstärker: Verstärkung von 10 bis 20 – verstärkt die Shunt-Spannung auf einen messbaren Wert
• ADC-Eingang: mindestens 10 Bit – speist aktuelle Daten zur Steuerung der MCU

Ein 100-mΩ-Shunt erzeugt 50 mV bei 500 mA und 150 mV bei 1,5 A. Mit einem Verstärker mit 5-facher Verstärkung beträgt dies 250 mV bis 750 mV, geeignet für 3,3-V-ADC-Eingänge.

8. Isolierung und mechanischer Schutz

Interne Servo-PCBA-Karten müssen physisch geschützt sein:

• Isolierband: Isolierband zwischen PCBA und Metall-Servogehäuse anbringen. Dies verhindert Kurzschlüsse durch Lötstellen oder Bauteilleitungen, die das Gehäuse berühren.
• Schutzbeschichtung: Fügen Sie bei Anwendungen im Freien oder bei hoher Luftfeuchtigkeit eine Acryl-Schutzbeschichtung hinzu, um Korrosion zu verhindern.

Steuersignalerzeugung (MCU-Code-Überlegungen)

Die richtige PWM-Erzeugung ist entscheidend für einen jitterfreien Betrieb. Hier sind die wichtigsten Parameter:

PWM-Konfiguration

MCU-Code-Beispiel-Pseudocode

// Arbeitszyklus für 1500µs-Impuls berechnen
    // Geht von einer PWM-Periode = 20 ms, einem Takt = 1 MHz Vorteiler aus

    puls_width_us = 1500
    period_counts = 20000 // 20 ms in Mikrosekunden
    Duty_counts = puls_width_us
    set_pwm_duty(duty_counts)

Verwenden Sie beim Testen ein Oszilloskop, um das PWM-Signal zu überprüfen. Die fallende Flanke des Impulses veranlasst den Servo, die Position zu lesen.

Häufige Fehlermodi und Fehlerbehebungen

Wichtiger Hinweis zum Netzwechsel:Schalten Sie niemals die Masseleitung des Servos um, um es auszuschalten. Wenn die Masse geöffnet ist, kann das Servo weiterhin Strom über die PWM-Signalleitung oder andere Pfade erhalten, was zu einem Unterspannungsbetrieb von 3,2 V und fehlerhaftem Verhalten führt. Schalten Sie die VCC-Leitung immer mit einem P-Kanal-MOSFET oder einem Relais um.

Häufig gestellte Fragen zu RC-Servo-PCBAs

Nachfolgend finden Sie drei technische Fragen, die wir häufig von Robotikingenieuren und RC-Systemdesignern erhalten.

F1: Warum zucken meine Servos zufällig, wenn ich sie über meine benutzerdefinierte PCBA mit einem ESP32 oder Arduino steuere?

A:Sie haben mit ziemlicher Sicherheit ein Problem mit dem Stromrauschen. Hier ist die Diagnosesequenz, die wir bei Unixplore Electronics empfehlen:

Schritt 1— Überprüfen Sie die Stromversorgung mit einem Oszilloskop: Messen Sie die 5V-Leitung direkt am Servostecker, während sich das Servo bewegt. Wenn Sie eine Welligkeit von mehr als 200 mV (Spitze-zu-Spitze) sehen, ist Ihre Entkopplung unzureichend.

Schritt 2— Fügen Sie eine Massenkapazität hinzu: Platzieren Sie einen Elektrolytkondensator von 1000 µF bis 4700 µF über den Stromeingangsklemmen. Servomotoren ziehen hohe Einschaltströme (3–10-facher Betriebsstrom), wenn sie sich in Bewegung setzen. Ohne Massenkapazität sinkt die Spannung unter 4 V, was dazu führt, dass der Steuer-IC zurückgesetzt wird oder sich fehlerhaft verhält.

Schritt 3— Trennen Sie die MCU-Stromversorgung von der Servostromversorgung: Die schlechtesten Designs betreiben die MCU und die Servos über denselben Spannungsregler. Verwenden Sie zwei separate Regler:

• Ein 5V/500mA LDO für die MCU und die Logik.
• Eine separate 5V/3A-Versorgung (oder direkter Batterieanschluss) für die Servos.

Schritt 4— Fügen Sie an jedem Servoanschluss eine Entkopplung hinzu: Platzieren Sie einen 100-µF-Elektrolytkondensator und einen 100-nF-Keramikkondensator direkt über den VCC- und GND-Pins jedes Servoanschlusses. Der Keramikkondensator filtert hochfrequente Geräusche von den Motorbürsten; Der Elektrolyt verarbeitet niederfrequente Stromspitzen.

Schritt 5— Überprüfen Sie die Qualität Ihres PWM-Signals: Sehen Sie sich den PWM-Pin mit einem Oszilloskop an. Wenn Sie an den steigenden oder abfallenden Flanken ein Klingeln (Überschwingen) feststellen, fügen Sie am MCU-Pin einen 100-Ω-Vorwiderstand hinzu. Dies dämpft das Signal und verhindert Fehlauslösungen.

Das Fazit:90 % der Servo-Jitter-Probleme hängen mit der Stromversorgung und nicht mit dem Code zusammen. Reparieren Sie zuerst die Stromverteilung.

F2: Wie entwerfe ich eine PCBA, die mehrere Servos (8 bis 16 Kanäle) ohne Stromausfälle steuert?

A:Dies erfordert eine sorgfältige Energiebudgetierung und Layoutplanung. Hier ist der technische Ansatz für eine 16-Kanal-Servocontroller-PCBA.

Schritt 1— Berechnen Sie den Gesamtstrombedarf:

• Jedes Standardservo verbraucht im Normalbetrieb 200 bis 500 mA.
• Der maximale Blockierstrom kann 1,5 A bis 3 A pro Servo erreichen.
• Für 16 Servos: 16 × 1,5 A = 24 A Spitzenpotentialaufnahme.

Schritt 2— Entwerfen Sie die Stromverteilung:

• Hauptstromeingang: Verwenden Sie eine 5-V- bis 6-V-Versorgung mit einer Nennleistung von mindestens 30 A.
• Eingangsanschluss: XT60 oder Schraubklemme (kein kleiner 2-Pin-Header).
• Hauptstromleiterbahnen: 8 mm bis 10 mm breit mit 2 Unzen Kupfer, oder verwenden Sie eine spezielle Stromebene auf Schicht 2.
• Sammelschienen: Für Ströme über 15 A fügen Sie Sammelschienen aus Kupfer hinzu oder verwenden Sie eine externe Verkabelung.

Schritt 3— Stufenweise Stromverteilung implementieren:

• Verlegen Sie dicke Stromleitungen (5 mm+) zu einem zentralen Verteilungspunkt.
• Von diesem Punkt aus führen Sie einzelne 1,5-mm-Leiterbahnen zu jedem Servoanschluss.
• Fügen Sie an jedem Servoanschluss einen 470-µF-Kondensator hinzu (verteilte Kapazität, nicht nur eine große Kappe am Eingang).

Schritt 4— Opto-Isolation für Signalleitungen verwenden (erweitert):

• Isolieren Sie in industriellen Umgebungen oder Umgebungen mit hohem Rauschen die PWM-Signale mithilfe von Optokopplern (z. B. 4N35 oder PC817).
• Dadurch wird verhindert, dass Motorgeräusche in die MCU zurückkoppeln und Resets verursachen.
• Isolierte Designs erfordern separate Leistungsdomänen (MCU-Seite und Servoseite).

Schritt 5— Strombegrenzung oder Sanftanlauf hinzufügen:

• Verwenden Sie einen MOSFET mit Sanftanlaufschaltung, um die Servoleistung über 10 ms bis 50 ms zu erhöhen.
• Dies verhindert, dass der anfängliche Einschaltstrom aller 16 Servos die Versorgung zusammenbricht.
• Alternativ können Sie die Servos nacheinander einschalten (jeweils 5 ms Verzögerung).

Schritt 6— Empfehlung für PCB-Lagenstapel für mehr als 16 Kanäle:

• Schicht 1: Signal (PWM, Feedback)
• Schicht 2: Grundebene (Massivguss)
• Schicht 3: Leistungsebene (5V oder Vservo)
• Schicht 4: Signal- oder Sekundärerde

Dieser Stapel minimiert die Schleifenfläche und reduziert EMI zwischen den Kanälen.

F3: Kann ich das gleiche PCBA-Design für verschiedene Servomarken (Futaba, Hitec, Spektrum, generisch) verwenden?

A:Ja, mit drei wichtigen Kompatibilitätsaspekten.

Überlegung 1— Die PWM-Signalstandards sind konsistent: Alle RC-Servos verwenden den gleichen 50-Hz-PWM-Standard mit Impulsen von 1 ms bis 2 ms. Die PWM-Generierungslogik Ihrer PCBA funktioniert universell.

Überlegung 2— Der Strombedarf variiert erheblich:

Ihre PCBA muss für den Servo mit der höchsten Stromstärke ausgelegt sein, den Sie verwenden möchten. Entwickelt für 2 A Dauerstrom und 5 A Spitzenstrom pro Kanal, um die meisten Standard- und Servos mit hohem Drehmoment abzudecken.

Überlegung 3— Steckerkompatibilität:

• Die meisten Servos verwenden eine standardmäßige 3-polige Buchsenleiste mit einem Abstand von 2,54 mm (0,1 Zoll).
• Die Position der Signalstifte variiert je nach Marke:
  • Futaba: Signal ist der innerste Pin (Pin 2)
  • Hitec und Spektrum: Das Signal ist je nach Modell Pin 1 oder Pin 3
• Entwerfen Sie Ihre PCBA mit klar beschrifteten Pinbelegungen (S, +, –). Verwenden Sie einen 3-poligen Stecker (wie ein Standard-Servoverlängerungskabel), damit jedes Servo direkt angeschlossen werden kann.

Überlegung 4— Die interne Servo-PCBA (im Servo) ist nicht austauschbar: Wenn Sie die interne PCBA entwerfen, die in das Servogehäuse passt (und die ursprüngliche Steuerplatine ersetzt), ist dies markenspezifisch. Verschiedene Servos haben unterschiedliche:

• Potentiometer-Widerstandswerte (5 kΩ vs. 10 kΩ)
• Motorgrößen und Nennströme
• Positionen der mechanischen Befestigungslöcher
• Gehäuseabmessungen

Für das interne PCBA-Design können Sie das Original zurückentwickeln oder detaillierte Spezifikationen für genau dieses Servomodell einholen. Für externe Treiber-PCBA-Designs (die Platine, die an Standard-Servoanschlüsse angeschlossen wird) ist die Kompatibilität mit allen großen RC-Marken hervorragend.

Testen Sie Ihre RC-Servo-PCBA

Bevor Sie einen Entwurf für die Produktion freigeben, führen Sie diese fünf Tests durch:

Zusammenfassung: Entwicklung einer zuverlässigen RC-Servo-PCBA

Eine robuste RC-Servo-PCBA wird durch fünf technische Entscheidungen definiert:

1. Ausreichende Kapazität(1000µF bis 4700µF) am Hauptstromeingang.
2. Separate Energiebereichefür die MCU (LDO-geregelt) und Servos (direkte Batterie oder Hochstromregler).
3. Sternerdungmit separaten Strom- und Signalmasserückführungen.
4. Entkopplungskondensatorenan jedem Servoanschluss (100µF Elektrolyt + 100nF Keramik).
5. Richtige PWM-Signalaufbereitungmit Vorwiderständen und kurzen Leiterbahnen.

Verwenden Sie für Multi-Servo-Designs (8+ Kanäle) eine 4-lagige Leiterplatte mit dedizierten Strom- und Masseebenen. Fügen Sie bei internen Servo-PCBA-Designs eine Motorgeräuschunterdrückung (100 nF über die Motorklemmen) und Isolierband hinzu, um Gehäusekurzschlüsse zu verhindern. Diese Praktiken sorgen durchweg für einen jitterfreien Betrieb und langfristige Zuverlässigkeit sowohl bei RC- als auch bei Robotikanwendungen.
