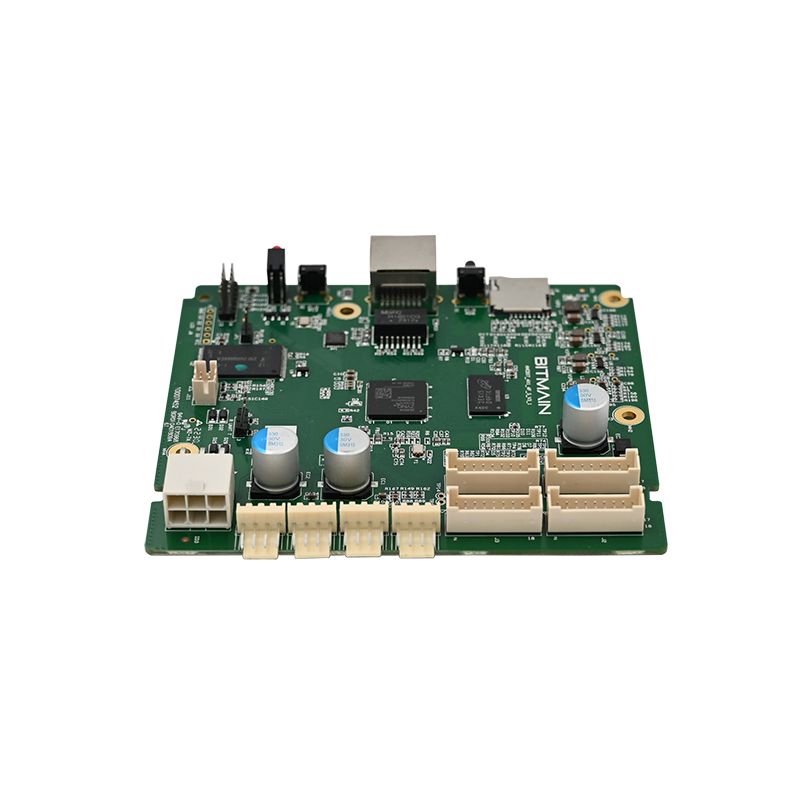

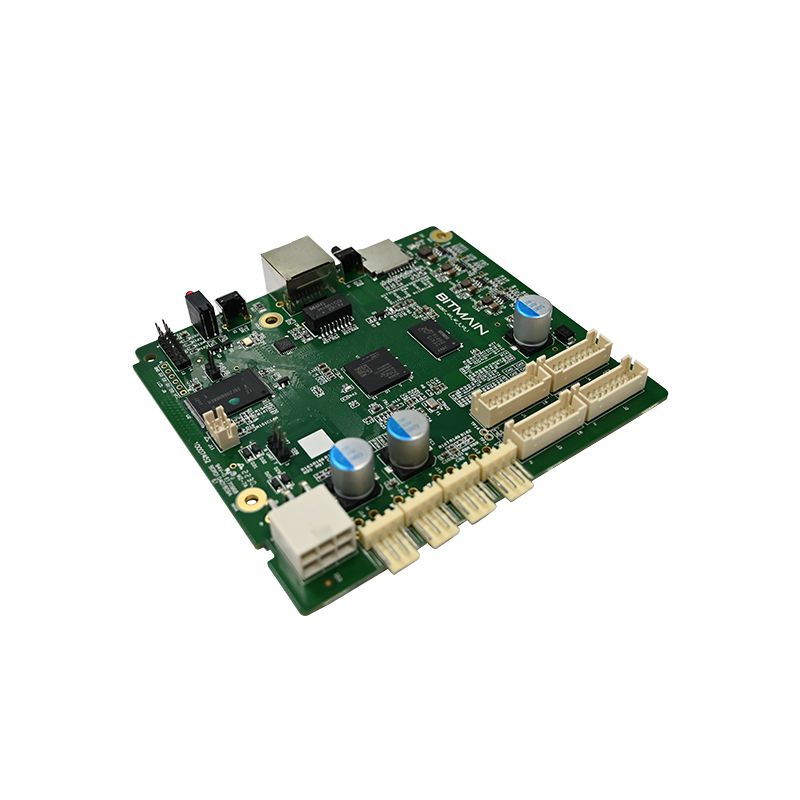

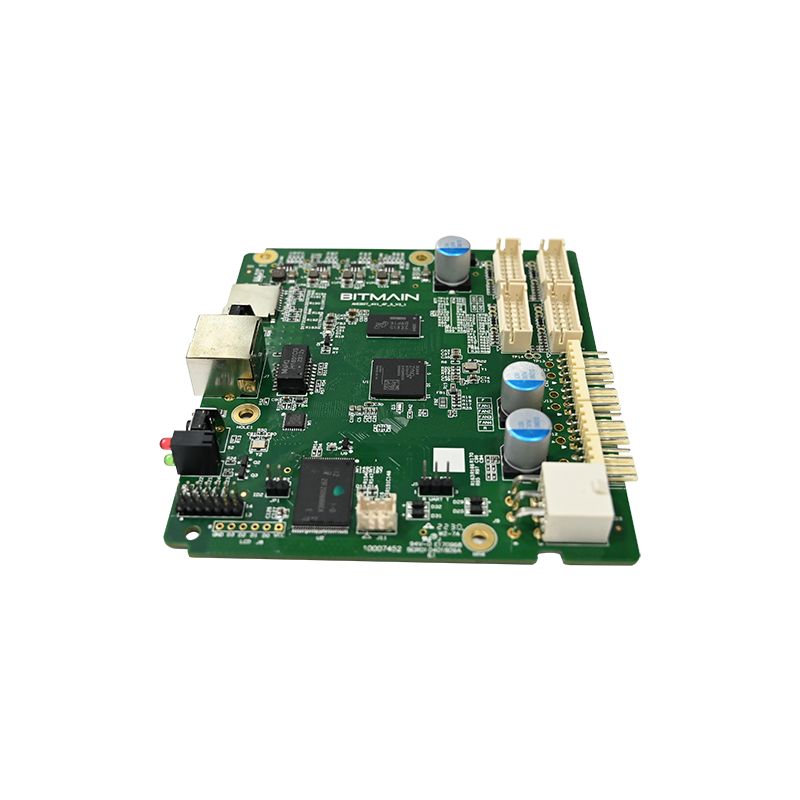

Bewegungssensor-PCBA

Was ist eine Bewegungssensor-PCBA?

Eine Bewegungssensor-PCBA ist eine Leiterplattenbaugruppe, die speziell für die Erkennung von Bewegungen mithilfe von Infrarot-, Mikrowellen- oder Ultraschallwandlern entwickelt wurde. Im Gegensatz zu Allzweck-PCBA erfordern Bewegungssensorplatinen einen geringen Stromverbrauch, eine schnelle Reaktion beim Aufwachen aus dem Ruhezustand und eine Rauschfilterung, um Fehlauslösungen zu vermeiden.

Ingenieure wählen eine Bewegungssensor-PCBA basierend auf drei Parametern aus: Erfassungsbereich, Ausgangssignaltyp und Betriebsstrom. Die falsche Wahl führt zu häufigen Fehlalarmen oder verpassten Erkennungen.

Kernkomponenten einer Bewegungssensor-PCBA

Jede Bewegungssensor-PCBA enthält diese fünf Funktionsblöcke:

· Sensorelement – PIR (pyroelektrisch), Mikrowellen-Doppler oder Ultraschallwandler

· Analoges Frontend – Operationsverstärker mit Bandpassfilter

· Komparator – Schwellenwertdetektor mit Hysterese

· Timing-Logik – Einstellbare Haltezeit und Sperrzeit

· Ausgangsstufe – Relais-, Transistor- oder Logikpegelsignal

Typische Anwendungen

Detaillierte technische Parameter dieser Bewegungssensor-PCBA

Die folgenden Spezifikationen stellen eine typische Hochleistungs-Bewegungssensor-PCBA dar, die in Sicherheitsprodukten für Gewerbe und Privathaushalte verwendet wird.

Elektrische Eigenschaften

Erkennungsleistung

Physikalische und Umgebungsspezifikationen

· Board-Abmessungen – 32 mm x 28 mm (Standard) oder benutzerdefiniert

· Befestigungslöcher – Zwei 3 mm Durchmesser, 25 mm Abstand von Mitte zu Mitte

· Betriebstemperatur – -20 °C bis +70 °C

· Lagertemperatur – -40 °C bis +85 °C

· Feuchtigkeitstoleranz – 95 % relative Luftfeuchtigkeit, nicht kondensierend

· Schutzbeschichtung – Optional (für den Einsatz im Freien oder in feuchten Umgebungen)

Einstellbare Einstellungen (DIP-Schalter oder Jumper)

Die meisten PCBA-Designs für Bewegungssensoren umfassen vom Benutzer konfigurierbare Parameter:

Vergleich dieser Bewegungssensor-PCBA mit konkurrierenden Designs

Nicht alle Bewegungssensor-PCBA-Karten funktionieren unter realen Bedingungen gleich gut. Die folgende Tabelle zeigt kritische Unterschiede.

Häufig gestellte Fragen zu Bewegungssensor-PCBAs – technische Antworten

Diese drei Fragen werden wöchentlich von Hardware-Ingenieuren, Integratoren und Beschaffungsspezialisten gestellt, die PCBA-Lösungen für Bewegungssensoren bewerten.

Frage 1: Was ist der Unterschied zwischen PIR-, Mikrowellen- und Dual-Tech-Bewegungssensor-PCBA-Designs – und welches sollte ich wählen?

Antwort: Ein PIR-Bewegungssensor (Passiv-Infrarot) PCBA erkennt Veränderungen der Infrarotstrahlung von sich bewegenden Körpern. Es verbraucht sehr wenig Strom (15–30 µA im Standby-Modus), reagiert jedoch empfindlich auf Temperaturgradienten und kann durch HVAC-Lüftungsöffnungen oder Sonnenlicht fälschlicherweise ausgelöst werden. Ein Mikrowellen-Bewegungssensor PCBA sendet HF mit geringer Leistung (typischerweise 5,8 GHz oder 10,525 GHz) aus und misst die Doppler-Verschiebung. Es erkennt durch Kunststoffgehäuse hindurch und ignoriert die Temperatur, verbraucht jedoch einen höheren Strom (15–25 mA) und kann Wände durchdringen, was zu einer falschen Erkennung in angrenzenden Räumen führt. Eine Dual-Tech-Bewegungssensor-PCBA enthält sowohl PIR- als auch Mikrowellensensoren und löst nur aus, wenn beide eine Bewegung erkennen. Dadurch werden fast alle Fehlalarme eliminiert, es steigen jedoch die Kosten und der Standby-Strom (2–5 mA). Auswahlhilfe: Wählen Sie für batteriebetriebene Außenleuchten die Option „Nur PIR“. Für die Anwesenheitserkennung in Innenräumen, bei denen falsche Auslöser nicht akzeptabel sind, wählen Sie Dual-Tech. Für automatische Türen, bei denen Geschwindigkeit wichtiger ist als der Stromverbrauch, entscheiden Sie sich für eine reine Mikrowelle. Die meisten kommerziellen PCBA-Designs für Sicherheitsbewegungssensoren verwenden PIR mit fortschrittlicher Signalfilterung als beste Balance zwischen Kosten, Leistung und Zuverlässigkeit.

Frage 2: Wie stelle ich den Erkennungsbereich und die Haltezeit auf dieser Bewegungssensor-PCBA ein und können diese Einstellungen geändert werden, ohne die Platine aus ihrem Gehäuse zu entfernen?

Antwort: Diese Bewegungssensor-PCBA bietet drei Einstellungsmethoden. Erstens, integrierte Potentiometer: Eines mit der Bezeichnung „SENS“ (Empfindlichkeit) passt den Erfassungsbereich von 3 Metern (vollständig gegen den Uhrzeigersinn) bis 12 Metern (vollständig im Uhrzeigersinn) an. Eine Sekunde mit der Aufschrift „TIME“ passt die Haltezeit von 5 Sekunden bis 10 Minuten an. Zweitens DIP-Schalter: Die meisten Platinen verfügen über einen 4-Positionen-Schalter für Grobeinstellungen von Haltezeit, Lichtschwelle und Ausgangspolarität. Drittens verfügen einige PCBA-Designs für Bewegungssensoren zur Ferneinstellung über einen digitalen Eingang, der externe Potentiometer oder 0-10-V-Steuersignale akzeptiert. Für Anpassungen ohne Öffnen des Gehäuses geben Sie eine Bewegungssensor-PCBA mit einem Fernbedienungsempfänger (38 kHz IR oder 433 MHz RF) an – dies erhöht die Stücklistenkosten um etwa 1,50 US-Dollar. Ohne Fernverstellung müssen Sie das Gehäuse öffnen und mit einem kleinen Schraubendreher die Potentiometer drehen. Passen Sie die Empfindlichkeit immer nach der Montage am endgültigen Standort an, da die umliegenden Wände und das Bodenmaterial den Erfassungsbereich beeinträchtigen. Beginnen Sie mit einer Sensitivität von 50 % und erhöhen Sie diese nur, wenn Abdeckungslücken bestehen.

Frage 3: Wie hoch ist die typische Fehlauslöserrate für diese Bewegungssensor-PCBA und wie reduziert die Temperaturkompensation Fehlalarme?

Antwort: Bei einer ordnungsgemäß installierten Anwendung (kein direktes Sonnenlicht auf der Linse, keine Wärmeabzüge im Umkreis von 2 Metern, keine großen Glasfenster, die den fließenden Verkehr reflektieren) erreicht diese Bewegungssensor-PCBA eine Falschauslöserrate von weniger als einem Ereignis pro 200 Erkennungen. Ohne Temperaturkompensation kann eine PIR-Bewegungssensor-PCBA eine Fehlauslösung auslösen, wenn sich die Umgebungstemperatur der menschlichen Hauttemperatur (ungefähr 37 °C oder 98 °F) nähert. Bei 30 °C Raumtemperatur sinkt das Signal-Rausch-Verhältnis um 60 % im Vergleich zu 20 °C. Diese Bewegungssensor-PCBA enthält einen integrierten Thermistor, der mit einer Kompensationsschaltung verbunden ist, die die Verstärkung bei jedem Anstieg um 1 °C über 25 °C um 2,5 % erhöht. Bei 35 °C ist die Verstärkung 25 % höher als bei 25 °C, wodurch die Erkennungsempfindlichkeit wiederhergestellt wird. Die Kompensation reduziert auch die Verstärkung bei niedrigen Temperaturen (unter 10 °C), um Fehlauslösungen durch kalte Zugluft zu verhindern. Felddaten von PCBA-Installationen mit Bewegungssensoren in Klimazonen im Nahen Osten (Außentemperaturen erreichen 45 °C) zeigen eine Reduzierung der Fehlalarme um 78 %, wenn die Temperaturkompensation aktiviert oder deaktiviert ist. Aktivieren Sie immer die Kompensation für Außen- oder unklimatisierte Innenräume.

Best Practices für die Installation von Bewegungssensor-PCBAs

Selbst die beste Bewegungssensor-PCBA weist bei falscher Installation eine schlechte Leistung auf. Befolgen Sie diese Richtlinien.

Montagehöhe und -position

· Empfohlene Körpergröße – 1,8 bis 2,2 Meter (Schulter-Kopf-Höhe)

· Unter 1,5 Meter – Übersieht Bewegungen des Oberkörpers, erkennt nur Haustiere

· Über 2,5 Meter – Reduzierte Bodenabdeckung, es entstehen tote Zonen direkt darunter

Vermeiden Sie diese falschen Triggerquellen

Verkabelungsrichtlinien

· Verwenden Sie Twisted Pair für Ausgangssignalstrecken, die länger als 10 Meter sind

· Halten Sie Wechselstromkabel mindestens 30 cm von der PCBA des Bewegungssensors entfernt

· Fügen Sie einen 100-nF-Kondensator über den Stromeingang hinzu, wenn Sie rauschende Lasten (Relais, Schütze) schalten.

Testen Sie die PCBA Ihres Bewegungssensors vor der Installation

Ein Prüfstandstest erkennt 90 % der Einrichtungsfehler. Befolgen Sie diese Reihenfolge.

Prüfverfahren

1. Schalten Sie das Gerät ein und warten Sie 60 Sekunden zum Aufwärmen

2. Bestätigen Sie, dass die LED etwa alle 10 Sekunden blinkt (zeigt Standby an).

3. Gehen Sie im Abstand von 3 Metern über das Sichtfeld

4. Überprüfen Sie, ob die LED aufleuchtet und der Ausgang seinen Status ändert

5. Markieren Sie die Zeit, bis die LED erlischt (sollte mit der Einstellung für die Haltezeit übereinstimmen).

6. Wiederholen Sie den Vorgang mit langsamem Kriechen (0,2 m/s) und schnellem Fahren (2 m/s).

Fehler und Ursachen

Zusammenfassung – Referenz zu den wichtigsten Spezifikationen

Halten Sie diesen Spezifikationsblock zum schnellen Nachschlagen während der Konstruktion und Beschaffung bereit.

Bewegungssensor-PCBA – Standardkonfiguration

· Spannung: 5–24 V Gleichstrom

· Standby-Strom: typisch 20 µA

· Erfassungsbereich: 8–12 Meter

· Erfassungswinkel: 120 Grad

· Haltezeit: einstellbar von 5 s bis 10 min

· Ausgang: Relais (10 A) oder Transistor (100 mA)

· Betriebstemperatur: -20 °C bis +70 °C

· Zertifizierungen: Entspricht den ISO9001- und RoHS-Standards
