Automobil-PCBA: Ein systematisches Engineering von den Zuverlässigkeitspfeilern bis zur Null-Fehler-Fertigung

Das moderne Automobil durchläuft einen tiefgreifenden Wandel von einem „mechanischen Produkt“ zu einem „mobilen intelligenten Terminal“. In dieser Entwicklung ist die Leiterplattenbaugruppe (PCBA) – als physischer Träger und elektrischer Verbindungskern elektronischer Steuergeräte (ECUs) – zu einem entscheidenden Faktor für die Fahrzeugleistung, Sicherheit und Funktionsgrenzen geworden. Im Gegensatz zur UnterhaltungselektronikAutomobil-PCBAwird in einer extremen Umgebung betrieben, die durch hohe Temperaturen, starke Temperaturschwankungen, starke Vibrationen, Feuchtigkeit und elektromagnetische Störungen gekennzeichnet ist. Seine Konstruktion und Herstellung stellen somit ein strenges wissenschaftliches System dar, das die Auswahl der Komponenten, die Prozesskontrolle und die Rückverfolgbarkeit der Qualität über den gesamten Lebenszyklus umfasst.

I. Strenge höchste Standards: Der von AEC-Q und IATF 16949 errichtete Qualitätsgraben

Die Zuverlässigkeit von PCBA im Automobilbereich beruht nicht auf einer Verstärkung in einer einzigen Phase, sondern basiert auf einem Top-Down-System verbindlicher Standardisierung. Dabei bilden die AEC-Q-Serie und das Qualitätsmanagementsystem IATF 16949 die beiden Eckpfeiler.

Die vom Automotive Electronics Council festgelegten AEC-Q-Standards bieten Komponentenzertifizierungsspezifikationen mit strengen Testschwellenwerten für verschiedene Komponententypen. AEC-Q100 konzentriert sich beispielsweise auf integrierte Schaltkreise (ICs) und erfordert, dass diese Tests wie Temperaturwechsel, Elektromigration und Fehleranalyse bestehen. AEC-Q200 zielt auf passive Komponenten (Kondensatoren, Widerstände usw.) ab und unterzieht sie Thermoschock-, Feuchtigkeits- und Vibrationstests, um sicherzustellen, dass ihre Leistung über einen weiten Temperaturbereich von -40 °C bis +125 °C (und darüber hinaus) stabil bleibt. Jede Komponente, die die AEC-Q-Zertifizierung nicht bestanden hat, stößt auf erhebliche Hindernisse beim Eintritt in die Mainstream-Lieferketten der Automobilindustrie.

Auf der Ebene des Fertigungssystems hat IATF 16949:2016 ISO/TS 16949 als einzige Qualitätsmanagementnorm für die Automobilindustrie abgelöst. Sein Hauptauftrag ist die obligatorische Implementierung der fünf Kernwerkzeuge (APQP, PPAP, FMEA, MSA, SPC), um eine Qualitätsarchitektur mit geschlossenem Regelkreis zu etablieren. Speziell:

• APQP (Advanced Product Quality Planning) erfordert DFM-Überprüfungen (Design for Manufacturability) in der Entwurfsphase, um potenzielle Fehler wie „Tombstoning“ kleiner 0201-Komponenten oder Konstruktionsfehler von BGA-Pads (Ball Grid Array) proaktiv zu vermeiden.

• PPAP (Production Part Approval Process) schreibt vor, dass der Process Capability Index (Cpk) für Critical-to-Quality (CTQ)-Merkmale ≥ 1,67 sein muss, was bedeutet, dass die Prozessfähigkeit die allgemeinen Industriestandards weit übertreffen muss.

• FMEA (Fehlermöglichkeits- und Einflussanalyse) bewertet systematisch die Risikoprioritätszahl (RPN) potenzieller Fehlermodi in SMT-Linien (Surface Mount Technology), wie z. B. unzureichende Lotpaste oder BGA-Lücken, und erzwingt obligatorische Korrekturmaßnahmen für Artikel mit hoher RPN.

Doppelte Design- und Prozesssicherheit: Bewältigung thermischer, mechanischer und chemischer Herausforderungen

Die physikalischen Herausforderungen, mit denen Leiterplatten in der Automobilindustrie konfrontiert sind, konzentrieren sich auf drei Bereiche: Wärmemanagement, mechanische Beanspruchung und Umweltkorrosion. Dies erfordert gemeinschaftliche Innovation sowohl im Design- als auch im Herstellungsprozess.

1. Wärmemanagement und Materialauswahl PCBAs, die sich in der Nähe von Motorräumen oder Batteriesätzen befinden, müssen über einen längeren Zeitraum hohen Temperaturen standhalten. Um thermische Ausfälle zu minimieren, priorisieren Designer Substrate mit FR-4-Materialien oder Polyimid mit hoher Tg (Glasübergangstemperatur ≥ 170 °C), um zu verhindern, dass die Leiterplatte unter Hitze weich wird und sich verformt. Für Hochleistungskomponenten werden Metallkern-Leiterplatten (MCPCBs) oder thermische Durchkontaktierungen in Kombination mit Kühlkörpern eingeführt, um die Wärmeableitungspfade zu optimieren. Darüber hinaus bieten PECVD-Plasmabeschichtungen (Plasma-Enhanced Chemical Vapour Deposition) aufgrund ihrer thermischen Transparenz Schutz auf molekularer Ebene, ohne die Wärmeableitung zu beeinträchtigen, wodurch sie sich besonders für kompakte Anwendungen mit hoher Leistungsdichte wie Domänencontroller eignen.

2. Mechanischer Vibrationsschutz und Verbindungsverstärkung Vibrationen sind eine der Hauptursachen für das Versagen von Lötverbindungen durch Ermüdung. Die Designrichtlinien folgen den DFM-Prinzipien: Vermeiden Sie die Platzierung großer schwerer Komponenten in Spannungskonzentrationszonen und geben Sie SMT Vorrang vor Durchgangslochkomponenten, um die Spannung an den Lötstellen zu reduzieren. Bei BGA-Gehäusen, die anfällig für Vibrationen sind, wird der Underfill-Prozess implementiert, bei dem der Spalt unter dem Chip mit Klebstoff gefüllt wird, um Spannungen zu verteilen. Dadurch kann die Schlagzuverlässigkeit um mehrere Größenordnungen verbessert werden. Darüber hinaus bieten Einpressstandards wie IPC-9797A Spezifikationen für die Zuverlässigkeit von Steckverbindern unter Vibrationsumgebungen.

3. Schutzbeschichtung und Korrosionsschutz Feuchtigkeit, Salznebel und chemische Schadstoffe stellen eine langfristige Korrosionsgefahr für PCBA dar. Das selektive Aufbringen einer Schutzbeschichtung ist gängige Praxis. Bei Sensoren oder Hochfrequenzsignalverbindungen können herkömmliche Beschichtungen jedoch die Signalintegrität beeinträchtigen oder den thermischen Widerstand erhöhen. In solchen Fällen bieten auf Nanotechnologie basierende Beschichtungen auf molekularer Ebene (z. B. Plasmabeschichtungen von P2i) eine überlegene Lösung, da sie einen Antikondensationsschutz bieten, ohne die Impedanzeigenschaften zu verändern. Bei BGA-Regionen mit hoher Dichte wird auf AXI (Automatisierte Röntgeninspektion) zurückgegriffen, um die Porenbildungsrate des Lötmittels zu überwachen (in der Regel müssen sie <25 % betragen), um zu verhindern, dass Hohlräume zu Korrosions- oder Rissausbreitungsquellen werden.

Null-Fehler-Fertigung: Vollständige Rückverfolgbarkeit von 3D-SPI bis MES

Das Hauptziel der PCBA-Herstellung in der Automobilindustrie ist die Annäherung an „Null Fehler“. Dieses Ziel wird durch hochautomatisierte Inspektion und Echtzeit-Prozesskontrolle erreicht.

In der kritischen SMT-Phase – dem Lotpastendruck – zeigen Statistiken, dass 60–70 % der Fehler auf Druckabweichungen zurückzuführen sind. Um dieses Problem zu lösen, nutzen führende Produktionslinien 3D-SPI (dreidimensionale Lotpasteninspektion) in Verbindung mit einem geschlossenen Feedbacksystem, das mit dem Drucker verbunden ist. Wenn SPI eine Trendabweichung im Volumen oder in der Höhe der Lotpaste erkennt, passt das System den Rakeldruck oder die Geschwindigkeit der Schablonenfreigabe automatisch und ohne manuellen Eingriff fein an. Dieser Mechanismus hält den Cpk kritischer Parameter stabil über 1,67. In den folgenden Phasen:

• AOI (Automatisierte Optische Inspektion) erfasst visuelle Fehler wie Bauteilverschiebungen und Brückenbildung.

• ICT (In-Circuit Testing) verwendet Sondenkontakte, um schnell nach elektrischen Fehlern wie Kurzschlüssen und Widerstandstoleranzen zu suchen.

• FCT (Functional Circuit Testing) simuliert reale Betriebsbedingungen (z. B. 12-V-/24-V-Stromschwankungen), um die Funktionsintegrität der PCBA zu überprüfen.

Entscheidend ist, dass eine lückenlose Rückverfolgbarkeit nicht verhandelbar ist. Gemäß IATF 16949 bindet das Manufacturing Execution System (MES) die Chargennummer, Platzierungsparameter, Reflow-Temperaturprofile und sogar Röntgenbilder jeder Komponente an die endgültige, lasergravierte eindeutige UID der PCBA. Im Falle eines Feldausfalls kann der vollständige Produktionsverlauf innerhalb von 60 Sekunden abgerufen werden, was eine präzise Eindämmung und Ursachenanalyse ermöglicht. Diese Rückverfolgbarkeit wird auch für die Unterstützung von „Right-to-Repair“-Vorschriften immer wichtiger.

Anwendungsschichtung und Systemintegration

Automotive-PCBA-Anwendungen erstrecken sich über mehrere Bereiche, von der Karosseriesteuerung und dem Antriebsstrang bis hin zu intelligenten Cockpits und autonomem Fahren. Jedes Szenario legt unterschiedliche Prioritäten fest:

• Body Domain (BCM, Body Control Module): Betont die I/O-Steuerung und einen geringen Stromverbrauch, wobei die Kostensensibilität ausgewogene Schutzmaßnahmen erfordert.

• Antriebsstrang- und Sicherheitsbereiche (ABS/ESP, Antiblockiersystem/Elektronisches Stabilitätsprogramm): Fordern eine extrem hohe Reaktionsgeschwindigkeit und extreme Umgebungstoleranz, was hochwertige AEC-Q100-ICs und ein verstärktes Redundanzdesign erforderlich macht.

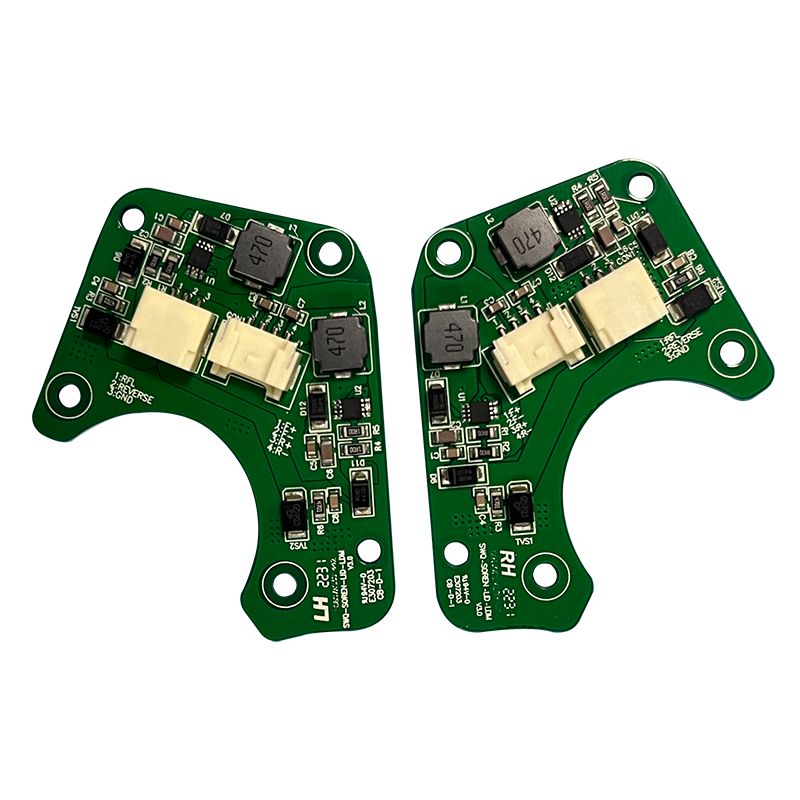

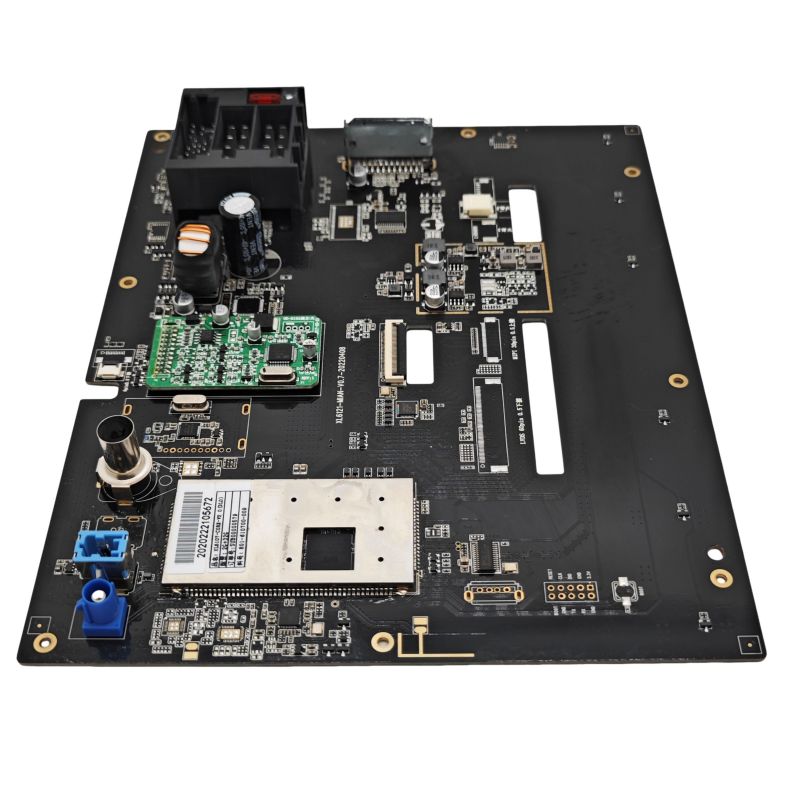

• Infotainment-Bereich: Priorisiert Hochgeschwindigkeits-Signalübertragung (z. B. HDMI, LVDS) und elektromagnetische Verträglichkeit (EMV) und verwendet häufig HDI- (High-Density Interconnect) oder Rigid-Flex-Technologien, um die Signalintegrität zu optimieren.

Automobil-PCBAist im Wesentlichen eine Wissenschaft des Determinismus. Durch AEC-Q und IATF 16949 werden strenge Standards festgelegt, um zuverlässige Gene an der Quelle zu filtern. Es verleiht der Hardware Widerstandsfähigkeit gegenüber rauen Umgebungen durch spezielle Designs und Prozesse, die auf Hitze, Vibration und Korrosion abzielen. Durch SPC mit geschlossenem Regelkreis, AOI-/Röntgeninspektion und MES-Rückverfolgbarkeit sorgt es für eine Prozesskonsistenz von nahezu Null in der Massenproduktion. Da sich Automotive-E/E-Architekturen (Elektrik/Elektronik) hin zu zentralen Rechenplattformen weiterentwickeln, muss PCBA nicht nur höhere Rechendichten bewältigen, sondern auch Redundanz und Fehlervorhersagbarkeit innerhalb des funktionalen Sicherheitsrahmens (ISO 26262) erreichen. Technologische Innovationen in diesem Bereich treiben die Automobilindustrie weiterhin in Richtung sicherer, intelligenterer und zuverlässigerer Horizonte.
