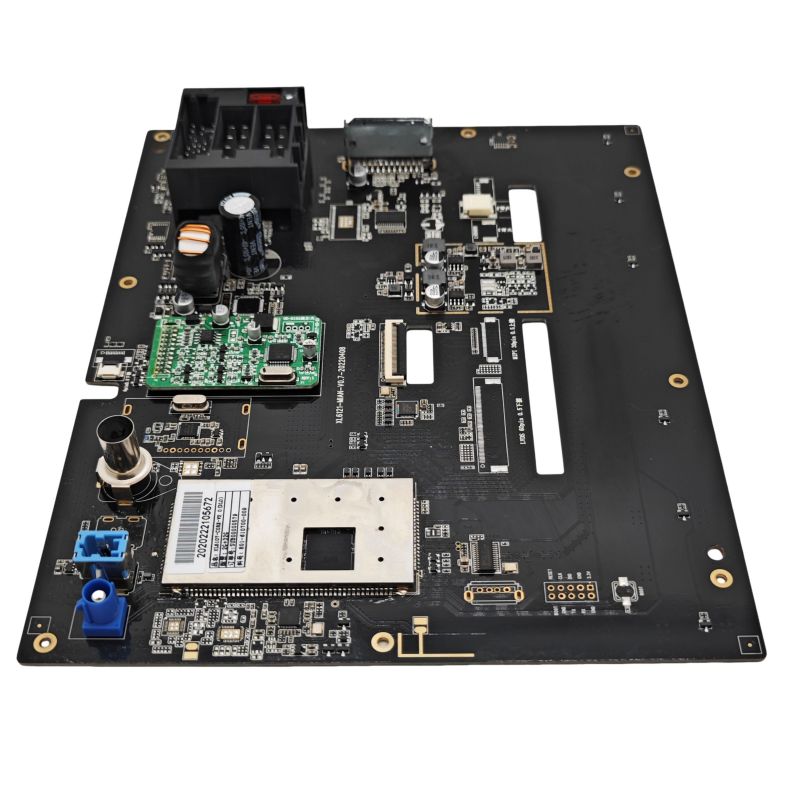

Automotive-Zentralsteuerung PCBA

Unixplore Electronics ist ein chinesisches Unternehmen, das sich seit 2008 auf die Entwicklung und Produktion erstklassiger zentraler Steuerungs-PCBAs für die Automobilindustrie konzentriert. Wir verfügen über Zertifizierungen nach den Leiterplattenbestückungsstandards ISO9001:2015 und IPC-610E.

Modell:UE-159

Anfrage absenden

Produktbeschreibung

Was ist PCBA für die zentrale Steuerung von Kraftfahrzeugen?

Hochwertige Leiterplatten für die zentrale Steuerung von Kraftfahrzeugen werden vom chinesischen Hersteller Unixplore Electronics bereitgestellt. Kaufen Sie hochwertige Kfz-Zentralsteuerungs-PCBA direkt zu günstigen Preisen.

Automobil-Zentralsteuerung PCBA ist einLeiterplattenbestückungWird hauptsächlich in zentralen Steuerungssystemen für Kraftfahrzeuge verwendet. Es kann mehrere elektronische Komponenten enthalten, darunter Prozessoren, Speicher, Schnittstellenchips, Sensoren, LED-Leuchten usw. Es ist normalerweise mit dem Bordcomputer und einigen Steuerschaltern verbunden, die verschiedene Funktionen des Fahrzeugs steuern können, wie z. B. Audio, Navigationssystem, Klimaanlage, Fensterhebermotor usw.

Die PCBA für die zentrale Steuerung von Kraftfahrzeugen muss strengen Tests und Inspektionen unterzogen werden, um sicherzustellen, dass sie in rauen Umgebungen normal funktionieren kann und über gute Entstörungsfähigkeiten und Stabilität verfügt. Während des Entwurfs- und Herstellungsprozesses der PCBA für die Zentralsteuerung von Kraftfahrzeugen müssen Faktoren wie Fahrzeugvibrationen, hohe und niedrige Temperaturen sowie elektromagnetische Störungen vollständig berücksichtigt werden, um sicherzustellen, dass ihre Qualität und Zuverlässigkeit den Standards und Spezifikationen der Automobilindustrie entsprechen.

Mit der kontinuierlichen Weiterentwicklung der Fahrzeugintelligenz und -elektronik wurden die Funktionen und die Leistung der zentralen Leiterplattensteuerung für Kraftfahrzeuge kontinuierlich verbessert, um den immer strengeren Anforderungen an Fahrzeugsicherheit, Komfort und Intelligenz gerecht zu werden.

Unixplore bietet einen schlüsselfertigen Service aus einer Hand für Ihr EMS-Projekt. Kontaktieren Sie uns gerne für den Bau Ihres Boards. Wir können Ihnen innerhalb von 24 Stunden nach Erhalt Ihres Angebots ein Angebot unterbreitenGerber-DateiUndStücklistenliste!

PCBA-Herstellung für die zentrale Steuerung der Automobilindustrie

* Vom Kunden bereitgestellte Gerber-Datei und Stücklistenliste
* Blanko-Leiterplatte hergestellt, Komponenten von uns gekauft
* Leiterplattenfertigung mit vollständig montierten Teilen
* Vor dem Versand 100 % funktionsgeprüft
* RoHS-konformer, bleifreier Herstellungsprozess
* Schnelle Lieferung, mit unabhängigem ESD-Paket
* Elektronischer Fertigungsservice aus einer Hand für PCB-Design, PCB-Layout, PCB-Herstellung, Komponentenbeschaffung, PCB-SMT- und DIP-Montage, IC-Programmierung, Funktionstest, Verpackung und Lieferung

Unixplore PCB- und PCB-Montagefähigkeit

Parameter	Fähigkeit
Lagen	1-40 Schichten
Montagetyp	Durchkontaktierung (THT), Oberflächenmontage (SMT), gemischt (THT+SMT)
Mindestkomponentengröße	0201(01005 Metrisch)
Maximale Komponentengröße	2,0 Zoll x 2,0 Zoll x 0,4 Zoll (50 mm x 50 mm x 10 mm)
Komponentenpakettypen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP usw.
Minimaler Pad-Pitch	0,5 mm (20 mil) für QFP, QFN, 0,8 mm (32 mil) für BGA
Mindestspurbreite	0,10 mm (4 mil)
Mindestspurabstand	0,10 mm (4 mil)
Mindestbohrgröße	0,15 mm (6 mil)
Maximale Boardgröße	18 Zoll x 24 Zoll (457 mm x 610 mm)
Plattenstärke	0,0078 Zoll (0,2 mm) bis 0,236 Zoll (6 mm)
Plattenmaterial	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Hochfrequenz, FPC, Starr-Flex, Rogers usw.
Oberflächenfinish	OSP, HASL, Flash Gold, ENIG, Gold Finger usw.
Lotpastentyp	Bleihaltig oder bleifrei
Kupferdicke	0,5 Unzen – 5 Unzen
Montageprozess	Reflow-Löten, Wellenlöten, Handlöten
Inspektionsmethoden	Automatisierte optische Inspektion (AOI), Röntgen, visuelle Inspektion
Prüfmethoden im eigenen Haus	Funktionstest, Sondentest, Alterungstest, Hoch- und Tieftemperaturtest
Seitenwechsel	Probenahme: 24 Stunden bis 7 Tage, Massendurchlauf: 10 – 30 Tage
Standards für die Leiterplattenbestückung	ISO9001:2015; ROHS, UL 94V0, IPC-610E Klasse II

Unixplore Mehrwert-EMS-Service

● IC-Vorprogrammierungsdienst mit Dateien im HEX-, ELF- und BIN-Format.
● PCBA-Funktionstestvorrichtung für die zentrale Steuerung der Automobilindustrie, angepasst an die Testanforderungen des Kunden
● Boxbau-Service einschließlich Kunststoff- und Metallgehäuseformen und Teileproduktion
● Schutzlackierung einschließlich selektiver Lackbeschichtung, Epoxidharzverguss
● Kabelbaum und Kabelbaugruppe
● Zusammenbau des fertigen Produkts, einschließlich Box, Bildschirm, Membranschalter, Etikettierung und individueller Karton- oder Einzelhandelsverpackung.
● Verschiedene Tests von Drittanbietern für PCBA sind auf Anfrage erhältlich
● Unterstützung bei der Produktzertifizierung

PCBA-Produktionsverfahren

1.Automatischer Lotpastendruck
2.Lotpastendruck fertig
3.SMT-Pick-and-Place
4.SMT-Pick-and-Place abgeschlossen
5.bereit zum Reflow-Löten
6.Reflow-Löten fertig
7.bereit für AOI
8.AOI-Inspektionsprozess
9.Platzierung von THT-Komponenten
10.Wellenlötverfahren
11.THT-Montage fertig
12.AOI-Inspektion für THT-Montage
13.IC-Programmierung
14.Funktionstest
15.QC-Prüfung und Reparatur
16.PCBA-konformer Beschichtungsprozess
17.ESD-Verpackung
18.Zum Versenden bereit

Verpackung

Für PCBA

Für fertige Produkte
