Vermeidung von Erdungsproblemen und Schraubenrückständen: Designrichtlinien für hochzuverlässige Motorsteuerungs-PCBAs

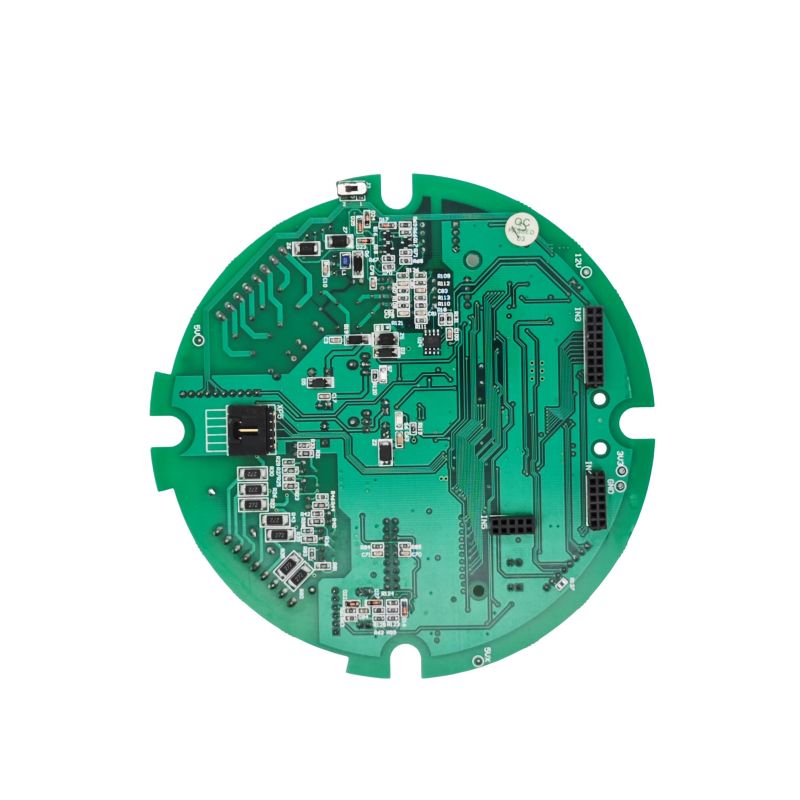

Motorsteuerungs-PCBA (Printed Circuit Board Assembly) ist der zentrale Wegbereiter für präzise Bewegungssteuerung in der industriellen Automatisierung, Robotik, Fahrzeugen mit neuer Energie und intelligenten Haushaltsgeräten. Dieser praktische Leitfaden fasst wichtige Erkenntnisse aus der Architekturauswahl, dem PCB-Layout, der Montage und der Verifizierung zusammen und hilft Ingenieuren und Produktmanagern, häufige Fallstricke zu vermeiden und einen reibungslosen Übergang vom Prototypen zur Massenfertigung sicherzustellen.

1. Designphase: Architektur und Komponentenauswahl

1.1 Kundenspezifische vs. Standardlösungen

Beurteilen Sie zu Beginn des Projekts, ob Sie eine benutzerdefinierte PCBA oder ein Standardmodul von der Stange übernehmen möchten. Während kundenspezifische PCBA höhere Vorab-NRE-Kosten (Non-Recurring Engineering) verursachen, ermöglicht sie die Optimierung für bestimmte Motortypen – wie BLDC, Schrittmotor oder Servo – und präzise Leistungsziele (z. B. Geschwindigkeits-/Drehmomentgenauigkeit innerhalb von ±0,5 %). Kundenspezifische Lösungen bieten außerdem eine überlegene Systemintegrationseffizienz (oft über 95 %) und langfristige Zuverlässigkeit unter rauen Betriebsbedingungen.

1.2 Auswahl des Kernchipsatzes und der Topologie

• Prozessor: Eine 32-Bit-MCU mit dedizierter Motorsteuerungsperipherie (z. B. ARM Cortex-M4-Kern) wird dringend empfohlen, um rechenintensive Algorithmen wie Field-Oriented Control (FOC) mit Echtzeitreaktion zu verarbeiten.

• Treiber und Leistungsstufe:

• Wählen Sie für hochintegrierte Designs vollständig integrierte BLDC-Treiber-ICs (z. B. TI MCF831xC-Serie), die Gate-Treiber und Leistungs-FETs kombinieren. Dies vereinfacht die externe Schaltung, erfordert jedoch eine sorgfältige Entkopplung – mindestens fünf kritische Kondensatoren (VM-PGND, CPH-CPL usw.) müssen gemäß Datenblatt platziert werden, um einen stabilen Betrieb zu gewährleisten.

• Für Hochleistungsanwendungen (z. B. >50 A) werden diskrete MOSFETs/IGBTs mit dedizierten Gate-Treibern bevorzugt. Erwägen Sie Geräte mit großer Bandlücke (SiC oder GaN), um höhere Schaltfrequenzen und geringere Verluste zu erreichen.

2. PCB-Layout: Die Kunst der Rauschunterdrückung und des Wärmemanagements

Eine Motorsteuerplatine ist von Natur aus eine Mixed-Signal- und stromintensive Baugruppe. Schlechtes Layout ist die Hauptursache für EMV-Ausfälle und Feldrücksendungen.

2.1 Schaltungsaufteilung und Erdungsstrategie (kritisch)

Goldene Regel: Trennen Sie die Stromerde physisch von der Signalerde.

• Zoneneinteilung: Teilen Sie die Leiterplatte in drei verschiedene Bereiche:

• Störzone: Wechselrichter, Relais und Gate-Antriebsschleifen.

• Digitale Zone: MCU, Kommunikationsschnittstellen (CAN, UART, SPI).

• Analogzone: Strom-/Spannungserfassung, Encoder-/Resolvereingänge. Halten Sie hochfrequente PWM-Spuren von empfindlichen analogen Rückkopplungspfaden fern.

• Erdungsimplementierung:

• Wählen Sie einen Single-Point-Erdungs- oder Split-Ground-Plane-Ansatz.

• Verbinden Sie digitale und analoge Masse an einem einzigen Punkt in der Nähe des ADC-Referenzpins.

• Isolieren Sie die Stromerde (rauschbehaftet) und verbinden Sie sie über einen Pfad mit niedriger Impedanz mit dem Sternerdungspunkt des Systems, um zu verhindern, dass große Übergangsströme die Steuersignale verfälschen.

• Stapelempfehlung: Eine 4-lagige Platine ist ideal, wenn das Budget es zulässt. Verwenden Sie dedizierte Erdungsschichten neben der Primärkomponentenseite, um Rückwege mit niedriger Induktivität und inhärente Abschirmung bereitzustellen. Setzen Sie bei 2-Schicht-Designs eine umfassende Bodenflutung ein und halten Sie die Stromleitungen so kurz und breit wie möglich.

2.2 Stromschleifen und Wärmeableitung

• Leiterbahnbreite und Schleifenbereich: DC-Bus- und dreiphasige Ausgangsleiterbahnen müssen kurz und breit sein, um hohen di/dt standzuhalten. Gate-Treiber-Signalpaare sollten parallel und nahe an den entsprechenden MOSFET-Quellenanschlüssen verlaufen, um parasitäre Induktivität zu minimieren.

• Wärmemanagement: Verwenden Sie thermische Durchkontaktierungen, um die Wärme effizient von Leistungsgeräten zu inneren Kupferebenen oder Kühlkörperpads auf der unteren Schicht zu leiten. Bringen Sie Lötmaskenöffnungen (Kupfer freigelegt) auf Hochstrompfaden an, um die Befestigung eines zusätzlichen Kühlkörpers zu ermöglichen.

3. Montage und Fertigung: Übersehene, aber wichtige Details

3.1 Widerstandsfähigkeit der Lieferkette in der Stücklistenplanung

Führen Sie vor der Fertigstellung der Stückliste (Bill of Materials) eine Lieferrisikobewertung für Artikel mit langer Vorlaufzeit wie MCUs und Kommunikations-Transceiver durch. Reservieren Sie nach Möglichkeit stiftkompatible Alternativ-Footprints im Layout, um Produktionsstopps aufgrund von Unterbrechungen bei Einzellieferanten zu vermeiden.

3.2 Sauberkeit der Schraubenbefestigung (ein häufiger, aber ignorierter Fehlermodus)

Bei der PCBA-Montage der Motorsteuerung sind von den Schrauben getragene Metallreste ein versteckter Killer, der Kurzschlüsse und eine Verschlechterung der Isolierung verursacht.

• Risiko: Metallpartikel von vibrierenden Schneckenförderern können auf hochdichte IC-Pins oder zwischen benachbarte Leiterbahnen fallen und beim Einschalten zu zeitweiligen Ausfällen oder sofortigen Kurzschlüssen führen.

• Gegenmaßnahmen:

• Ersetzen Sie herkömmliche Vibrationswendelförderer durch Stufenförderer, um die durch Reibung verursachte Partikelerzeugung zu minimieren.

• Stellen Sie unmittelbar vor dem Befestigungsschritt eine Vakuum-Staubentfernungsstation ein.

• Nutzen Sie intelligente Elektroschrauber mit Drehmoment- und Winkelüberwachung in Echtzeit, um ein zu geringes Drehmoment (Schwimmen) oder ein Abisolieren des Gewindes zu verhindern.

4. Testen und Validieren: Über „Does It Spin?“ hinaus

1. Funktionstest (FCT): Überprüfen Sie unter Lastbedingungen die Reaktionszeit des Überstrom- und Übertemperaturschutzes – stellen Sie beispielsweise sicher, dass die Treiberabschaltung innerhalb von <10 µs ausgelöst wird. Validieren Sie auch die dynamische Leistungsreduzierungslogik bei Spannungseinbrüchen.

2. Vorab-Konformität zur elektromagnetischen Verträglichkeit (EMV): Leitungsgebundene und abgestrahlte Emissionen (CE/RE) sind häufige Schwachstellen. Wenn Fehler auftreten, überprüfen Sie zunächst, ob eine TVS-Diode und eine Gleichtaktdrossel mit der richtigen Nennleistung am Stromeingang platziert sind, und optimieren Sie die Anstiegsgeschwindigkeit des PWM-Schaltvorgangs durch Anpassen der Gate-Widerstände.

3. Langfristige Zuverlässigkeit: Führen Sie Temperaturwechsel- und Dauerlauftests durch, um die Integrität der Lötverbindung und die Leistungsminderung der Komponenten bei maximalen Umgebungstemperaturen zu überprüfen.

Entwerfen eines zuverlässigenMotorsteuerungs-PCBAist im Grunde ein dreieckiger Kompromiss zwischen elektrischer Leistung, Thermodynamik und elektromagnetischer Verträglichkeit. Jede Entscheidung – von der klaren Stromkreisunterteilung und disziplinierten Erdung bis hin zur strengen Kontrolle der Baugruppensauberkeit – bestimmt die Langzeitstabilität des Produkts in anspruchsvollen Industrieumgebungen. Durch die Umsetzung der in diesem Leitfaden beschriebenen Strategien können Sie die Ausfallraten deutlich reduzieren, Entwicklungszyklen verkürzen und die allgemeine Robustheit Ihres Motorsteuerungssystems verbessern.
