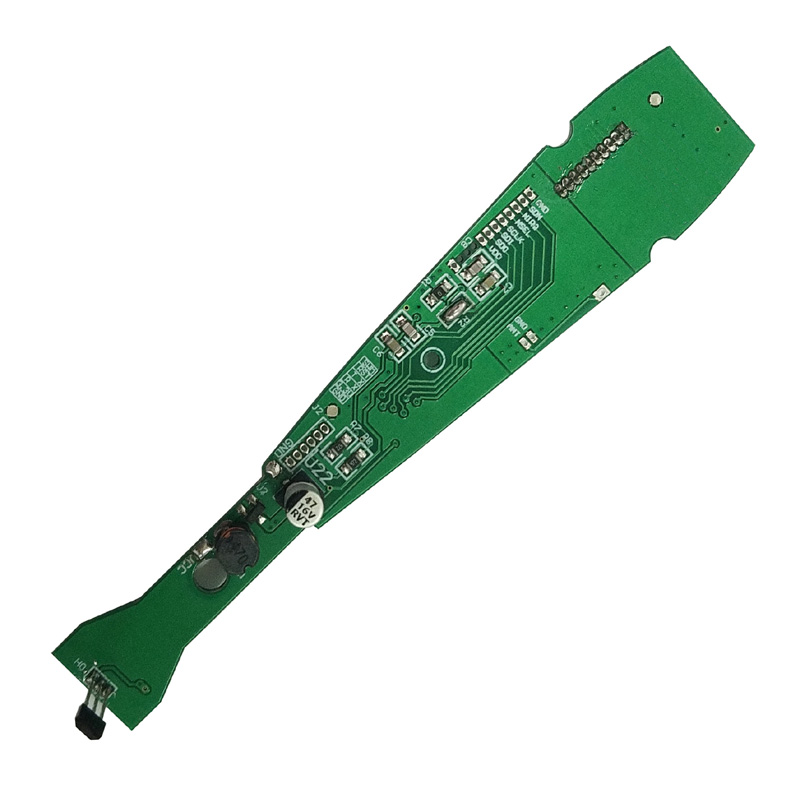

Kernunterscheidungsmerkmale für RC-Car-PCBA

Nicht alle RC-Car-PCBA-Designs weisen die gleiche Leistung auf. Sechs Faktoren machen den wahren Unterschied.

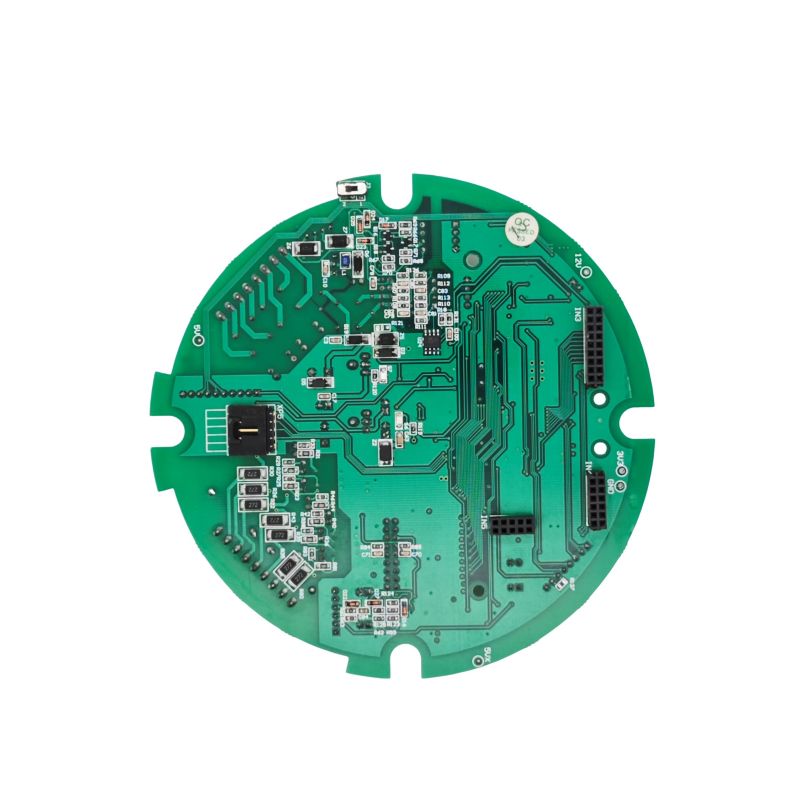

Motorantriebsstufe – wo die meisten Designs versagen

Differenzmacher: Eine Hobby-RC-Car-PCBA verwendet separate High-Side- und Low-Side-MOSFET-Treiber mit programmierbarer Totzeit. Spielzeugbretter verwenden integrierte Halbbrücken-ICs, die im Geländeeinsatz innerhalb von 2 Minuten überhitzen.

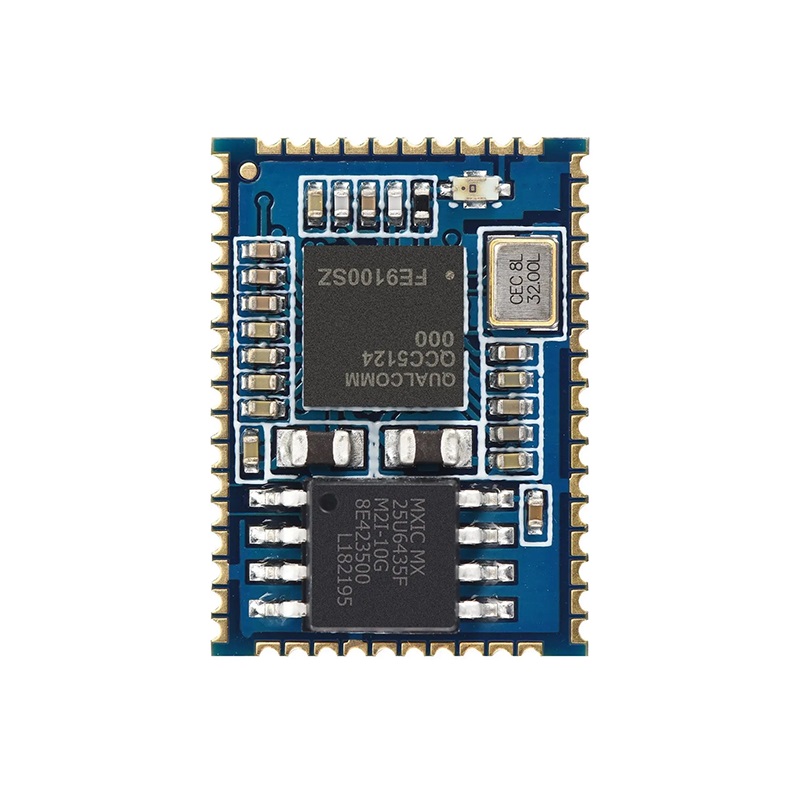

Empfindlichkeit und Selektivität von Funkempfängern

Differenzmacher: Eine hochwertige RC-Car-PCBA enthält einen separaten LNA (rauscharmer Verstärker) vor dem Empfänger-IC. Dies führt zu einer Verstärkung von 15 dB ohne Verschlechterung des Rauschmaßes und ermöglicht die Steuerung auf über 300 Metern.

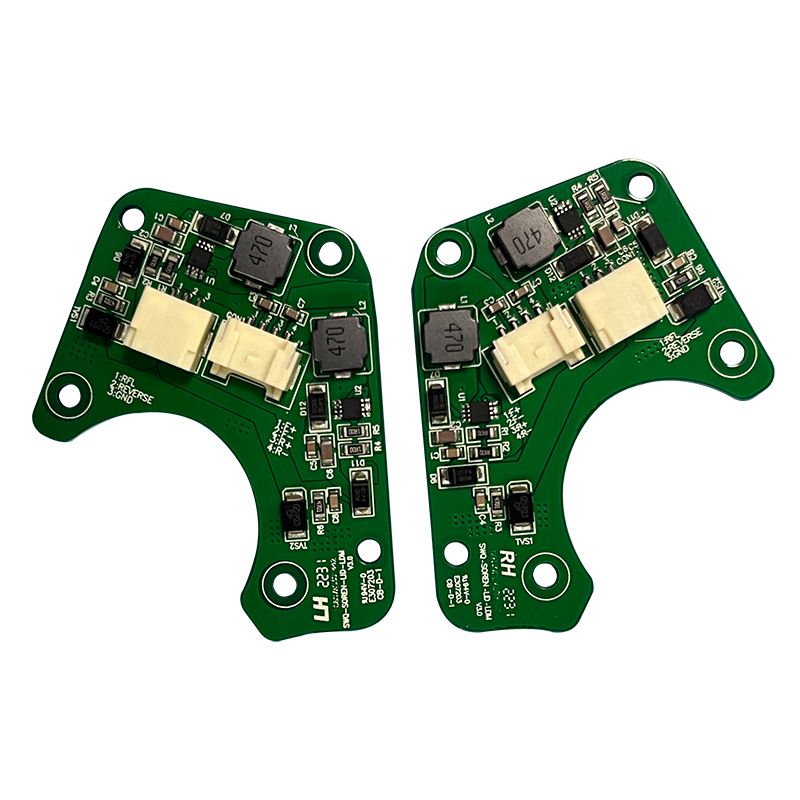

Wichtige Unterschiede im Energiemanagement

Die Spannungsstabilität unter Motorlast bestimmt, ob die RC-Car-PCBA bei starker Beschleunigung zurückgesetzt wird.

Batterieeingang und -regelung

Kritischer Unterschied: Die MCU auf einer RC-Car-PCBA muss auch dann am Leben bleiben, wenn der Motor blockiert und die Batteriespannung 10 Millisekunden lang von 8,4 V auf 5,0 V abfällt. Verwenden Sie einen Buck-Boost oder eine große Kondensatorbank (1000 µF Low-ESC) auf der 5-V-Schiene.

BEC-Leistung (Battery Eliminator Circuit).

Unterschiede in Layout und Abschirmung

Die PCBA des RC-Autos arbeitet in einem Kunststoffgehäuse mit Motoren, Kabeln und rotierenden Zahnrädern. Lärm ist überall.

Techniken zur Geräuschisolierung

Differenzmacher: Eine hochwertige RC-Car-PCBA platziert den HF-Abschnitt in einer separaten Erdungsinsel, die an einem einzigen Punkt in der Nähe des Minuspols der Batterie mit der Haupterde verbunden ist.

Kristall- und Oszillatorplatzierung

- Halten Sie den 27-MHz-Quarz (oder TCXO für 2,4 GHz) mindestens 15 mm von den Motorkabeln entfernt

- Keine digitalen Spuren unter dem Kristall

- Erdungsschutzring um den Oszillator (durch Stich alle 2 mm)

- Auf die Quarzspezifikation abgestimmte Ladekondensatoren (±5 pF)

Unterschiede zwischen Firmware und Regelkreis

Hardware allein macht keinen Unterschied. Der Regelalgorithmus trennt reaktionsfreudige Autos von trägen.

Gas- und Lenkkurven

Durchführung: Die RC-Car-PCBA-MCU muss PID-Schleifen mit mindestens 1 kHz ausführen. 100-Hz-Schleifen erzeugen eine spürbare Verzögerung. Verwenden Sie einen Cortex-M4 oder ähnliches mit Hardware-Multiplikations-Akkumulierung.

Ausfallsicherheit und Telemetrie

- Ausfallsicher bei Signalverlust- Stellen Sie die Drossel nach 0,5 Sekunden ohne Pakete auf Null

- Ausfallsicher bei niedrigem Batteriestand-- Drossel auf 50 % bei 6,0 V reduzieren, bei 5,5 V abschalten

- Optionale Telemetrie-- Batteriespannung, Motortemperatur, RSSI an den Sender zurückgesendet

Eine hochwertige RC-Car-PCBA implementiert Ausfallsicherheit in der Hardware (separater Komparator) und nicht nur in der Software. Wenn die MCU blockiert, zieht die Hardware den Gashebel auf Null.

Produktionstoleranzen und Tests

Die Massenproduktion offenbart Unterschiede. Enge Toleranzen sorgen für eine konstante Leistung.

Kritische Produktionsspezifikationen

Funktionstestprotokoll

Jedes RC-Car-PCBA sollte Folgendes bestehen:

1. Motortest ohne Last-- Stromstärke < 1A, kein hörbares Pfeifen

2. Stalltest-- 30 A für 2 Sekunden, keine thermische Abschaltung

3. Reichweitentest-- 100 Meter im freien Feld mit ausgeklappter Antenne

4. Interferenztest-- Betreiben Sie 10 Boards gleichzeitig, kein Kanalkonflikt

FAQ – Häufige Fragen zu PCBA-Unterschieden bei RC-Cars

F1: Warum verlieren einige RC-Car-PCBA-Designs nach einem Unfall die Paarung, andere hingegen nicht?

A:Der Unterschied liegt in der mechanischen Belastung des Quarzoszillators. Ein Aufprall, der das Auto plötzlich zum Stillstand bringt, erzeugt einen Verzögerungsimpuls von 200–500 G. Dieser Stoß verschiebt die Resonanzfrequenz des Quarzkristalls auf zwei Arten:

Frequenzverschiebung durch mechanische Belastung-- Der Kristallrohling verformt sich vorübergehend unter G-Kraft und verändert seine Parallelresonanzfrequenz um bis zu 150 ppm. Wenn die PLL des Empfängers diese Verschiebung nicht verfolgen kann (die meisten kostengünstigen Designs haben einen Erfassungsbereich von 50 ppm), verliert die PCBA des RC-Autos die Synchronisierung und findet nie wieder statt, da der deformierte Kristall jetzt einen permanenten Versatz aufweist.

Mikrobrüche an der Lötstelle-- Kleine HC-49S-Kristalle (üblich in Spielzeug-RC) haben schwere Metallgehäuse. Unter 500 G belastet die Gehäuseträgheit die Lötstellen. Ein Mikroriss, der die Sichtprüfung besteht, erzeugt einen intermittierenden Kontakt. Die RC-Car-PCBA schaltet sich ein (Kristall arbeitet bei geringer Vibration), fällt jedoch aus, sobald der Motor vibriert.

Lösung in hochwertiger RC-Car-PCBA:

- Verwenden Sie einen MEMS-Oszillator (SiTime oder ähnlich) anstelle von Quarz. MEMS-Geräte überstehen 50.000 G und verbrauchen weniger Strom.

- Wenn Quarz vorgeschrieben ist, verwenden Sie ein 3,2×2,5 mm großes Keramikgehäuse (nicht HC-49S) mit Vierpunktlötung.

- Unterfüllen Sie Epoxidharz unter den Oszillator (eine 0,5-mm-Wulst an zwei Kanten absorbiert Stöße).

Eine gut konstruierte RC-Car-PCBA übersteht wiederholte Stürze aus 1 Meter Höhe auf Beton, ohne die Bindung zu verlieren. Testen Sie, indem Sie das zusammengebaute Auto 20 Mal aus 1 Meter Höhe fallen lassen und dann die Reichweite überprüfen. Billige Designs scheitern bei Drop 3 oder 4.

F2: Wie wirkt sich die MOSFET-Gate-Antriebskonfiguration auf die PCBA-Leistung eines RC-Autos bei Teilgas aus?

A:Bei Teilgas (10–40 % Arbeitszyklus) zeigen die meisten RC-Car-PCBA-Designs ihre Schwächen. Zwei Gate-Antriebsparameter dominieren:

Gate-Ladung und Miller-Plateau– Wenn ein MOSFET bei Teillast schaltet, verbringt er mehr Zeit im linearen Bereich (Miller-Plateau), wo Rds(on) noch nicht erreicht ist. Ein MOSFET mit hoher Gesamt-Gate-Ladung (Qg > 50 nC) benötigt 200–300 ns, um vollständig einzuschalten. Bei 10 % Drosselung (20 kHz PWM, 5 µs Einschaltzeit) ist der MOSFET nur 4,7 µs lang voll ausgelastet. Die verbleibenden 300 ns im linearen Bereich führen zur Wärmeableitung (I × V). Bei 20 A sind das 20 A × 6 V = 120 W für 300 ns pro Zyklus – genug, um die Sperrschichttemperatur in 30 Sekunden um 40 °C über die Umgebungstemperatur zu erhöhen.

Gate-Widerstandswert- PCBA-Designs für Spielzeug-RC-Autos verwenden der Einfachheit halber einen einzelnen 100-Ω-Gate-Widerstand. Dies führt zu Anstiegszeiten von 500 ns. Hochwertige Designs verwenden separate Ein- und Ausschaltwiderstände: 10 Ω Einschaltwiderstand (schnell) und 100 Ω Ausschaltwiderstand (langsamer, um Klingeln zu reduzieren). Dies führt zu einer Anstiegszeit von 100 ns, was die Verluste im linearen Bereich drastisch reduziert.

Messunterschied-- Testen Sie, indem Sie die RC-Car-PCBA 10 Minuten lang mit 25 % Gas auf einem Leistungsprüfstand laufen lassen. Bei einem schlechten Design beträgt die Motortemperatur 90 °C und das MOSFET-Gehäuse 110 °C. Ein hochwertiges Design (MOSFETs mit niedrigem Qg, separate Gate-Widerstände) lässt den Motor bei 60 °C und den MOSFET bei 70 °C laufen. Das Kühlbrett hält 5x länger.

F3: Was ist der Unterschied im Antennendesign zwischen einer 100-Meter-RC-Car-PCBA und einer 300-Meter-Version?

A:Drei Elemente des Antennendesigns sorgen für den 200-Meter-Unterschied bei gleicher 2,4-GHz-Sendeleistung (gesetzlicher Grenzwert 100 mW):

Antennentyp und Effizienz– Eine PCB-Trace-Antenne (invertiertes F) auf einer standardmäßigen 1,6-mm-FR-4-Platine erreicht einen Wirkungsgrad von 40–50 % (-3 bis –4 dBi Gewinn). Die gleiche RC-Car-PCBA mit einem externen 1/4-Wellen-Monopol (31-mm-Draht) erreicht einen Wirkungsgrad von 70–80 % (-1,5 dBi). Eine Keramikchipantenne (z. B. Johanson 2450AT18) mit einem abgestimmten Anpassungsnetzwerk erreicht einen Wirkungsgrad von 60–65 %. Für eine Reichweite von 300 Metern verwenden Sie eine vertikal aufgestellte Monopolantenne (nicht im Gehäuse aufgewickelt).

Größe der Grundebene-- Die Antennengrundplatte (Gegengewicht) muss mindestens λ/4 (31 mm) lang sein. Hochwertige PCBA-Designs für RC-Cars reservieren eine feste Bodenfläche von 35×40 mm unter dem HF-Abschnitt. Spielzeugbretter platzieren die Antenne in der Nähe der Batterie oder des Motors, wodurch die effektive Masseebene auf 15 mm reduziert wird. Dadurch wird die Antenne auf 2,45 GHz verstimmt – die tatsächliche Resonanz verschiebt sich auf 2,6 GHz, wodurch die Empfindlichkeit um 10 dB verloren geht.

Impedanz der Zuleitung– Eine Monopolantenne erfordert eine 50-Ω-Übertragungsleitung vom HF-IC zum Antenneneinspeisepunkt. Dies bedeutet eine 1,5 mm breite Leiterbahn auf 1,6 mm FR-4 (Mikrostreifenleiter) mit einer durchgehenden Masseebene darunter. Hochwertige RC-Car-PCBA verwendet eine 50-Ω-Leiterbahn mit Erdungsdurchkontaktierungen auf beiden Seiten. Spielzeugplatinen leiten die Antenne durch eine 10 mm lange, 0,3 mm dicke Leiterbahn (120 Ω) mit Schlitzen in der Grundplatte – wodurch eine Impedanzfehlanpassung entsteht, die 40 % der übertragenen Leistung widerspiegelt.

Überprüfung-- Fragen Sie Ihren PCBA-Lieferanten nach einem Smith-Diagramm, das die Antennenimpedanz bei 2,45 GHz zeigt. Ein gutes Design zeigt 50 Ω ± 5 Ω. Bei einem schlechten Design werden 30 Ω oder 80 Ω angezeigt. Diese einzelne Messung sagt Entfernungsunterschiede genauer voraus als jede Simulation.

Vergleichstabelle – Spielzeug- und Hobby-RC-Car-PCBA

Bei einer überlegenen RC-Car-PCBA geht es nicht um teure Komponenten. Es geht um die richtige Gate-Ansteuerung, das richtige Antennendesign, ausfallsichere Hardware und enge Produktionstoleranzen. Konzentrieren Sie sich auf die MOSFET-Schaltverluste und die Größe der HF-Masseebene – diese beiden Bereiche erzeugen den deutlichsten Unterschied im realen Fahrbetrieb.
