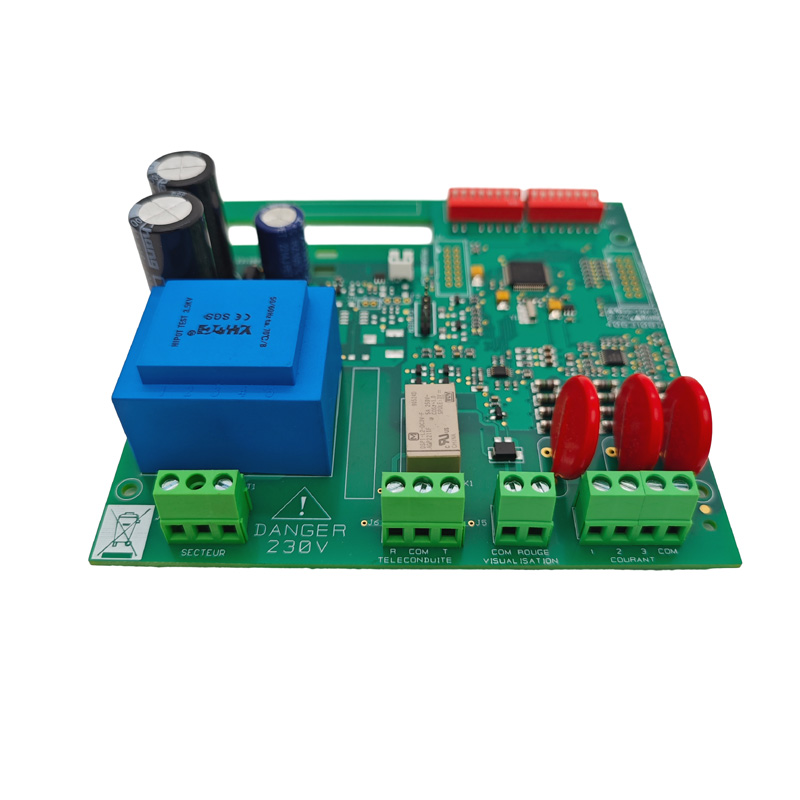

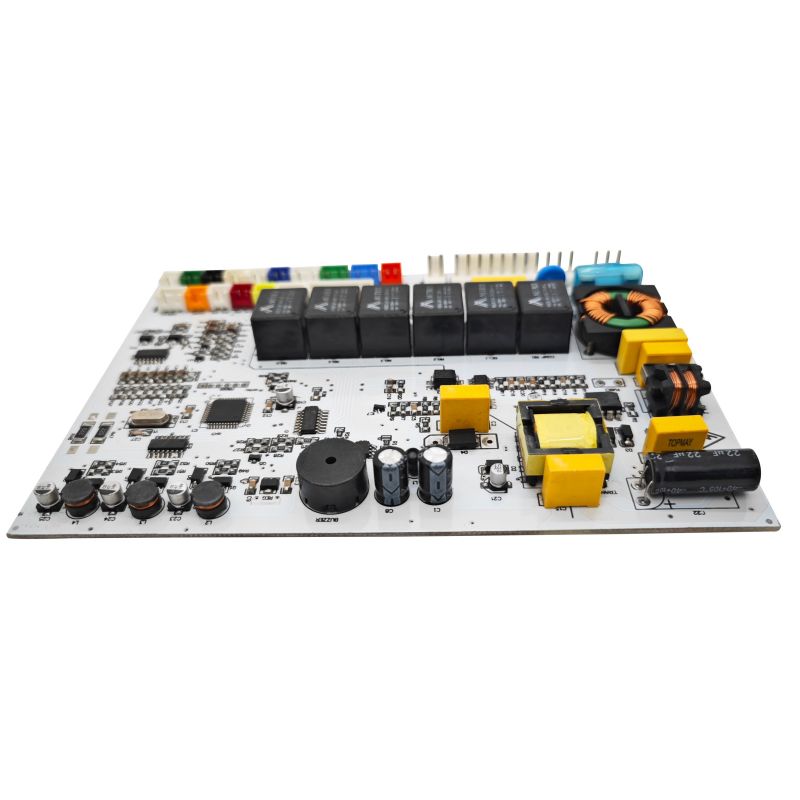

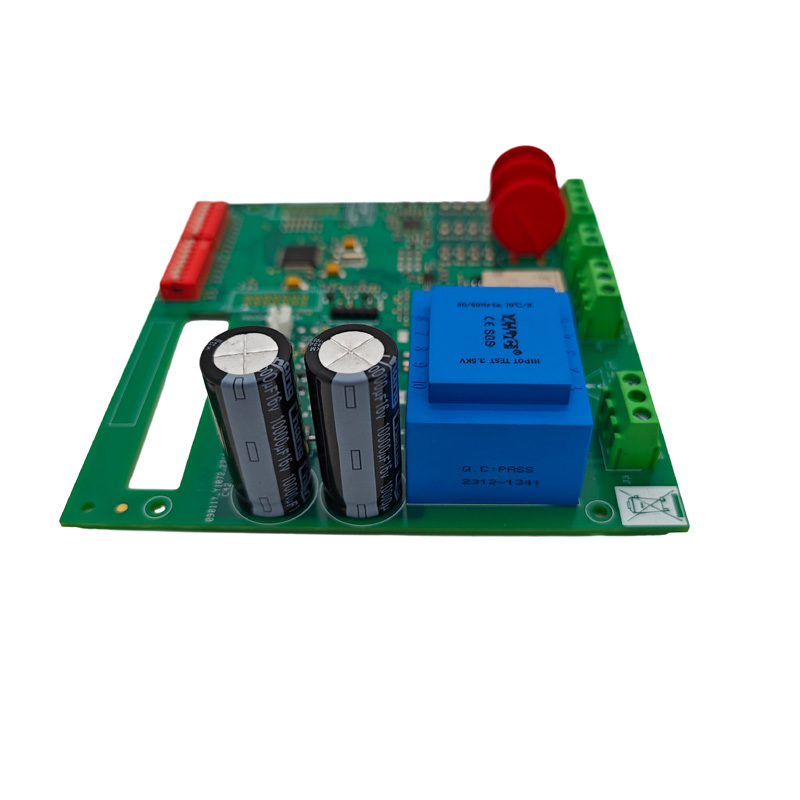

Angeln Sonar PCBA

Ein Fischerei-Sonarsystem (Fischfinder) ist die zentrale elektronische Komponente in Meeresortungsgeräten und wird häufig in der Freizeitfischerei, der kommerziellen Fischerei und der Unterwassererkundung eingesetzt. Als professioneller PCBA-Fertigungsdienstleister bieten wir Komplettlösungen vom Design bis zur fertigen Produktmontage und gewährleisten so einen zuverlässigen Betrieb in rauen Meeresumgebungen, die durch Salznebel, hohe Luftfeuchtigkeit und extreme Temperaturschwankungen gekennzeichnet sind.

Zwei Kernbaugruppen der Fishing Sonar PCBA

Das Sonarsystem besteht aus zwei elektronischen Baugruppen mit jeweils deutlich unterschiedlichen PCBA-Anforderungen:

Anzeige-/Prozessor-PCBA

• Sonarsignalverarbeitung – Umwandlung von Echos in digitale Bilder

• GPS-Navigationsintegration – Kombination von Positionsdaten mit Sonarmesswerten

• Display-Ansteuerung – Steuerung der LCD- oder Touchscreen-Ausgabe

• Interaktion mit der Benutzeroberfläche – Lesen von Tasten- oder Berührungseingaben

Wandler-PCBA

1. Impulserzeugung – Erzeugung von Hochspannungsstößen (±40 V bis ±100 V) bei Sonarfrequenzen

2. Echoempfang – Verstärkung und Konditionierung schwacher Echosignale (Mikrovoltbereich)

3. Sende-/Empfangsumschaltung – schnelles Umschalten zwischen Sende- und Empfangsmodus

4. Impedanzanpassung – Anpassung der Kabel- und Wandlereigenschaften

Moderner Fertigungstrend: High-End-Angelwandler verwenden jetzt SMT-Technologie, wobei Pick-and-Place-Maschinen piezoelektrische Elemente direkt auf der PCBA montieren und die manuelle Positionierung von Keramikkristallen ersetzen, um die Genauigkeit zu verbessern und die Kosten zu senken.

Grundlegende technische Spezifikationen

Verfügbare Konfigurationen

• Einzelfrequenz, Einzelstrahl: 38 kHz, 50 kHz, 200 kHz bei 1 kW

• Doppelfrequenz, Einzelstrahl: 38/200 kHz oder 50/200 kHz (üblich beim Angeln)

• Hohe Leistung: 4 kW kommerzielle Tiefseekonfiguration

Physikalische PCBA-Spezifikationen

Sechs kritische Designüberlegungen

1. Signalintegrität – Gewährleistung der Erkennungsgenauigkeit

Die Sonarfrequenzen reichen von 50 kHz bis über 900 kHz. Das PCBA-Layout wirkt sich direkt auf den Erfassungsbereich und die Genauigkeit aus:

• Impedanzgesteuerte Leiterbahnen: 50 Ω oder 75 Ω typisch für Wandlerkabel

• Abgestimmte Leiterbahnlängen: Bei Phased-Array-Wandlern müssen alle Elementleiterbahnen die gleiche elektrische Länge haben

• Schutzringe: Umgeben Sie empfindliche Analogeingänge mit geerdeten Leiterbahnen, um Rauschen zu unterdrücken

• Getrennte analoge/digitale Erdung: An einem einzigen Sternpunkt in der Nähe des Stromeingangs anschließen

2. Feuchtigkeitsschutz – der Zuverlässigkeitsfaktor Nr. 1

In Meeresumgebungen sind PCBAs Salznebel, Kondensation und direktem Eintauchen ausgesetzt. Schutzbeschichtung ist nicht verhandelbar:

IP-Rating-Ziele:

• Anzeigeeinheit: mindestens IP65 (staubdicht, spritzwassergeschützt)

• Wandlerbaugruppe: mindestens IP68 (tauchsicher bis 1 m+)

3. Sende-/Empfangsumschaltung (T/R) – Schutz des empfindlichen Empfängers

Ein Sonarwandler kann nicht gleichzeitig senden und empfangen. Die PCBA muss einen T/R-Schalter enthalten, der den empfindlichen rauscharmen Verstärker (LNA) vor dem Hochspannungs-Sendeimpuls schützt:

• Dreischichtiger Schutz: Chopper-Schaltung + Spannungsklemmung + Serienwiderstand

• Reaktionszeit: <10 μs (1 Fuß Tiefe in flachem Wasser = 2 μs Hin- und Rückfahrt)

• Empfängerschutzbewertung: Übersteht ±100-V-Spitzen an einem ±5-V-Eingang

4. Leistungsverstärkerdesign

Erhöht das Logikpegelsignal der MCU (5 V) auf die Spannung, die zum Ansteuern des Wandlers erforderlich ist:

5. Empfängerkette – Verstärkung und Filterung

Rückechos sind extrem schwach (Millivolt oder Mikrovolt). Die Empfängerkette erfordert eine hohe Verstärkung bei geringem Rauschen:

6. Netzteildesign

Erzeugt mehrere saubere Spannungsschienen aus einem einzigen 12-V-Schiffsbatterieeingang:

Empfehlung: Verwenden Sie separate Schaltregler für digitale und analoge Schienen. Verwenden Sie LDOs nach dem Umschalten der Konverter, um die sauberste Stromversorgung der Empfängerkette zu gewährleisten.

PCBA-Layout-Zuverlässigkeitsregeln

Leitfaden zur Materialauswahl

Anforderungen an Produktionstests

Umweltqualifikation (kommerzieller Produktstandard)

FAQs

F1: Starre FR4- oder flexible Leiterplatte für die Wandlermontage?

Beide sind lebensfähig; Die Wahl wirkt sich auf Leistung und Zuverlässigkeit aus:

• Starrer FR4: Am besten für einfache Einzelelementwandler und Niederfrequenzdesigns (50–83 kHz) geeignet. Geringere Kosten, einfachere Herstellung, passt sich jedoch nicht an gekrümmte Rumpfformen an.

• Flexible Leiterplatte: Am besten für Phased-Array-, Hochfrequenz- (200 kHz+) und gebogene Gehäusedesigns geeignet. Passt sich komplexen Formen an, verringert die Gehäusegröße, erhöht jedoch die Kosten.

Branchentrend: Premium-Fischfinder verwenden jetzt flexible PCBAs mit piezoelektrischen SMT-Elementen, die eine präzise Positionierung Dutzender kleiner Wandlerelemente in gekrümmten oder linearen Arrays ermöglichen, um den Sonarstrahl zu formen.

F2: Wie schützt man den Empfängervorverstärker vor Hochspannungs-Sendeimpulsen?

Verwenden Sie ein dreischichtiges Schutzschema:

1. Chopper-Schaltung: Back-to-Back-MOSFETs oder PIN-Dioden in Reihe mit dem Empfängereingang – schaltet sich beim Senden aus

2. Spannungsbegrenzung: Back-to-Back-Schottky- oder Zener-Dioden klemmen auf ±5 V oder ±10 V

3. Serienwiderstand: 100 Ω bis 1 kΩ Widerstand zwischen T/R-Schalter und LNA-Eingang begrenzt den Strom bei Fehlerbedingungen

F3: Was verursacht intermittierende Sonarsignale oder Geisterechos?

Oft auf PCBA-Design- oder Montagefehler zurückzuführen:

1. Feuchtigkeitseintritt am Stecker → Steckerverbindung vergießen, abgedichtete Stecker verwenden

2. Rissige Lötstellen an SMT-Elementen → Flexible Leiterplatte verwenden, Epoxid-Unterfüllung hinzufügen

3. Unzureichende Entkopplung auf den Stromschienen → 1000 μF-Massenkondensator hinzufügen, separate 100 μF+100 nF-Entkopplung für die LNA-Schiene

4. Schlechte Abstimmung des Bandpassfilters → Komponenten mit einer Toleranz von 1 % verwenden und mit einem Netzwerkanalysator überprüfen

Warum Sie sich für uns entscheiden sollten – Präzise abgestimmt auf die PCBA-Anforderungen von Angelsonaren

Wir haben unsere Fähigkeiten speziell aufgebaut, um die einzigartigen Herausforderungen der Schiffselektronikfertigung zu bewältigen:

1. Ausgereifte Prozesse zum Schutz vor Feuchtigkeit

Salzsprühkorrosion und das Eindringen von Feuchtigkeit sind die größten Herausforderungen in Meeresumgebungen. Wir bieten konforme Beschichtungsoptionen aus Acryl, Silikon und Urethan mit selektivem Sprühen (präzise Vermeidung von Anschlussbereichen) und UV-Fluoreszenzmarker für eine einfache Inspektion – und erfüllen damit die IP68-Schutzanforderungen für Wandlerbaugruppen.

2. Flexible Leiterplatten- und Starrflex-Fertigungsfähigkeit

High-End-Geber für die Fischerei nutzen zunehmend flexible PCB- und SMT-Lösungen mit piezoelektrischen Elementen. Wir unterstützen die Herstellung flexibler Leiterplatten (Polyimid/PET) und starr-flexibler Leiterplatten – was eine präzise Array-Positionierung, Kompatibilität mit gebogenen Gehäusen und eine reduzierte Gesamtgröße ermöglicht.

3. Schlüsselfertiger Service aus einer Hand – Reduzierter Koordinationsaufwand

Von der Leiterplattenherstellung → Komponentenbeschaffung → SMT/DIP-Montage → Programmierung → Funktionstests → konforme Beschichtung → Kabelbaummontage bis hin zur Montage des fertigen Produkts werden alle Prozesse im eigenen Haus durchgeführt, wodurch Kosten für die Koordination mehrerer Anbieter und Qualitätsrisiken minimiert werden.

4. Umfassende Test- und Validierungsfunktionen

Ausgestattet mit 2 Alterungstesträumen, 2 Hoch-/Niedertemperatur-Testkammern und einer breiten Palette professioneller Testinstrumente können wir Folgendes durchführen:

• In-Circuit-Test (ICT)

• Temperaturwechseltest (-40 °C bis +85 °C)

• Salzsprühtest

• Temperaturschocktest

• Funktionstests (einschließlich T/R-Umschaltvalidierung, Grundrauschentests)

5. Flexible Volumenunterstützung

Die jährliche PCBA-Produktionskapazität übersteigt 1,5 Millionen Einheiten und unterstützt gleichzeitig Pilotläufe in kleinen Stückzahlen ohne Mindestbestellmenge – nahtloser Übergang von der Prototypenverifizierung zur Massenproduktion.

Unsere Qualifikationen

• Gegründet: 2011

• Fabrikfläche: 3.000+ qm

• F&E-Ingenieure: 20

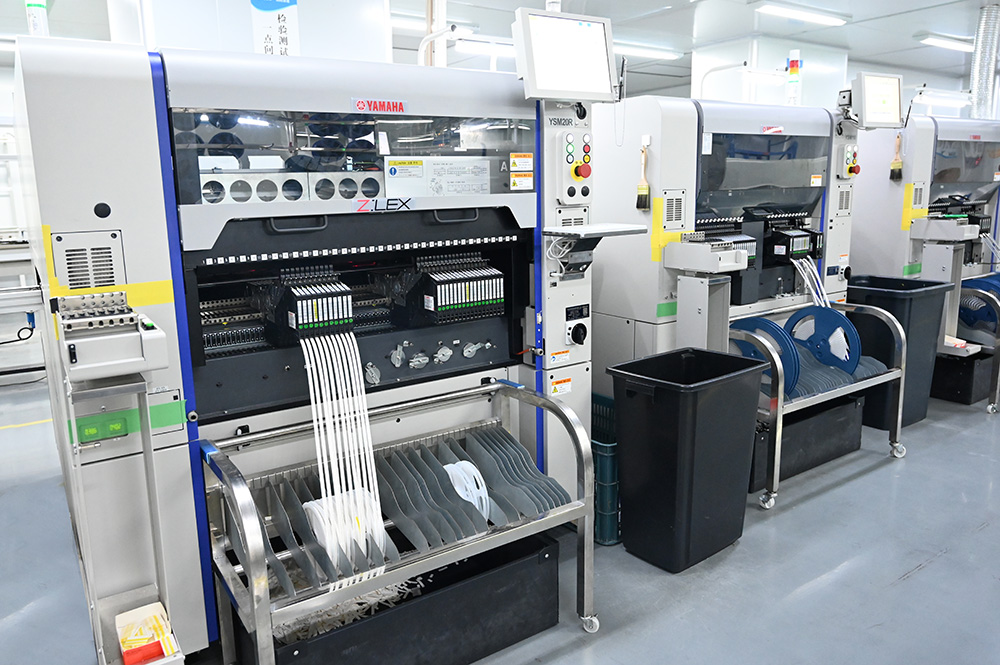

• SMT-Produktionslinien: 6

• DIP-Montagelinien: 4

• Montagelinien für Fertigprodukte: 2

• Qualitätssystem: ISO 9001:2015 zertifiziert, IPC-610E-konform

• Exportmärkte: Nordamerika, Südamerika, Europa, Asien, Ozeanien
