Was ist Stickstoff-Reflow-Löten und warum sollte man es in Betracht ziehen?

Stickstoff-Reflow ersetzt die Standardluft im Ofen durch 99,9 % reines N₂. Die Abwesenheit von Sauerstoff verhindert die Oxidbildung auf Lötpaste und Bauteilanschlüssen.

Prozessvergleich

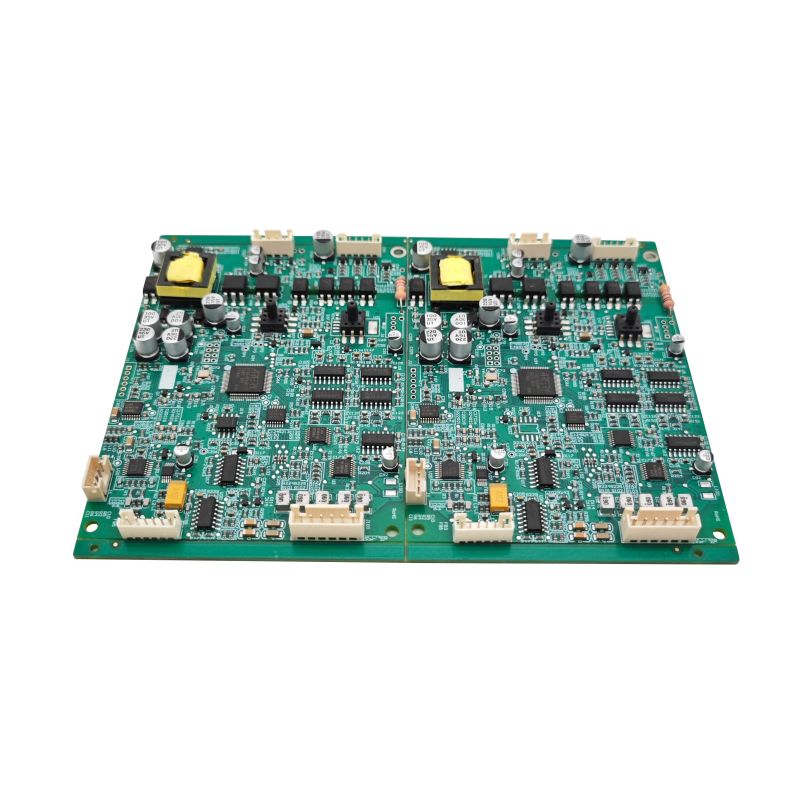

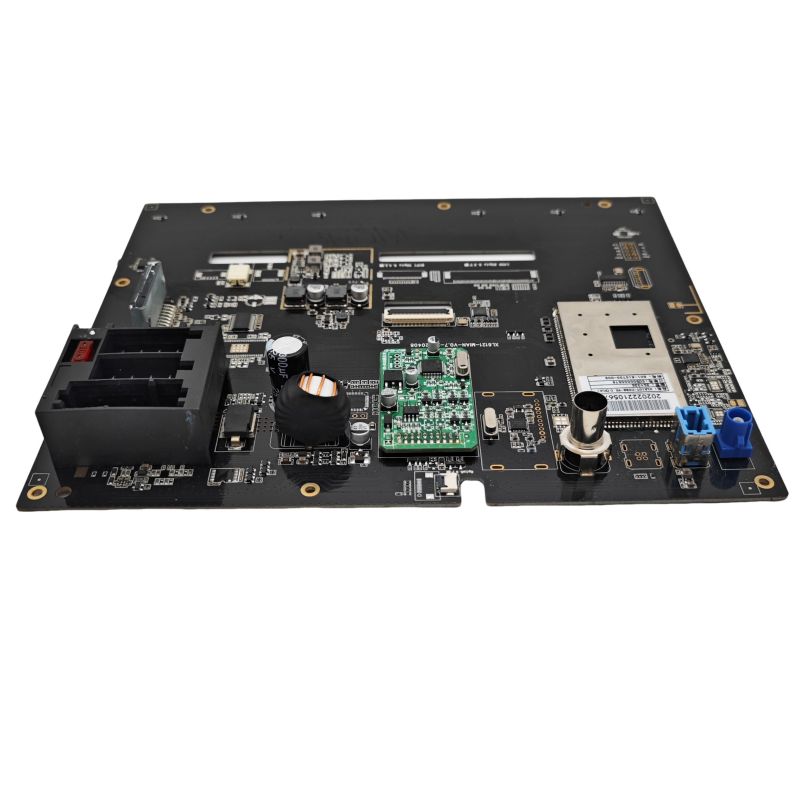

Das Oxidationsproblem auf der PCBA von Industrierobotern

Industrieroboter-PCBAs verwenden häufig große Wärmeleitpads (freiliegendes Kupfer) unter MOSFETs, Gate-Treibern und Energiemanagement-ICs. Diese Pads oxidieren beim Luft-Reflow schnell und verhindern so, dass das Lot vollständig benetzt wird. Das Ergebnis sind Hohlräume, die Wärme einschließen und nach mehr als 1000 Betriebsstunden zu Feldausfällen führen.

Wo Stickstoff-Reflow einen klaren Mehrwert bietet

Nicht jede Industrieroboter-PCBA profitiert gleichermaßen. Stickstoff ist in bestimmten Szenarien sinnvoll.

Große Kupferflächen und schwere Komponenten

Daten aus der realen Welt: In einer Sechs-Achsen-Robotersteuerungs-PCBA mit 12 Leistungs-MOSFETs auf einer einzigen Platine reduzierte Stickstoff-Reflow die Feldrendite innerhalb von 24 Monaten von 3,2 % auf 0,4 %. Der primäre Fehlermodus – Hohlräume im Wärmeleitpad, die zu Überhitzung führen – sank um 87 %.

Niederspannungs- und Hochstromleiterbahnen

Industrieroboter-PCBA für Servoantriebe führt 30–80 A auf inneren Schichten. Hohlräume unter Strommesswiderständen (0,5 mΩ, 2512-Gehäuse) erzeugen Widerstandsschwankungen, die die Drehmomentmesswerte verfälschen.

Wo ein Stickstoffrückfluss unnötig ist

Stickstoff erhöht die Kosten (Ofenmodifikation + Gasverbrauch = 0,08–0,12 $ pro PCBA). Verwenden Sie es in diesen Fällen nicht.

Kleine Platinen mit geringer thermischer Masse

Platinen mit hochaktivem Flussmittel

Einige No-Clean-Flussmittel (z. B. Senju M705-GRN360-K2-V) enthalten Aktivatoren, die in Luft bis zu 240 °C effektiv wirken. Stickstoff bietet keinen messbaren Nutzen. Überprüfen Sie das Flussmitteldatenblatt auf Sauerstoffempfindlichkeit.

Implementierungsparameter für Industrieroboter PCBA

Wenn Sie sich für die Verwendung von Stickstoff entscheiden, wenden Sie diese spezifischen Einstellungen an.

Ofenprofil unter Stickstoff

Kritisch: O₂ während der Reflow-Spitze unter 1000 ppm halten. Oberhalb von 1500 ppm verschwindet der Vorteil – die Hohlräume erreichen wieder das Niveau des Luftrückflusses.

Stickstoffdurchflussrate und Reinheit

Kostenvoranschlag: Für eine typische Industrieroboter-PCBA von 100 x 150 mm fügt Stickstoff 0,10 $ pro Platine bei 10.000 Volumen hinzu. Bei einem Volumen von 100.000 sinken die Kosten auf 0,04 US-Dollar pro Platine.

Tests zur Validierung des Stickstoffnutzens

Bevor Sie sich für Stickstoff für Ihre Industrieroboter-PCBA entscheiden, führen Sie diese beiden Tests durch.

Entleerungsvergleich (Röntgen)

1. 20 Platinen in Luft und 20 Platinen in Stickstoff aufschmelzen

2. Jede Platte bei 0°- und 45°-Neigung röntgen

3. Messen Sie den Hohlraum unter dem größten Wärmeleitpad (z. B. Motortreiber-IC).

4. Bestehenskriterium für die Stickstoffbegründung: Hohlraumreduzierung > 50 % im Vergleich zu Luft

Querschnitts- und Schertest

FAQ – Häufige Fragen zum Stickstoff-Reflow für Industrieroboter-PCBA

F1: Verbessert Stickstoff-Reflow die Zuverlässigkeit der Lötverbindung bei Industrieroboter-PCBAs, die Vibrationen ausgesetzt sind?

A:Ja, aber nur für bestimmte Fehlermechanismen. Industrieroboter sind Vibrationen von 5–50 Grms ausgesetzt, die von Servomotoren und Getrieben ausgehen. Zwei vibrationsbedingte Ausfälle bessern sich mit Stickstoff:

Kirkendall scheidet aus- Beim Luft-Reflow ist das Wachstum der intermetallischen Kupfer-Zinn-Verbindungen (IMC) unregelmäßig, wodurch mikroskopisch kleine Hohlräume an der Grenzfläche entstehen. Unter Vibration verschmelzen diese Hohlräume und brechen nach 5.000 bis 10.000 Stunden. Stickstoff-Reflow erzeugt eine gleichmäßige IMC (Cu₆Sn₅-Schicht) ohne Hohlräume. Vibrationstests (20 Grms, 10–2000 Hz, 100 Stunden) zeigen, dass Stickstoffverbindungen dreimal länger überleben.

Lötermüdung in der Nähe schwerer Bauteile– Große Transformatoren (15×15 mm) auf der PCBA eines Industrieroboters erfahren während des Aufwärmens des Roboters eine unterschiedliche Wärmeausdehnung (25 °C bis 85 °C). Beim Luft-Reflow konzentrieren sich Hohlräume unter den Komponentenecken, wo die Spannung am höchsten ist. Diese Hohlräume dienen als Entstehungsstellen für Risse. Mit Stickstoff verteilen hohlraumfreie Fugen die Belastung gleichmäßig.

Quantitative Verbesserung-- Beschleunigte Lebensdauertests (Thermoschock -40 °C bis +125 °C, 1000 Zyklen + gleichzeitige Vibration) zeigen:

- Luft-Reflow-Verbindungen: 12 % gerissen oder ausgefallen

- Stickstoff-Reflow-Verbindungen: 1,5 % gerissen

JedochStickstoff repariert keine schlecht gestaltete Pad-Geometrie oder falsche Schablonenöffnungen. Optimieren Sie diese immer zuerst und fügen Sie dann Stickstoff hinzu.

F2: Welcher Hohlraumanteil ist für PCBA-Leistungsstufen von Industrierobotern akzeptabel, und kann Stickstoff diesen Wert erreichen?

A:Bei PCBA-Leistungsstufen für Industrieroboter (Motorantriebe, IGBTs, MOSFETs) hängt die akzeptable Hohlraumbildung von der thermischen Belastung ab. Es gibt drei Stufen:

Tier 1 – Hohe Leistung (kontinuierlich > 20 A pro FET)
Zulässiger Hohlraumbereich: < 5 %. Einzelhohlraumdurchmesser: < 0,2 mm. Dies ist nur mit Stickstoff-Reflow (1000 ppm O₂) plus Vakuum-Reflow (optional) erreichbar. Ohne Stickstoff betragen die typischen Hohlräume 15–25 %.

Stufe 2 – Mittlere Leistung (10–20 A Spitze, intermittierend)
Zulässiger Hohlraumbereich: < 10 %. Kein einziger Hohlraum > 0,5 mm. Beim Stickstoff-Reflow werden durchgängig 5–8 % Hohlräume erreicht. Luft-Reflow erzeugt 12–18 % – oft marginal, geht aber durch, wenn die thermische Simulation dies zulässt.

Tier 3 – Geringer Stromverbrauch (< 5 A, Signal-ICs)
Zulässiger Hohlraumbereich: < 25 %. Hohlräume haben eine minimale thermische Auswirkung. Stickstoff ist unnötig. Luft-Reflow ist ausreichend.

Kann Stickstoff Tier 1 ohne Vakuum erreichen?Nein – Stickstoff allein erreicht aufgrund eingeschlossener Flussmittelgase mindestens 5–8 % Hohlräume. Bei Hohlräumen von weniger als 5 % (kritisch für SiC-MOSFETs oder GaN-Geräte) benötigen Sie Vakuum-Reflow (entfernt Gase nach dem Schmelzen des Lots). Stickstoff + Vakuum erreicht 1–3 % Hohlräume.

Testprotokoll für Industrieroboter PCBA: Hohlräume auf 10 Brettern messen. Wenn der Durchschnitt > 15 % ist, fügen Sie Stickstoff hinzu. Bei einem durchschnittlichen Wert von 8–15 % und einer Verlustleistung von < 2 W pro Komponente ist Luft akzeptabel. Wenn < 8 % erforderlich sind, geben Sie Stickstoff plus Schablonenoptimierung an (Durchkontaktierungen im Wärmeleitpad zur Freisetzung des Flussmittels).

F3: Kann ich meinen vorhandenen Luft-Reflow-Ofen für die PCBA-Produktion mit Industrierobotern auf Stickstoff umrüsten?

A:Ja, aber mit drei nicht verhandelbaren Modifikationen. Viele Hersteller versuchen eine teilweise Umstellung und scheitern.

Modifikation 1 – Ofenversiegelung
Luft-Reflow-Öfen haben Lücken an den Eingangs-/Ausgangsvorhängen und zwischen den Zonen. Die Reinheit des Stickstoffs erfordert einen Sauerstoffeintrag von < 50 l/Minute. Installieren:

- Zweischichtige Magnetvorhänge (ersetzt einfache Ketten)

- Überdruckregelung (1–2 mm H₂O im Ofen)

- Alle Zugangsplatten mit Hochtemperatur-Silikondichtungen abdichten

Ohne Abdichtung verbrauchen Sie drei- bis fünfmal mehr Stickstoff (Kosten 0,30 bis 0,50 US-Dollar pro Platine) und haben in der Spitze immer noch 5000 ppm O₂ – schlimmer als ein richtig eingestellter Luftofen.

Modifikation 2 – Sauerstoffüberwachungssystem
Installieren Sie zwei Zirkonoxid-O₂-Sensoren: einen in der Vorheizzone, einen in der Reflow-Peak-Zone. Sensoren müssen monatlich kalibriert werden. Viele Hersteller von Industrieroboter-PCBAs überspringen die Kalibrierung und fragen sich dann, warum die Rücksendungen ungültig werden.

Änderung 3 – Förderer und Schmierung
Herkömmliche Schmiermittel für Ofenförderer verdampfen in Stickstoff (ohne Sauerstoff verändert sich die Zersetzungstemperatur). Verwenden Sie Perfluorpolyetherfett (PFPE). Kester- oder Klüber-Marken. Standardschmiermittel verunreinigen die Platine und bilden Lotkugeln.

Kosten und Zeitplan für die Konvertierung:

- Ausrüstung: 8.000–15.000 US-Dollar (Dichtungen, Vorhänge, Sensoren, Durchflusskontrollen)

- Installation: 2 Tage Ausfallzeit

- Stickstoffversorgung: Flüssigkeitstank oder PSA-Generator (300–500 $/Monat Miete)

- Amortisationszeit für Industrieroboter-PCBA-Volumen > 50.000/Jahr: 6–8 Monate (durch reduzierte Nacharbeit und Feldrückgaben)

Nicht konvertierenwenn Ihr Jahresvolumen unter 20.000 Boards liegt. Nutzen Sie stattdessen einen Vertragshersteller, der bereits über Stickstoff-Reflow verfügt.

Entscheidungsmatrix – Sollten Sie Stickstoff verwenden?

Abschließende Empfehlung

Stickstoff-Reflow ist für Industrieroboter-PCBAs eindeutig sinnvoll, die Folgendes enthalten:

- Große Wärmeleitpads (> 25 mm²)

- BGAs oder QFNs mit freiliegenden Die-Pads

- Jede Leistungsstufe verbraucht mehr als 5 W pro Komponente

- Zuverlässigkeitsanforderung < 1 % Feldausfall über 5 Jahre

Stickstoff ist für einfache Industrieroboter-PCBAs (Sensorschnittstellen, I/O-Platinen) mit geringem Stromverbrauch und kleinen Komponenten und ohne thermische Herausforderungen nicht sinnvoll.

Praktische Ratschläge: Führen Sie einen 100-Platten-Versuch in Stickstoff durch. Röntgenentleerung. Vergleichen Sie mit Ihren aktuellen Luft-Reflow-Ergebnissen. Wenn sich die Hohlraumfläche um mehr als 50 % verringert, setzen Sie Stickstoff ein. Wenn die Reduzierung weniger als 30 % beträgt, ist Ihr Flussmittel- oder Schablonendesign das eigentliche Problem – beheben Sie diese zuerst.
