Sensor-PCBA

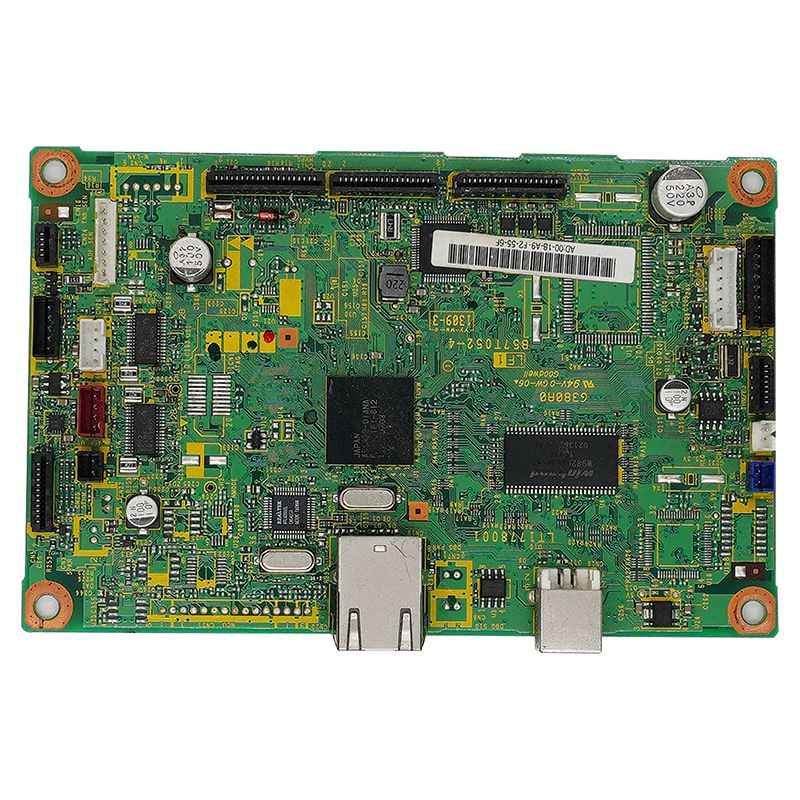

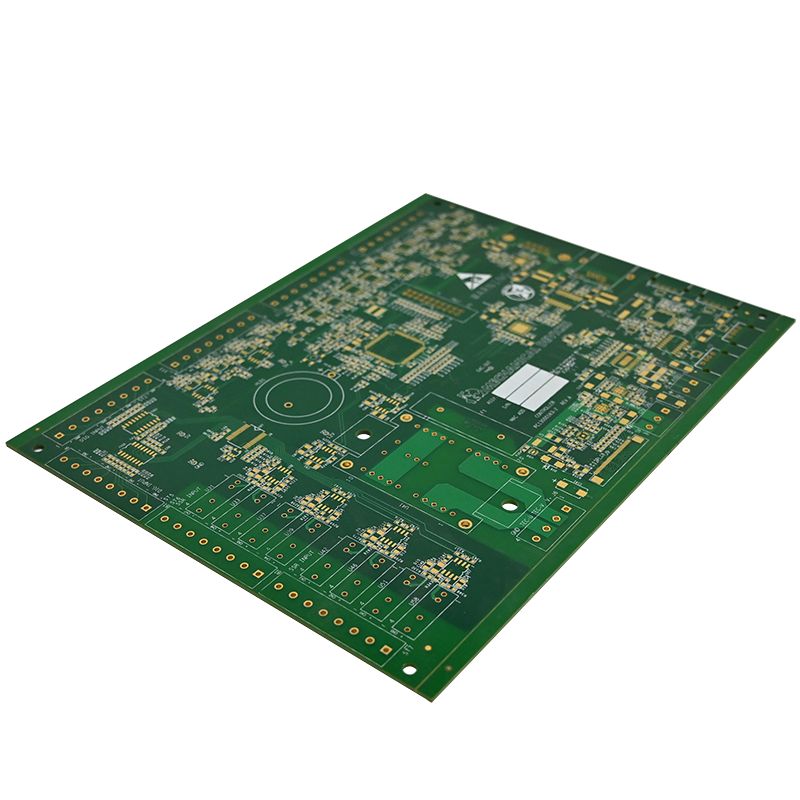

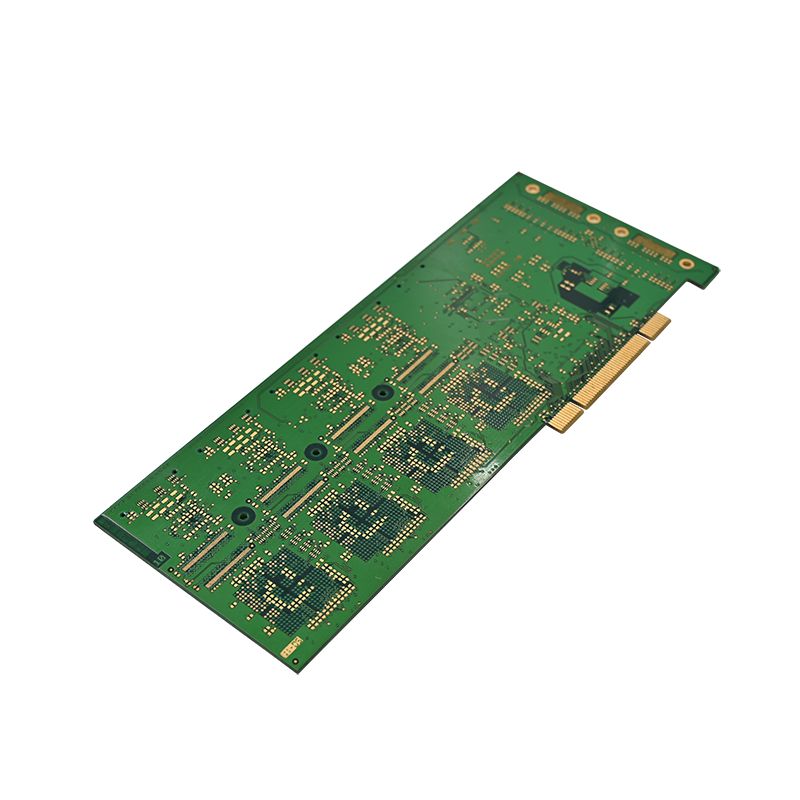

Sensor-PCBA oder Sensor-Leiterplattenbaugruppe ist das „Kernkontrollzentrum“ verschiedener Sensoren. Die Funktionen der Signalerfassung, -umwandlung, -übertragung und -verarbeitung werden durch die präzise Montage elektronischer Komponenten wie Sensorchips, Kondensatoren, Widerstände und Steckverbinder auf einer kundenspezifischen Leiterplatte erreicht.

Unixplore ElectronicDie Sensor-PCBA von s wird mithilfe der HDI-Technologie (High-Density Interconnect) entwickelt und hergestellt. Im Gegensatz zu herkömmlichen Leiterplatten verbessert es die Integration und Raumausnutzung der Leiterplatte durch Mikro-Vias, Blind- und Buried-Vias, feine Linienbreiten und -abstände sowie Via-in-Pad-Technologie erheblich. Dadurch eignet es sich besonders für Anwendungen, die geringe Größe, hohe Präzision und hohe Zuverlässigkeit erfordern, wie z. B. Reifendrucksensoren für Kraftfahrzeuge, industrielle Temperatur- und Feuchtigkeitssensoren, Berührungssensoren für Haushaltsgeräte und medizinische Blutsauerstoffsensoren.

Kerntechnologie:

Um die Leistung und Zuverlässigkeit der Sensor-PCBA sicherzustellen, halten wir uns strikt an die Designspezifikationen der HDI-Technologie. Von der Lösungsplanung bis zur Fertigung konzentriert sich jeder Schritt auf die „Anpassung an die Sensoranforderungen und die Optimierung der Signalqualität“. Die wichtigsten Prozess-Highlights sind wie folgt:

1. Maßgeschneiderte Anforderungsanalyse: Passgenaue Sensorparameter

In der ersten Entwurfsphase kommuniziert unser Ingenieurteam ausführlich mit Kunden, um die Funktionsanforderungen, Größenbeschränkungen, Betriebsumgebung, Signalfrequenz und andere Kernparameter des Sensors zu klären. Dies bildet die Grundlage für die Bestimmung der Anzahl der Schichten, Materialien und Prozessroute der Sensor-PCBA, um ein Überdesign oder eine unzureichende Leistung zu vermeiden.

2. Multilayer-Board-Stacking-Design: Erzielung von Miniaturisierung und hoher Integration

Durch die Verwendung einer 4- bis 12-lagigen HDI-Multilayer-Platinenstapelstruktur ersetzen Blind- und Buried-Vias herkömmliche Durchgangslöcher, reduzieren den Platzbedarf der Leiterplatte und optimieren das Schaltungslayout, um die Verdrahtungsherausforderungen von Komponenten mit hoher Dichte zu lösen. Dieses Design ermöglicht eine Reduzierung des PCBA-Volumens um 30–50 % und passt sich perfekt an miniaturisierte Sensorprodukte an.

3. Feine Linienbreite und -abstände + Via-in-Pad-Technologie: Verbesserung der Raumnutzung

Die Linienbreite und -abstände können 3 mil/3 mil erreichen und erfüllen so die Schweiß- und Verdrahtungsanforderungen von Komponenten mit hoher Dichte.

Mithilfe der Via-in-Pad-Technologie werden die Durchkontaktierungen direkt unter den Bauteilpads gestaltet, wodurch deutlich Platz auf der Leiterplatte eingespart und die Signalübertragungswege reduziert werden, wodurch die Signalintegrität verbessert wird.

4. Auswahl hochwertiger Substratmaterialien: Ausgleich von Signal und thermischer Leistung

Basierend auf dem Anwendungsszenario derSensor-PCBAHochwertige Substratmaterialien wie FR-4 (für konventionelle Anwendungen), Rogers-Hochfrequenzlaminate (für Hochfrequenzsensoren) und Aluminiumsubstrate (für hohe Wärmeableitungsanforderungen) werden ausgewählt, um sicherzustellen, dass die Leiterplatte eine gute Signalintegrität, Wärmebeständigkeit und mechanische Festigkeit aufweist und in einem weiten Temperaturbereich von -40 °C bis 125 °C betrieben werden kann.

5. Leistungs- und Erdungsoptimierung: Reduzierung elektromagnetischer Störungen

Komplette Strom- und Erdungsschichten sind im mehrschichtigen Platinenaufbau so konzipiert, dass sie eine Abschirmschicht bilden, wodurch Leistungsrauschen und elektromagnetische Störungen (EMV) wirksam reduziert werden, um sicherzustellen, dass die vom Sensor erfassten Signale nicht gestört werden, und um die Messgenauigkeit der Sensor-PCBA zu verbessern.

6. Wärmemanagementdesign: Herausforderungen bei der Wärmeableitung lösen

Bei Hochleistungssensorkomponenten sind thermische Durchkontaktierungen und Kupfer-Masseebenen auf der PCBA so konzipiert, dass sie die von den Komponenten erzeugte Wärme schnell ableiten und so Leistungseinbußen oder eine verkürzte Lebensdauer aufgrund hoher Temperaturen verhindern.

Produktion und Qualitätskontrolle: Die End-to-End-Qualitätssicherung von UNIXPLORE

Die Sensor-PCBA als Kernkomponente des Sensors bestimmt direkt die Stabilität des Produkts. UNIXPLORE hat ein umfassendes Qualitätskontrollsystem von der „Rohstoffbeschaffung bis zur Lieferung des fertigen Produkts“ eingerichtet, um sicherzustellen, dass jeder SensorPCBAerfüllt Kundenanforderungen:

1. Rohstoffbeschaffung: Originalprodukte garantiert, rückverfolgbar

Wir haben langfristige Partnerschaften mit weltweit renommierten Komponentenlieferanten (wie TI, ST und Infineon) aufgebaut. Alle Komponenten werden über legitime Kanäle gekauft und bieten Original-Werksgarantiezertifikate und Materialrückverfolgbarkeitscodes, um gefälschte und minderwertige Produkte auszuschließen.

2. Produktionsausrüstung: Hochpräzise automatisierte Produktionslinie

Ausgestattet mit fortschrittlicher Ausrüstung wie Hochgeschwindigkeits-SMT-Bestückungsmaschinen von Yamaha, 10-Zonen-Reflow-Lötöfen und vollautomatischen AOI-Inspektionsgeräten erreichen wir eine Automatisierung bei der Bauteilplatzierung, beim Löten und beim Testen. Die Platzierungsgenauigkeit kann ±0,02 mm erreichen und gewährleistet so die Schweißqualität.

3. Dreifaches Testen: Gewährleistung einer stabilen Leistung

Jede PCBA durchläuft die folgenden Tests, bevor sie das Werk verlässt:

Elektrische Tests: Flying-Probe-Tests/Nagelbetttests zur Erkennung elektrischer Fehler wie offene Schaltkreise und Kurzschlüsse;

Funktionstests: Simulation der tatsächlichen Arbeitsumgebung, um die Signalerfassungs- und Übertragungsleistung des Sensors zu testen;

Zuverlässigkeitstests: Alterungstests bei hohen und niedrigen Temperaturen, Vibrationstests und Salzsprühtests, um die Anpassungsfähigkeit des Produkts an raue Umgebungen sicherzustellen.

4. Produktionskapazität: Erfüllung unterschiedlicher Auftragsanforderungen

Derzeit erreicht unsere jährliche Produktionskapazität 1,5 Millionen PCBAs und 150.000 Fertigprodukte. Ganz gleich, ob es sich um Kleinserien-Musterbestellungen oder großvolumige Massenproduktionsaufträge handelt, wir können pünktlich liefern.
