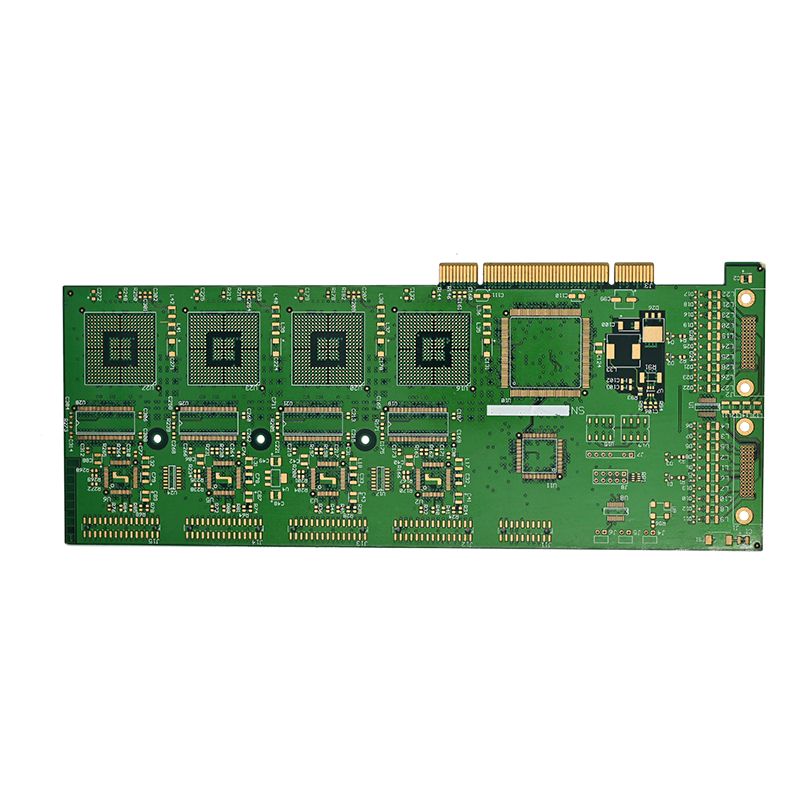

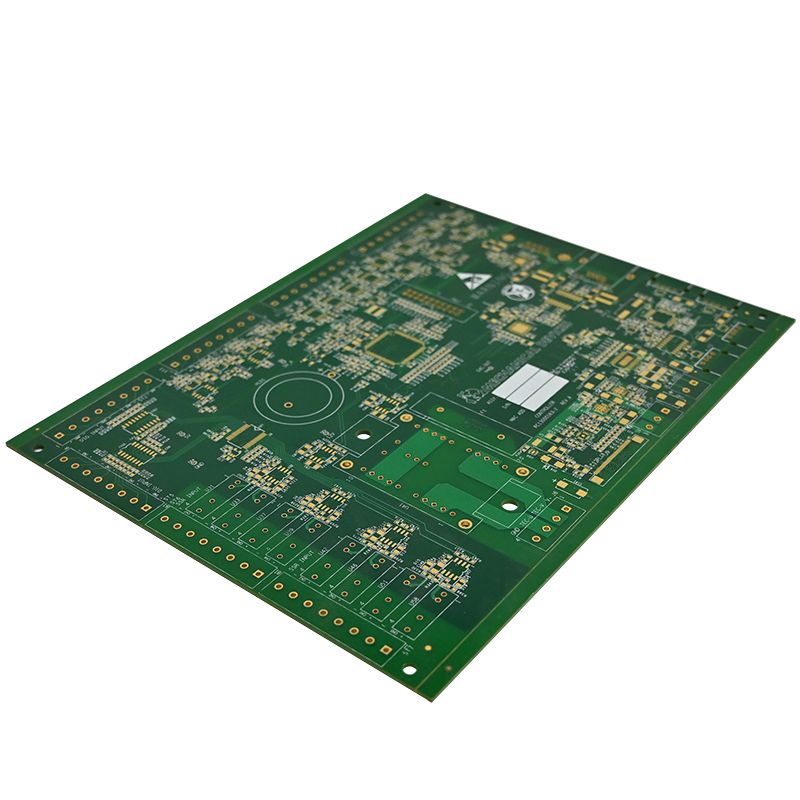

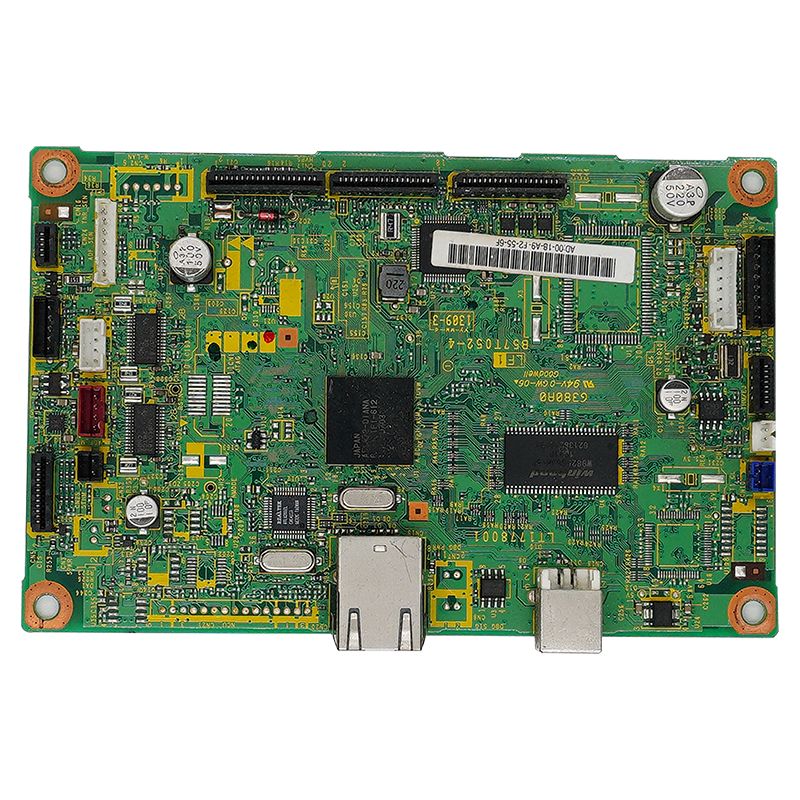

Lötroboter PCBA

Technische Kernfunktionen

1. Erweiterte Bewegungssteuerung

Inverse Kinematik-Integration: Verwendet D-H-Parametermethoden für eine nahtlose Zuordnung zwischen Gelenkvariablen und Endeffektor-Posen.

Reibungslose Trajektorienplanung: Fortschrittliche Interpolationsalgorithmen optimieren Geschwindigkeitskurven und sorgen für reibungslose Übergänge in gewellten oder segmentierten Schweißnähten, während Singularitäten vermieden werden.

Mehrachsige Zusammenarbeit: Unterstützt die synchronisierte Steuerung mehrerer Verbindungen für komplexe Schweißpfade mit einem Steuerungsgenauigkeitsfehler von ±0,05 mm.

2. Anpassung des Schweißprozesses

Parameteroptimierung in Echtzeit: Passt Drahtvorschubgeschwindigkeit, Strom und Spannung basierend auf Lichtbogen-Feedbacksignalen dynamisch an.

Segmentierte Pfadoptimierung: Spezielle Handhabung für Übergangsabschnitte in gewellten Schweißnähten, um die Konsistenz der Schweißnaht und die Integrität der Verbindung sicherzustellen.

3. Zuverlässigkeit auf Industrieniveau

Anti-Interferenz-Architektur: Spezielles Layout zur Isolierung von Hochleistungsschweißgeräuschen von empfindlichen Logikschaltkreisen.

Kommunikationsprotokolle: Einsatzbereite Schnittstellen für EtherCAT-, Profinet- und SPS-Integration.

Hervorragende Fertigungsqualität

So entwerfen Sie eine Lötroboter-PCBA

Die Entwicklung einer Hochleistungs-Lötroboter-PCBA erfordert eine umfassende Berücksichtigung mehrerer Dimensionen, von der Planung der Systemarchitektur über die Hardware-Herstellung, Software-Steuerung bis hin zur abschließenden Überprüfung. Im Folgenden werden die wichtigsten Konstruktionspunkte aufgeführt, um sicherzustellen, dass das Produkt den harten Anforderungen industrieller Schweißszenarien gerecht wird.

1. Systemarchitektur und funktionale Planung

Die PCBA des Lötroboters muss eine nahtlose Integration mehrerer Funktionsmodule erreichen, die Bewegungssteuerung, Schweißleistungsmanagement, Sensorschnittstellen und Kommunikationsmodule umfassen, um ein stabiles und effizientes Steuerungssystem zu bilden.

Bewegungssteuerungsabschnitt: Unterstützt die mehrachsige kollaborative Trajektorienplanung (z. B. 4-DOF-Steuerung im kartesischen Koordinatensystem) und wandelt den Weg des Schweißbrenner-Endeffektors durch einen inversen Kinematikalgorithmus in Gelenkwinkelbefehle um, um die Präzision der Schweißtrajektorie sicherzustellen.

Abschnitt „Schweißprozess“: Er kann die Schweißparameter in Echtzeit an verschiedene Schweißmaterialien und Verbindungstypen anpassen. Beispielsweise wird bei gewellten Schweißnähten eine segmentierte Steuerung (z. B. Übergangsabschnitte, die gerade Abschnitte verbinden) eingesetzt, um Schweißfehler zu vermeiden und die Schweißstabilität sicherzustellen.

Kommunikationsschnittstelle: Reserviert industrietaugliche Kommunikationsschnittstellen wie EtherCAT oder Profinet, die eine effiziente Dateninteraktion mit übergeordneten Computern oder SPSen ermöglichen und so eine integrierte Steuerung der gesamten Produktionslinie ermöglichen.

2. Hardware-Design und PCBA-Herstellung

Mit PCBA als Kern folgt das Hardware-Design den Prinzipien hoher Zuverlässigkeit, starker Entstörung und hoher Präzision und kontrolliert streng jede Verbindung des Herstellungsprozesses, um die Produktqualität sicherzustellen.

PCB-Designphase: Führen Sie eine Überprüfung der Rationalität des Schaltungslayouts durch Simulationstechnologie durch und konzentrieren Sie sich dabei auf die Kontrolle der Schaltungsgenauigkeit (Fehler innerhalb von ±0,05 mm) und der Zuverlässigkeit der Zwischenschichtverbindungen, um Signalstörungen zu vermeiden.

Komponentenauswahl: Schlüsselkomponenten (z. B. Mikrocontroller, Leistungstreiberchips) basieren alle auf Produkten in Industriequalität und werden einer strengen Lieferantenüberprüfung und eingehenden Materialprüfung unterzogen, um einen stabilen Betrieb in rauen Industrieumgebungen sicherzustellen.

Herstellungsprozess: Der gesamte Prozess umfasst Materialvorbereitung (Maßfehler innerhalb von ±0,1 mm), Laserbohren (Mikrolochgenauigkeit unter 0,2 mm), Kupferplattieren, fotochemisches Ätzen, Lötmaskendruck usw., um die Schaltkreisintegrität und die Anpassungsfähigkeit an die Umgebung sicherzustellen.

Lötprozess: Kombinieren Sie die SMT-Platzierung (z. B. hochpräzise 0402/0201-Gehäusekomponenten) mit der DIP-Einfügung (für Hochleistungsgeräte) und verwenden Sie Reflow-Löt- und Wellenlöttechnologien, um die Zuverlässigkeit der Komponentenverbindung sicherzustellen; Entfernen Sie abschließend das restliche Flussmittel durch einen Reinigungsprozess, um die Produktstabilität zu verbessern.

3. Softwaresteuerung und Algorithmusimplementierung

Das Softwaresystem des Lötroboters PCBA realisiert eine tiefe Integration von Bewegungssteuerung und Schweißprozess und nutzt leistungsstarke Algorithmen, um Schweißpräzision und -effizienz sicherzustellen.

Inverse Kinematik-Lösung: Verwenden Sie die D-H-Parametermethode, um die Zuordnungsbeziehung zwischen Gelenkvariablen und Endeffektorhaltung herzustellen, und verarbeiten Sie den Schweißpfad in Segmenten (z. B. Übergangssegmente und gerade Segmente von gewellten Schweißnähten), um die Kontinuität und Gleichmäßigkeit der Bewegung sicherzustellen.

Trajektorienplanungsalgorithmus: Erzeugen Sie glatte gemeinsame Bewegungspfade, vermeiden Sie einzelne Punkte im Bewegungsprozess und optimieren Sie die Geschwindigkeitskurve durch einen Interpolationsalgorithmus, um durch Bewegungsmutationen verursachte Schweißfehler zu reduzieren.

Parameteranpassung in Echtzeit: Passen Sie die Drahtvorschubgeschwindigkeit und den Schweißstrom basierend auf Rückmeldungssignalen (z. B. Lichtbogenspannung, Stromwellenform) dynamisch an, um sich an Änderungen der Schweißbedingungen anzupassen und eine gleichbleibende Schweißqualität sicherzustellen.

Über UNIXPLORE: Ihr zuverlässiger PCBA-Partner

Unsere Geschichte

Unixplore Electronics Co.,Ltd wurde 2011 gegründet und konzentriert sich auf die Bereitstellung schlüsselfertiger elektronischer Vertragsfertigungsdienstleistungen aus einer Hand. Dazu gehören PCB- und PCBA-Design und -Fertigung, Teilebeschaffung, SMT- und DIP-Montage, Programmierung, Funktionstests, konforme Beschichtung, Gehäusebau, Kabelbaum- und Kabelmontage, Endproduktmontage, Verpackung usw. Unsere Produkte werden häufig in den Bereichen Haushaltsgeräte, Automobil, Sicherheitssysteme, Unterhaltungselektronik, Industriesteuerung, medizinische Geräte, Gesundheitswesen, Smart Home, Militär, Luftfahrt und anderen Bereichen eingesetzt.

Anwendungsfelder

Haushaltsgeräte · Industrielle Steuerung · Automobil · Unterhaltungselektronik · Medizinische Geräte · Sicherheitssystem · Gesundheitswesen · LED-Beleuchtung

Unsere Fabrikstärke

Produktionskapazität: Jährliche Produktionskapazität von mehr als 1.500.000 PCBAs und 150.000 Sätzen fertiger Produktmontagen, die den Anforderungen sowohl von Großserien- als auch von Kleinserienaufträgen gerecht werden können.

Kooperationskonzept: Engagement für den Aufbau langfristiger konstruktiver Kooperationsbeziehungen mit globalen Kunden, wobei der Schwerpunkt auf Qualitätsverbesserung und Kostenoptimierung liegt und der Grundsatz „beste Qualität, schnellere Lieferung, geringere Kosten, keine Risiken“ eingehalten wird.

Bestellflexibilität: Akzeptieren Sie Bestellungen in kleinen Mengen, ohne MOQ-Beschränkung und unterstützen Sie vollständig die individuellen Bedürfnisse der Kunden.

Unser Zertifikat

Unser Betrieb ist nach ISO 9001:2015 und IPC-610E-Standard zertifiziert und setzt ein internationales Qualitätsmanagementsystem strikt um, um sicherzustellen, dass jedes Produkt hohen Qualitätsstandards entspricht.

Produktionsausrüstung

Wir verfügen über eine eigene Fabrik von mehr als 3.000 Quadratmetern, die mit professionellen Produktions- und Prüfgeräten ausgestattet ist, um die Produktqualität nachhaltig zu unterstützen:

Forschungs- und Entwicklungsteam: 20 professionelle Forschungs- und Entwicklungsingenieure, die technische Unterstützung für kundenspezifisches Design und Produktoptimierung bieten.

Produktionslinien: 6 SMT-Produktionslinien, 4 DIP-Montagelinien, 2 Fertigprodukt-Montagelinien, die eine effiziente und automatisierte Produktion ermöglichen.

Testausrüstung: 2 Alterungstesträume, 2 Testräume für hohe und niedrige Temperaturen und eine Vielzahl fortschrittlicher Testinstrumente, mit denen verschiedene Stabilitäts-, Zuverlässigkeits- und Funktionstests an PCBA durchgeführt werden können.

Hauptausrüstung: Hochgeschwindigkeits-SMT-Maschine von Yamaha, Reflow-Lötmaschine mit 10 Temperaturzonen, Reflow-Lötmaschine mit 9 Temperaturzonen usw., um die Präzision und Effizienz der Produktion sicherzustellen.

Einladung zur Zusammenarbeit

Wir heißen Ihre ODM/OEM-PCBA- und fertigen elektronischen Produktbestellungen herzlich willkommen. Egal, ob Sie maßgeschneiderte elektronische Montageprojekte haben oder professionelle PCBA-Fertigungsdienstleistungen benötigen, kontaktieren Sie uns noch heute und wir werden Ihnen hochwertige, effiziente und kostengünstige Lösungen anbieten.
