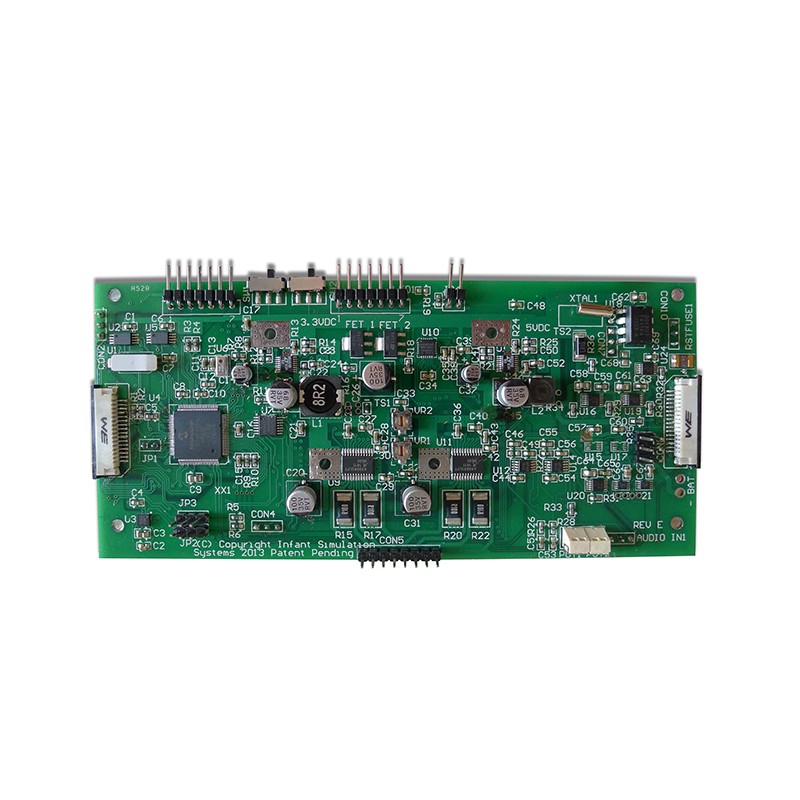

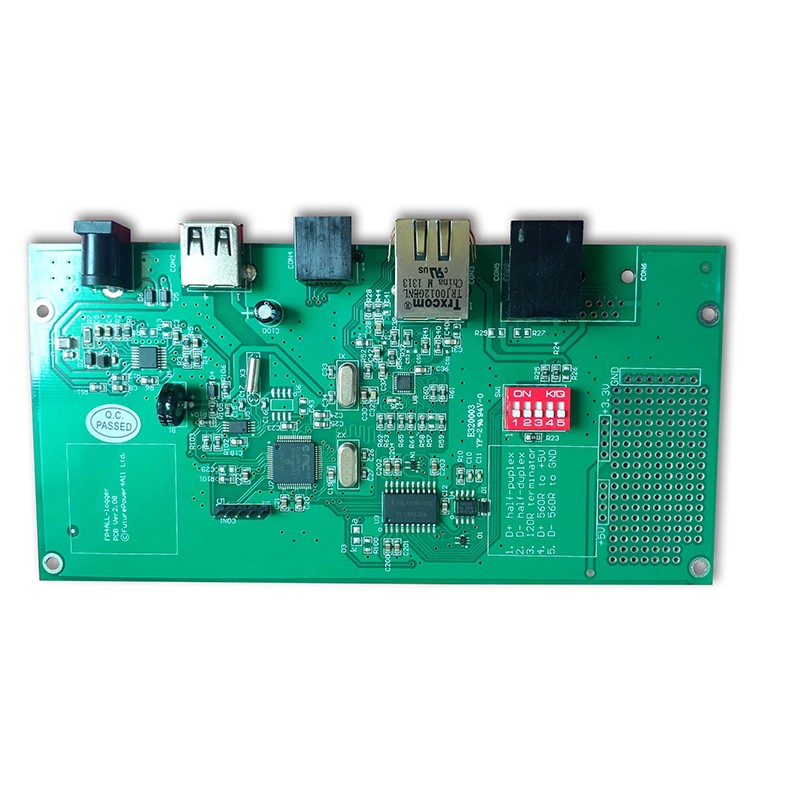

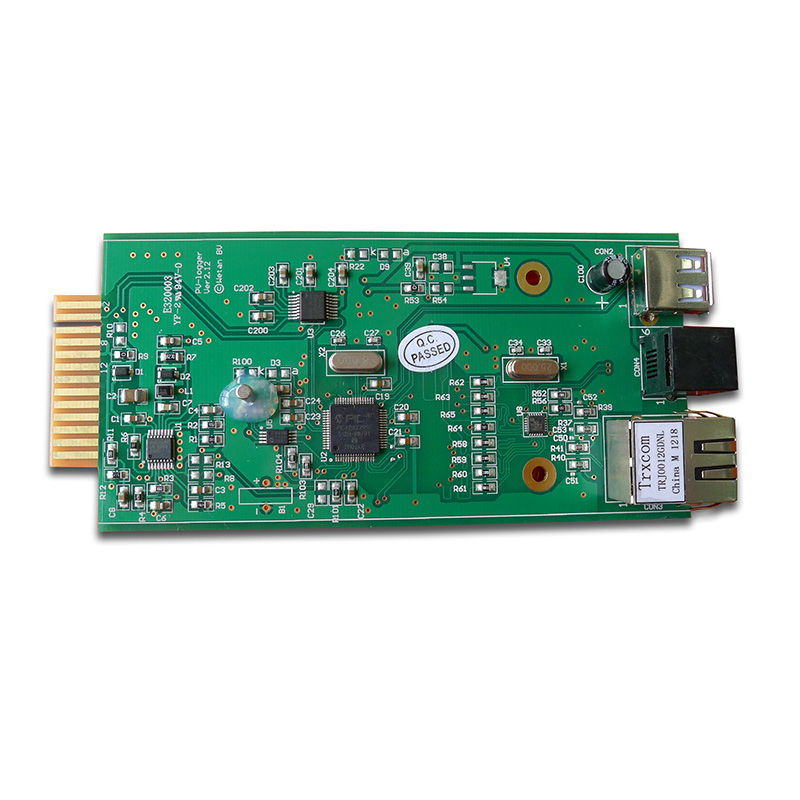

Datenlogger PCBA

Produktbeschreibung

Wie entwerfe ich eine Datenlogger-PCBA-Steuerplatine?

Wenn Sie auf der Suche nach hochwertigen, in China hergestellten Datenlogger-PCBAs sind, sind Sie bei Unixplore Electronics genau richtig. Wir bieten eine vielfältige Auswahl an Produkten zu wettbewerbsfähigen Preisen sowie einen außergewöhnlichen Kundendienst. Wir sind auch daran interessiert, mit potenziellen Partnern zusammenzuarbeiten, um eine für beide Seiten vorteilhafte Beziehung aufzubauen.

Die Datenlogger-Platine ist der Kernbestandteil des Datenloggers, der für die Erfassung, Verarbeitung, Speicherung und Übertragung von Daten verantwortlich ist. Je nach Anwendungsbereich und Bedarf kann die Datenlogger-Leiterplatte unterschiedliche Schaltungsdesigns und elektronische Komponenten aufweisen, umfasst jedoch in der Regel die folgenden Teile:

Signalerfassungsschaltung:Es dient dazu, verschiedene Signale wie Temperatur, Luftfeuchtigkeit, Druck, Licht usw. zu erfassen und ein analoges Signal in ein digitales Signal umzuwandeln.
Datenverarbeitungsschaltung:Es dient der Verarbeitung und Analyse der gesammelten Daten, z. B. Berechnung, Filterung, Statistik usw.
Datenspeicherschaltung:Es wird verwendet, um die erfassten und verarbeiteten Daten im Speicher oder Speicher zu speichern und sie anschließend zu lesen und zu verarbeiten.
Datenübertragungsschaltung:Es wird verwendet, um gesammelte und verarbeitete Daten an andere Geräte oder Netzwerke wie serielle Schnittstellen, Bluetooth, Wi-Fi usw. zu übertragen.
Stromverwaltungsschaltung:Es wird verwendet, um eine stabile Stromversorgung für die gesamte Leiterplatte bereitzustellen, um sicherzustellen, dass die Leiterplatte normal funktionieren kann.
Mensch-Maschine-Schnittstellenschaltung:Daten, die zur Anzeige und Verarbeitung von Daten und zum Betrieb von Steuerdatenschreibern wie LCD-Display, Tasten usw. verwendet werden.

Unixplore bietet einen schlüsselfertigen Service aus einer Hand für Ihr EMS-Projekt. Kontaktieren Sie uns gerne für den Bau Ihres Boards. Wir können Ihnen innerhalb von 24 Stunden nach Erhalt Ihres Angebots ein Angebot unterbreitenGerber-DateiUndStücklistenliste!

Herstellung von Datenlogger-PCBA

* Vom Kunden bereitgestellte Gerber-Datei und Stücklistenliste
* Blanko-Leiterplatte hergestellt, Komponenten von uns gekauft
* Leiterplattenfertigung mit vollständig montierten Teilen
* Vor dem Versand 100 % funktionsgeprüft
* RoHS-konformer, bleifreier Herstellungsprozess
* Schnelle Lieferung, mit unabhängigem ESD-Paket
* Elektronischer Fertigungsservice aus einer Hand für PCB-Design, PCB-Layout, PCB-Herstellung, Komponentenbeschaffung, PCB-SMT- und DIP-Montage, IC-Programmierung, Funktionstest, Verpackung und Lieferung

Unixplore PCB- und PCB-Montagefähigkeit

Parameter	Fähigkeit
Lagen	1-40 Schichten
Montagetyp	Durchkontaktierung (THT), Oberflächenmontage (SMT), gemischt (THT+SMT)
Mindestkomponentengröße	0201(01005 Metrisch)
Maximale Komponentengröße	2,0 Zoll x 2,0 Zoll x 0,4 Zoll (50 mm x 50 mm x 10 mm)
Komponentenpakettypen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP usw.
Minimaler Pad-Pitch	0,5 mm (20 mil) für QFP, QFN, 0,8 mm (32 mil) für BGA
Mindestspurbreite	0,10 mm (4 mil)
Mindestspurabstand	0,10 mm (4 mil)
Mindestbohrgröße	0,15 mm (6 mil)
Maximale Boardgröße	18 Zoll x 24 Zoll (457 mm x 610 mm)
Plattenstärke	0,0078 Zoll (0,2 mm) bis 0,236 Zoll (6 mm)
Plattenmaterial	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Hochfrequenz, FPC, Starr-Flex, Rogers usw.
Oberflächenfinish	OSP, HASL, Flash Gold, ENIG, Gold Finger usw.
Lotpastentyp	Bleihaltig oder bleifrei
Kupferdicke	0,5 Unzen – 5 Unzen
Montageprozess	Reflow-Löten, Wellenlöten, Handlöten
Inspektionsmethoden	Automatisierte optische Inspektion (AOI), Röntgen, visuelle Inspektion
Prüfmethoden im eigenen Haus	Funktionstest, Sondentest, Alterungstest, Hoch- und Tieftemperaturtest
Seitenwechsel	Probenahme: 24 Stunden bis 7 Tage, Massendurchlauf: 10 – 30 Tage
Standards für die Leiterplattenbestückung	ISO9001:2015; ROHS, UL 94V0, IPC-610E Klasse II

Unixplore Mehrwert-EMS-Service

● IC-Vorprogrammierungsdienst mit Dateien im HEX-, ELF- und BIN-Format.
● Datenlogger-PCBA-Funktionstestvorrichtung, angepasst an die Testanforderungen des Kunden
● Boxbau-Service einschließlich Kunststoff- und Metallgehäuseformen und Teileproduktion
● Schutzlackierung einschließlich selektiver Lackbeschichtung, Epoxidharzverguss
● Kabelbaum und Kabelbaugruppe
● Zusammenbau des fertigen Produkts, einschließlich Box, Bildschirm, Membranschalter, Etikettierung und individueller Karton- oder Einzelhandelsverpackung.
● Verschiedene Tests Dritter für PCBA sind auf Anfrage erhältlich
● Unterstützung bei der Produktzertifizierung

PCBA-Produktionsverfahren
