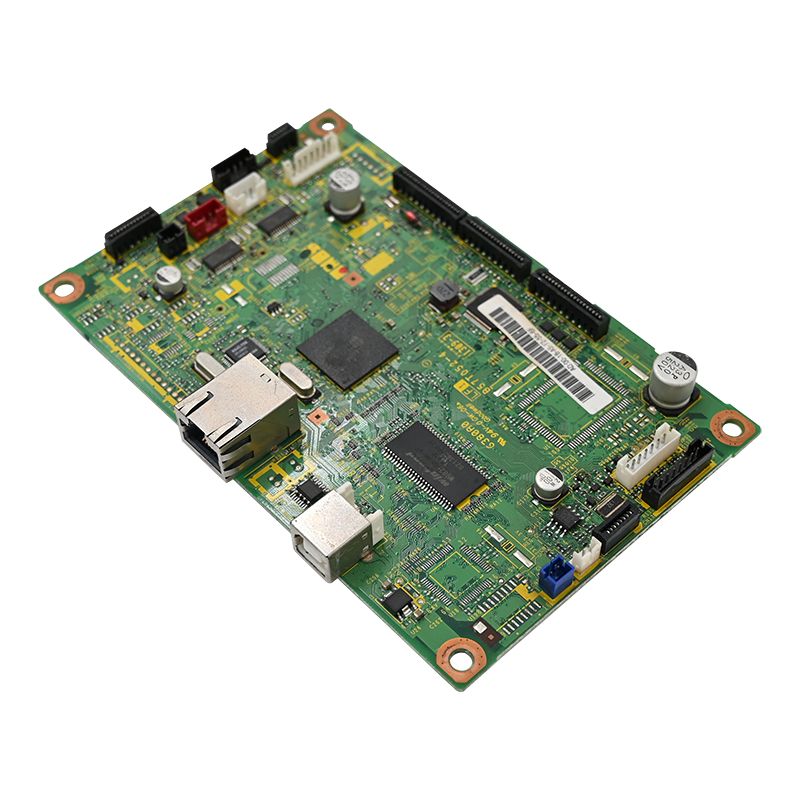

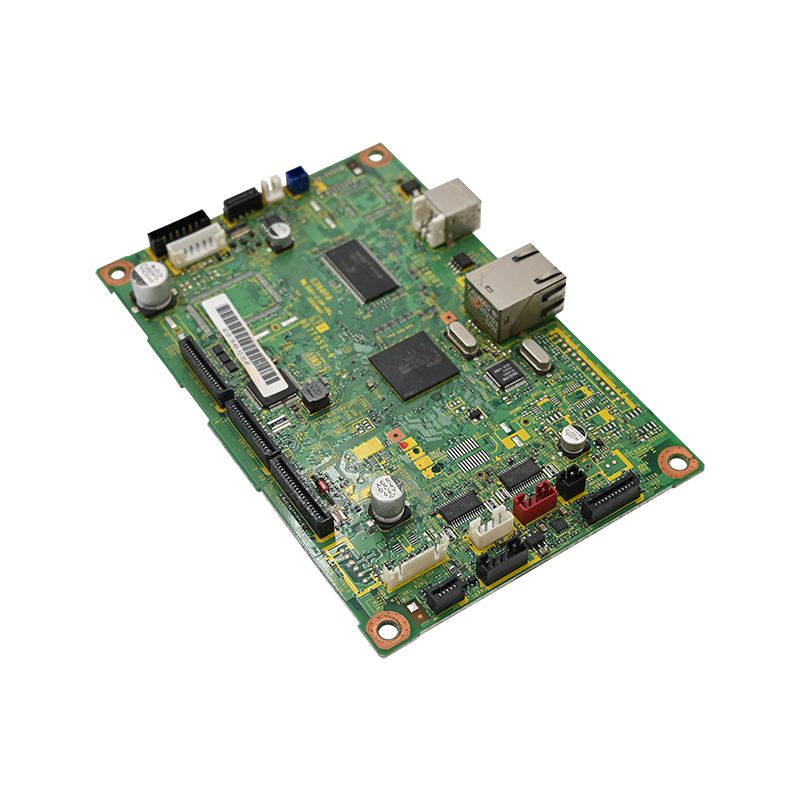

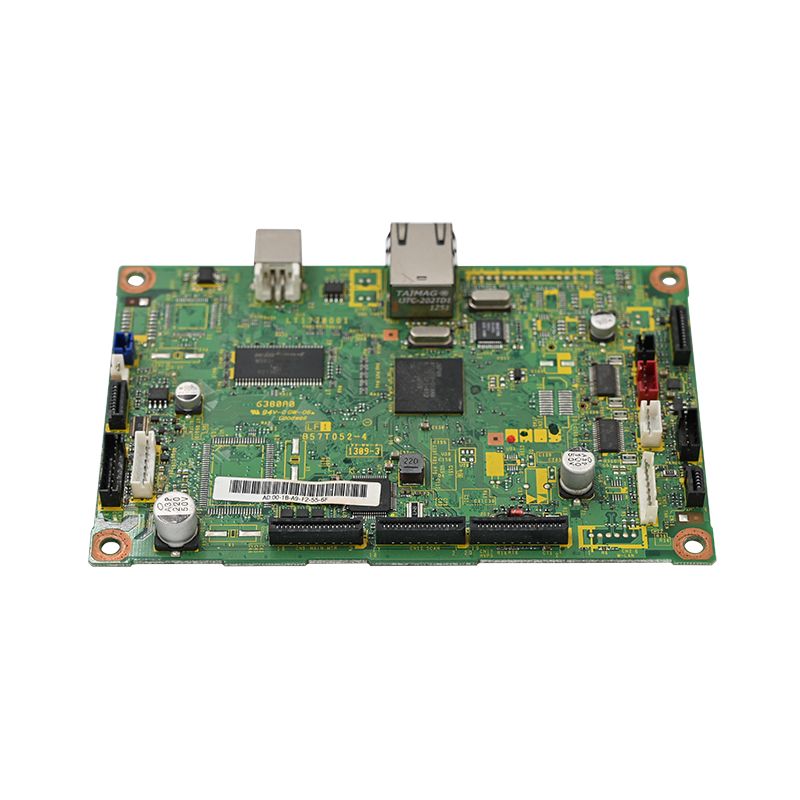

Obd-Scanner PCBA

Da Fahrzeuge zunehmend computerisiert werden, steigt die Nachfrage nach hochpräzisen, langlebigen OBD2-Scannern (On-Board-Diagnose) weiter. Bei Unixplore Electronics bieten wir einen umfassenden PCBA-Fertigungsservice für OBD2-Scanner an – vom PCB-Layout und der Komponentenbeschaffung bis hin zur Montage, Prüfung und konformen Beschichtung.

Mit über einem Jahrzehnt Erfahrung in der Automobilelektronikbranche sind unsere PCBA-Lösungen für OBD2-Scanner so konzipiert, dass sie den rauen Umgebungen von Kfz-Werkstätten und Motorräumen standhalten.

Warum sollten Sie Unixplore für Ihre OBD2-Scanner-PCBA wählen?

• Qualität in Automobilqualität: Unsere Platinen bestehen aus Komponenten, die für -40 °C bis +105 °C ausgelegt sind und den Betrieb unter extremen Motorhaubentemperaturen gewährleisten.
• Schlüsselfertige Fertigung: Wir bieten Service aus einer Hand, einschließlich SMT-Montage, Funktionstests und Gehäusebau.
• Zuverlässigkeitsfokus: Zu den Funktionen gehören ein 4-lagiges PCB-Design für Signalintegrität, eine konforme Beschichtung für Korrosionsschutz und strenge In-Circuit-Tests (ICT).
• Zertifizierte Exzellenz: Unsere Einrichtung ist nach ISO 9001:2015 zertifiziert und entspricht den IPC-610E-Standards.

Kernspezifikationen unseres OBD2-Scanners PCBA

Unsere professionellen OBD2-Scannerkarten sind mit nicht verhandelbaren Parametern ausgestattet, um die Kompatibilität mit Fahrzeugen ab Baujahr 1996 (sowohl Benziner als auch Diesel) sicherzustellen.

Empfohlene Stücklisten- und Komponentenbeschaffung

Wir verwenden ausschließlich erstklassige Komponenten von autorisierten Händlern, um Langlebigkeit und Leistung zu gewährleisten.

• Transceiver: CAN-Transceiver in Automobilqualität + ISO9141/KWP2000-konformer Transceiver für robuste Buskommunikation.

• Schutz: Diodenarray zur Unterdrückung transienter Spannungen zum Schutz vor Lastabfällen.

• Konnektivität: 16-poliger OBD2-Stecker, vergoldet mit Verriegelung (verhindert Kontaktoxidation und gewährleistet langfristige Zuverlässigkeit bei häufigen Steckzyklen).

• Spannungsregler: 5V/400mA-Low-Dropout-Regler in Automobilqualität sorgt für eine stabile Stromversorgung.

Unser Herstellungsprozess: Qualität ohne Kompromisse

Wir befolgen einen strengen Herstellungsablauf, um Ausfälle vor Ort und Garantierückgaben zu minimieren.

1. PCB-Layout und Signalintegrität

• Sternerdung: Analoge und digitale Erdung werden getrennt und nur an einem einzigen Punkt in der Nähe der Stromversorgung verbunden, um Rauschen zu reduzieren.

• Impedanzkontrolle: CAN_H/CAN_L-Leiterbahnen sind parallel und in der Länge angepasst (120 Ω ±10 % Differenzimpedanz).

• ESD-Platzierung: Für optimale Sicherheit werden die Schutzkomponenten innerhalb von 5 mm von den OBD2-Anschlussstiften platziert.

2. Montage und Löten

• Bleifreies Lot: Verwendung von SAC305-Lot für RoHS-Konformität.

• Durchgangssteckverbinder: Für den 16-poligen OBD2-Stecker spezifiziert, um Risse nach wiederholten Steckzyklen zu verhindern.

• Schutzbeschichtung: Zum Schutz vor Feuchtigkeit und chemischen Tropfen wird eine Acryl- oder Silikonbeschichtung aufgetragen.

3. In-Circuit-Tests (ICT) und Kalibrierung

Jede OBD2-Scanner-PCBA muss vor dem Versand ein strenges Protokoll erfüllen:

• Durchgangstest: Prüft alle 16 Pins auf Kurzschlüsse.

• Handshake-Test: Durchläuft CAN, KWP, J1850 mithilfe eines programmierbaren Fahrzeugsimulators.

• Prüfung der Stromaufnahme: Im Leerlauf (Zündung aus) wurde überprüft, dass sie <70 mA beträgt, um ein Entladen der Autobatterie zu verhindern.

Häufige Fehlerarten und unsere Prävention

Mehrwertdienste: Bluetooth/WiFi-Integration

Das Hinzufügen drahtloser Konnektivität zu OBD2-Scannern führt häufig zu EMV-Problemen. Wir verfügen über das technische Fachwissen, um Bluetooth/WiFi erfolgreich zu integrieren und gleichzeitig die EMV-Standards der Automobilindustrie (z. B. CISPR 25) zu erfüllen.

Physische Isolierung: Der drahtlose Bereich ist von den CAN-Leitungen isoliert, um Störungen zu minimieren.
Separate Stromversorgung: Spezieller Spannungsregler für das Funkmodul, um Rauschkopplung zu verhindern.
Ferritperlen und Gleichtaktdrosseln: Wird an Stromeingängen und CAN-Leitungen verwendet, um Emissionen zu unterdrücken und die Signalintegrität sicherzustellen.

Über Unixplore Electronics

• Unixplore Electronics Co., Ltd. wurde 2011 gegründet und ist ein führender Anbieter schlüsselfertiger elektronischer Auftragsfertigungsdienstleistungen aus einer Hand.

• Fabrikkapazität: Über 3.000 m² große Fabrik mit 6 SMT-Linien und 4 DIP-Linien.

• Jährliche Produktion: Über 1.500.000 Stück PCBAs und 150.000 Sätze fertiger Produkte.

• Globale Reichweite: Wir exportieren nach Nordamerika, Europa und Ozeanien.

Sind Sie bereit, Ihr OBD2-Scanner-Projekt zu starten?

• Keine Mindestbestellmenge (KEIN MOQ)
• Kostenlose technische Beratung und DFM-Überprüfung
• Prototypenversand in nur 72 Stunden

Lassen Sie nicht zu, dass Ihre Kfz-Diagnoseprodukte im Entwurfsstadium stecken bleiben. Mit über einem Jahrzehnt Erfahrung in der PCBA-Herstellung für Automobilelektronik hilft Unixplore Ihnen, Ihre Designs schnell in hochwertige, massenproduktionsreife Produkte umzuwandeln.
