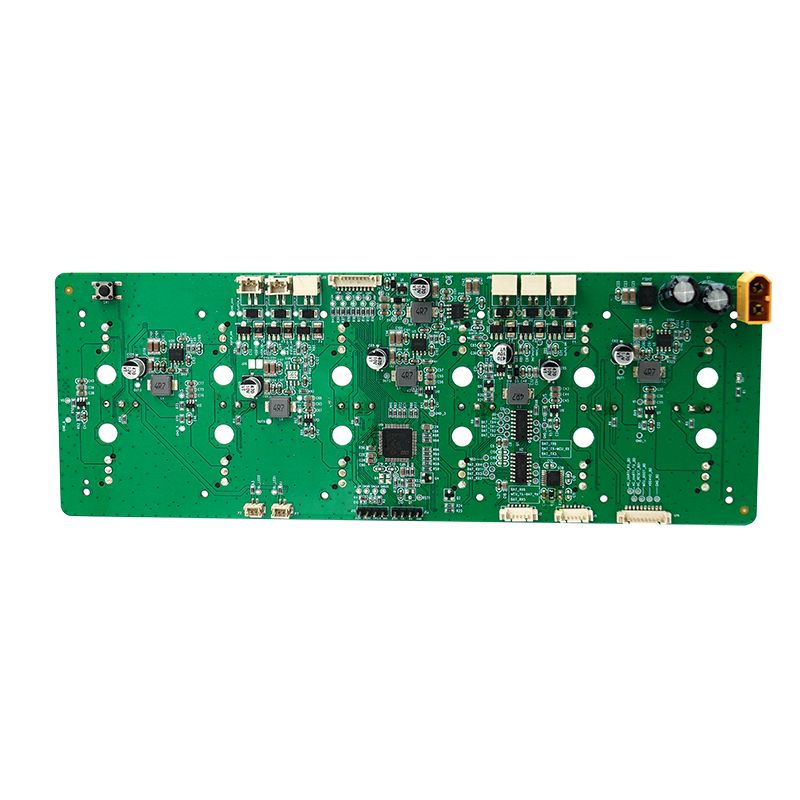

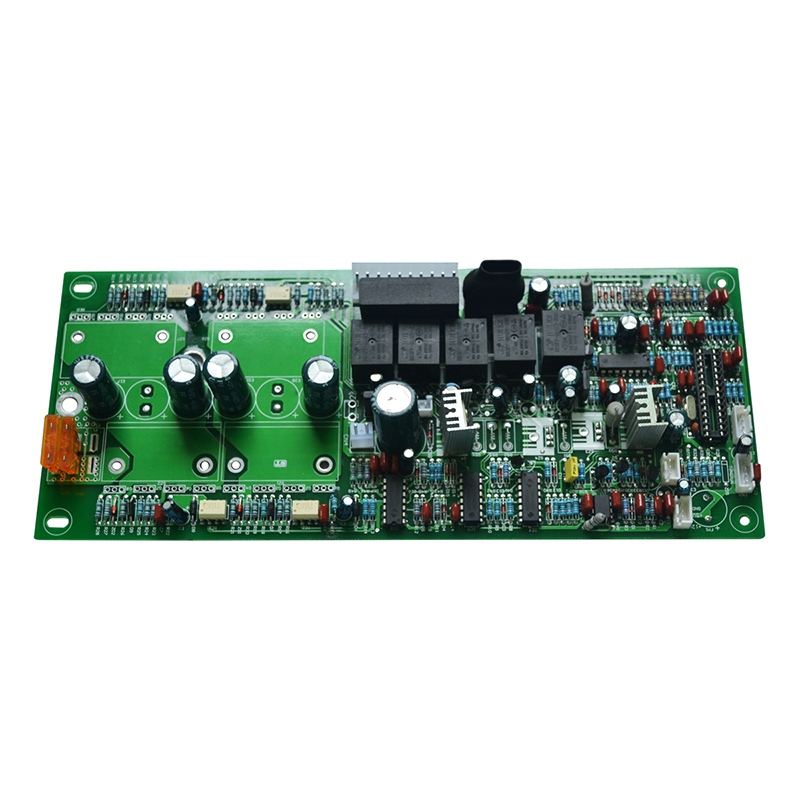

Massagepistole PCBA

Wie ist das Verfahren zur Herstellung von Massagepistolen-PCBA: Ein 20-Jahres-Herstellungsleitfaden

Bei der PCBA-Produktion von Massagepistolen sind hohe Stromanforderungen, eine bürstenlose Motorsteuerung und Benutzersicherheit erforderlich. Nachdem ich zwei Jahrzehnte lang Motorantriebselektronik hergestellt habe, habe ich erlebt, dass Konstruktionen überhitzt sind, unter Last an Geschwindigkeit verloren haben oder Gefahren für die Batterie verursacht haben. Dieses schrittweise Verfahren deckt den gesamten Produktionsablauf von der Komponentenauswahl bis zum Endtest ab.

Standard-Produktionsablauf für Massagepistole PCBA

Jede Massagepistole PCBA folgt einer 9-Schritte-Sequenz. Das Überspringen eines Schritts erhöht die Fehlerquote im Feld.

Schritt 1 – Komponentenbeschaffung und Eingangsprüfung

Test: Probieren Sie 50 MOSFETs aus jeder Charge. Messen Sie Rds(on) bei 25 °C und 80 °C. Bei hohen Temperaturen Chargen mit mehr als 7 mΩ ablehnen.

Schritt 2 – Lötpastenschablone und Drucken

Wichtig: Stufenschablone verwenden – 0,12 mm dick unter MOSFETs, 0,10 mm unter MCU und Sensoren. Eine Dicke allein verursacht entweder Öffnungen oder Brücken.

Schritt 3 – SMT-Montage und Reflow

• Platzierungsreihenfolge: Hall-Sensoren → Passive → MOSFETs → MCU → Anschlüsse
• Reflow-Profil: Spitzentemperatur 245 °C für 10 Sekunden (bleifrei)
• Stickstoffatmosphäre – Erforderlich für QFN-Pakete (MCU, Gate-Treiber)
• Röntgeninspektion – Obligatorisch für die Prüfung von Hohlräumen unter MOSFET-Pads (Hohlräume < 20 %).

Schritt 4 – Selektives Löten für Durchgangslochkomponenten

Für die mechanische Festigkeit der Massagepistole PCBA sind häufig Teile mit Durchgangsbohrungen erforderlich:

Teile mit Durchgangsloch nicht reflowlöten. Ihre Kunststoffkörper schmelzen im 245 °C heißen Ofen.

Motorantriebsschaltungsdesign für Massagepistole PCBA

Der Motorantriebsabschnitt bestimmt die Handhabung des Blockierstroms und die Batterielaufzeit.

Dreiphasiger bürstenloser Gleichstrommotor (BLDC).

Thermisches Design: Jeder MOSFET verbraucht bis zu 2 W bei 20 A. Verwenden Sie thermische Durchkontaktierungen (9 pro MOSFET), die mit dem unteren Kupferguss (mindestens 2 oz) verbunden sind.

Energieverwaltung für Akku und Laden

Kritische Sicherheit: Verwenden Sie zwei unabhängige Überstromschutzpfade – einen im Gate-Treiber und einen im Batterieschutz-IC. Ein einzelner Fehler darf nicht dazu führen, dass der Motor ungesteuert läuft.

Firmware-Programmierung und -Kalibrierung

Kein Massagepistolen-PCBA verlässt die Produktion ohne vollständige Kalibrierung.

Programmiersequenz

1. Bootloader-Flash – über SWD oder UART (5 Sekunden)
2. Kalibrierungskonstanten – gespeichert im EEPROM oder MCU-Flash
3. Geschwindigkeits-Nachschlagetabelle – PWM-Betrieb vs. Zieldrehzahl (12 Punkte)
4. Stall-Erkennungsschwelle – Strombegrenzung auf 22 A ± 1 A eingestellt

Kalibrierungsparameter pro Karte gespeichert

Warum Kalibrierung wichtig ist: Ohne Hall-Kalibrierung pro Platine erzeugt der Motor bei niedrigen Geschwindigkeiten ein hörbares Jammern. Nutzer lehnen Massagepistolen ab, die defekt klingen.

Montage und mechanische Integration

Die PCBA ist nutzlos, wenn sie nicht zum Griff passt oder keine Wärme ableitet.

Kühlkörper und thermische Schnittstelle

Test: Massagepistole PCBA 30 Minuten lang mit 2800 U/min laufen lassen. Die Temperatur des MOSFET-Gehäuses muss unter 85 °C bleiben.

Zugentlastung für Kabelbaum und Steckverbinder

• Batteriekabel – gelötet und dann mit Silikon verklebt (verhindert Biegeermüdung)
• Motorphasendrähte – JST-Stecker mit Verriegelung (mindestens 20 Zyklen)
• Knopfflexkabel – ZIF-Stecker, 0,5 mm Raster, nach dem Einstecken verklebt

Produktionstests und Qualitätskontrolle

Jede Massagepistolen-PCBA muss vor dem Zusammenbau diese fünf Tests bestehen.

Einbrenn- und Vibrationstest

Probieren Sie 5 % der Produktion für:

• 6 Stunden bei 2400 U/min – MOSFET-Temperatur über MCU-Sensor überwachen
• Zufällige Vibration – 5 Grms, 30 Minuten (simuliert ein fallengelassenes Werkzeug)
• Lade-Entlade-Zyklus – 3 Zyklen (überprüft den Schutz-IC)

FAQ – Häufige Fragen zur PCBA-Produktion von Massagepistolen

F1: Was führt dazu, dass die PCBA der Massagepistole unter Körperdruck an Leistung verliert?

A: Die Hauptursache ist eine unzureichende Gate-Treiberstärke für die High-Side-MOSFETs. Wenn der Druck die Motorlast erhöht, versucht der BLDC-Controller, den Strom zu erhöhen. Wenn der Bootstrap-Kondensator (der den High-Side-Gate-Treiber mit Strom versorgt) zu klein dimensioniert ist, fällt die Gate-Spannung unter den Schwellenwert des MOSFET und erhöht Rds(on) von 4 mΩ auf 20 mΩ. Dadurch entsteht eine Thermal-Runaway-Schleife:

Spannungsabfall → geringerer Gate-Antrieb → höherer Widerstand → mehr Hitze → weiterer Widerstandsanstieg

Der Fix erfordert drei Änderungen an der Platine der Massagepistole:

1. Wert des Bootstrap-Kondensators – Verwenden Sie mindestens 220 nF (viele Designs verwenden 47 nF). Berechnen Sie basierend auf der Gate-Ladung: C_boot = (Q_g × 10) / ΔV. Für typische MOSFETs (Q_g = 30 nC) bieten 220 nF einen sicheren Spielraum.
2. Spitzenstrom des Gate-Treibers – Wählen Sie einen Treiber mit einer Senken-/Quellenleistung von 1,5 A (z. B. DRV8320). Schwache Treiber (0,5 A) können die Bootstrap-Kappe bei hohen PWM-Arbeitszyklen nicht aufladen.
3. Bootstrap-Diode – Ultraschnelle Diode verwenden (trr < 50 ns). Der Standard 1N4148 hat eine Erholungszeit von 4 ns, aber nur eine Nennleistung von 100 mA – unzureichend für eine Massagepistolen-PCBA, die mit 20 kHz PWM betrieben wird. Wechseln Sie zu BAS3007 (1A, 10 ns).

Nach diesen Modifikationen bleibt der Stallstrom auch bei einem Körperdruck von 15 kg stabil bei 22 A.

F2: Wie verhindere ich Fehlauslösungen des Batterieschutz-ICs auf der PCBA der Massagepistole?

A: Falsche Auslöser treten auf, wenn Motorkommutierungsgeräusche in die Strommessleitung des Batterieschutz-ICs eingekoppelt werden. Die Phasenumschaltung des BLDC-Motors erzeugt Stromspitzen von 1 µs bis zu 50 A – zu schnell, als dass der Schutz-IC einen Kurzschluss erkennen könnte. Drei Hardware-Fixes beheben dieses Problem:

Tiefpassfilter am Sense-Eingang – Installieren Sie einen RC-Filter (10 Ω + 1 µF Keramik) direkt am CS+-Pin des Schutz-ICs. Eckfrequenz = 16 kHz. Dies lässt einen durchschnittlichen Strom (20–30 A) durch, blockiert jedoch Kommutierungsspitzen von 200 kHz.

Separate Erdung des Messwiderstands – Führen Sie eine spezielle Kelvin-Leitung vom Minuspol des Shunt-Widerstands zum CS-Pin des Schutz-ICs. Teilen Sie diese Erde nicht mit MOSFET-Quellenströmen. Selbst 1 mΩ gemeinsam genutzter Leiterbahn erzeugt bei 50 A ein falsches Signal von 50 mV.

Einstellung des Verzögerungstimers – Programmieren Sie die Überstromverzögerung des Schutz-ICs auf 100 µs (vorausgesetzt, Ihr IC unterstützt dies). Die meisten PCBA-Designs für Massagepistolen verwenden eine Verzögerung von 10 µs im Vergleich zu Batterie-Referenzdesigns. Kommutierungsspitzen dauern nur 2–3 µs. Eine Verzögerung von 100 µs ignoriert sie, reagiert aber weiterhin auf echte Kurzschlüsse (>50 µs Dauer).

Test mit Oszilloskop: Messen Sie CS+, während der Motor mit maximaler Last läuft. Spitzen müssen unter der Auslöseschwelle des Schutz-ICs bleiben (typischerweise 50 mV für 50-A-Shunt). Wenn Spitzen den Schwellenwert überschreiten, erhöhen Sie die Filterkapazität auf 2,2 µF.

F3: Wie ist das richtige Verfahren zum Programmieren mehrerer Massagepistolen-PCBA-Platinen in der Produktion?

A: Ein vierstufiges Produktionsprogrammierungsverfahren verhindert Verwechslungen und reduziert die Programmierzeit um 75 % im Vergleich zum Einzel-Flashen.

Stufe 1 – Pre-SMT-Programmierung (optional für große Auflagen)

Verwenden Sie einen Standardprogrammierer (z. B. Elnec BeeProg), um den Bootloader vor der Platzierung in die MCUs zu flashen. Dies funktioniert nur für MCUs mit externem Flash (QFN-Gehäuse mit freiliegenden Pins). Entsorgen Sie alle Chips, die die Verifizierung nicht bestehen – günstiger als die Überarbeitung platzierter Platinen.

Stufe 2 – In-System-Programmierung nach SMT

Platzieren Sie eine Pogo-Pin-Programmiervorrichtung (6 Pins: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Verwenden Sie einen Mehrkanal-Programmierer (8 oder 16 Karten gleichzeitig). Zielzeit: 45 Sekunden pro Board inklusive Verifizierung.

Stufe 3 – Kalibrierstation (am kritischsten)

Bewegen Sie die Platinen nach der Programmierung zu einer Kalibriervorrichtung, die einen echten Massagepistolenmotor mit optischem Encoder enthält. Die Vorrichtung leitet jede Massagepistolen-PCBA durch:

• Hall-Ausrichtung (passt den elektrischen Winkel automatisch an)
• Geschwindigkeitslinearität (zeichnet die Tabelle „PWM vs. U/min“ auf)
• Strombegrenzung (erhöht die Last bis zur 22-A-Auslösung)

Speichern Sie diese 12 Kalibrierungskonstanten in einem geschützten MCU-Flash-Sektor. Platinen ohne Kalibrierung erzeugen inkonsistente Geschwindigkeitsrampen.

Stufe 4 – Rückverfolgbarkeit

Drucken Sie auf jede PCBA einen 2D-Data-Matrix-Code, der Folgendes enthält:

• Produktionsdatumscode (JJWW)
• Prüfsumme der Kalibrierung
• MOSFET-Chargennummer (aus der Eingangskontrolle)

Scannen Sie diesen Code bei der Endmontage. Wenn ein Feldfehler auftritt, können Sie eine bestimmte Komponentencharge zurückverfolgen und nur die betroffenen Einheiten nacharbeiten.

Produktionsausbeuteziele für Massagepistole PCBA

Eine ordnungsgemäß hergestellte PCBA-Massagepistole liefert unter Last 2800 U/min, schaltet sich bei Abwürgen innerhalb von 500 ms ab und übersteht 500 Ladezyklen. Befolgen Sie dieses Verfahren, überprüfen Sie jeden Schritt, und Ihre Produkte werden die Konkurrenz übertreffen, die die Kalibrierung überspringt oder den Gate-Antrieb nicht ausreichend spezifiziert.
