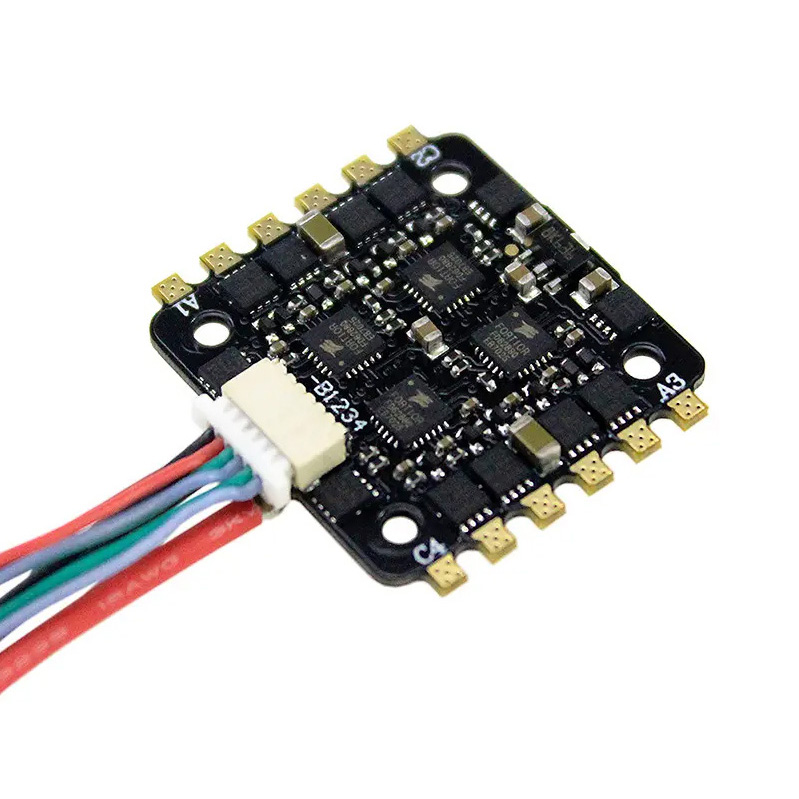

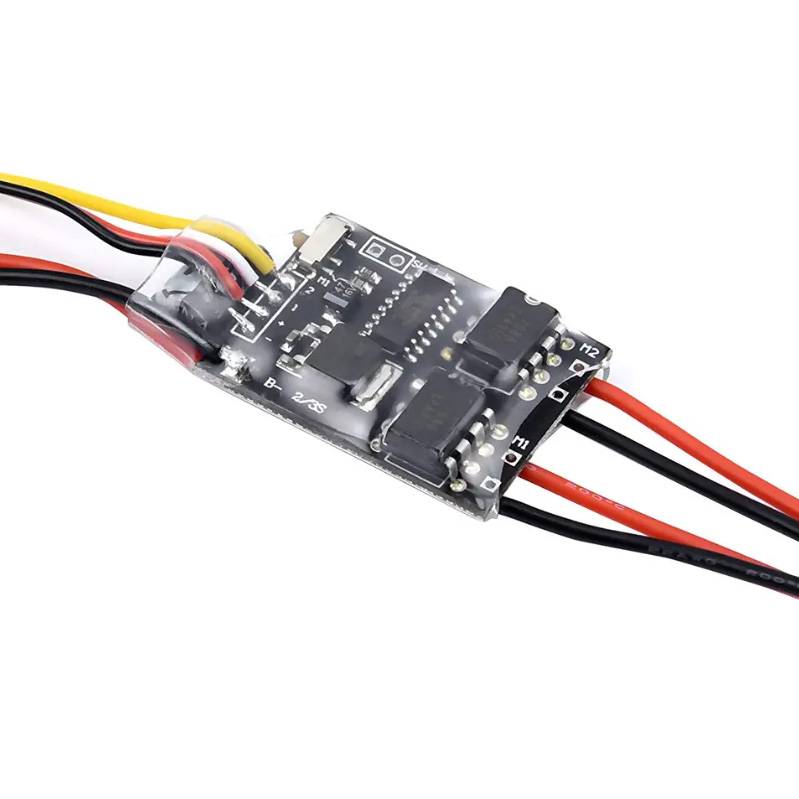

PCBA für Flugzeugbeleuchtung

Von Navigationslichtern bis hin zu Landelichtern muss jede PCBA in der Luft unter extremen Temperaturgradienten, intensiven Vibrationen und strengen EMI-Beschränkungen einwandfrei funktionieren. Mit 20 Jahren praktischer Erfahrung in der Luft- und Raumfahrtelektronik und Fehleranalyse hat Unixplore Electronics in jedem von uns gelieferten Projekt die spezifischen Designpraktiken kodifiziert, die flugtaugliche Baugruppen von geerdeter Hardware trennen.

Auf dieser Seite werden Materialauswahl, Wärmemanagement, Schaltungstopologie, Zertifizierungsanforderungen und feldvalidierte Parameter für PCBAs für Flugzeugbeleuchtung behandelt.

Was ist Flugzeugbeleuchtungs-PCBA?

PCBA (Printed Circuit Board Assembly) für Flugzeugbeleuchtung ist die zentrale Steuer- und Antriebseinheit für Innen- und Außenbeleuchtungssysteme von Flugzeugen. Es muss eine stabile Leistungsregelung und Steuerlogik für Navigationslichter, Antikollisionsblitze, Landelichter und Kabinenambientebeleuchtung in Höhen von bis zu 55.000 Fuß, bei Temperaturen von -55 °C bis +85 °C und bei Vibrationsprofilen hoher Intensität bieten.

Im Gegensatz zu handelsüblichen Beleuchtungs-PCBAs erfordern Beleuchtungs-PCBAs in Luftfahrtqualität ein hervorragendes Wärmemanagement, eine präzise CTE-Anpassung und die vollständige Einhaltung der DO-160-Umwelt- und EMI-Tests.

Warum Unixplore Electronics?

• 20 Jahre Erfahrung in der Fehleranalyse – Unsere Designregeln basieren auf der Post-Mortem-Analyse von Airbus- und Boeing-Beleuchtungsbaugruppen. Wir vermeiden systematisch die fünf häufigsten Fehlerarten, darunter Ermüdung der Lötstelle, MOSFET-Ausfall und Blockierung des Mikrocontrollers.

• Komplette schlüsselfertige Fertigung – Unixplore Electronics bietet eine vollständige vertikale Lösung: PCB-Layout, Komponentenbeschaffung, SMT/DIP-Montage, Funktionstests und konforme Beschichtung. Unsere über 3.000 m² große Anlage liefert eine monatliche Kapazität von 150.000 fertigen Baugruppen.

• Zertifizierung für Luft- und Raumfahrt – Unsere Fabrik ist nach ISO9001:2015 zertifiziert. Die gesamte Produktion folgt strikt den Standards IPC-6012 Klasse 3 / Luft- und Raumfahrt und IPC-610E, um sicherzustellen, dass jede PCBA einbaufertige Qualität aufweist.

• Hardware-Software-Co-Design-Fähigkeit – Durch den Einsatz integrierter EDA-Tools stellen wir eine nahtlose mechanisch-elektrische Integration sicher und minimieren Interferenzen zwischen der PCBA und den Strukturgehäusen für eine „First Time Right“-Lieferung.

Arten von Flugzeugbeleuchtungssystemen

Die Flugzeugbeleuchtung lässt sich in verschiedene Kategorien einteilen, von denen jede ihre eigenen PCBA-Anforderungen hat:

Grundlegende technische Spezifikationen

Umweltanforderungen

Leistungsaufnahmespezifikationen (gemäß MIL-STD-704)

Materialauswahl für Flugzeugbeleuchtungs-PCBA

Kernmaterial: FR4, MCPCB oder Carbon Composite?

Standard-FR4 ist aufgrund der schlechten Wärmeleitfähigkeit und der Nichtübereinstimmung des WAK mit LED-Komponenten für die Flugzeugbeleuchtung selten akzeptabel.

Unixplore-Empfehlung für Außenbeleuchtung: Verwenden Sie Kupfer-MCPCB oder einen Kohlenstoffgewebekern. Die CTE-Anpassung an Keramik-LED-Gehäuse (6–7 ppm/°C) reduziert die Scherspannung der Lötverbindung während des Temperaturwechsels von -55 °C bis +85 °C erheblich.

Auswahl des Kupfergewichts

Wärmemanagement für LED-PCBAs für Hochleistungsflugzeuge

MCPCBs bieten etwa das Zehnfache der Wärmeleitfähigkeit von Standard-FR-4, was zu einer besseren Wärmeableitung, einer höheren Lichtausbeute und einer längeren LED-Lebensdauer führt.

Faustregel: Bei jeder Reduzierung der LED-Sperrschichttemperatur um 10 °C verdoppelt sich die Lebensdauer der Komponenten.

Spezifikationen der dielektrischen Schicht

Thermal Via-Strategie für LED-Pads

Für jede Hochleistungs-LED auf der PCBA:

• Mindestens 9 thermische Durchkontaktierungen (0,3 mm Durchmesser) pro LED-Pad

• Für die Lötbarkeit sind gefüllte und abgedeckte Durchkontaktierungen erforderlich

• Via-Abstand: 1,0 mm bis 1,2 mm Rastermuster

• Hohlraumtoleranz: Weniger als 25 % der Padfläche sind bei der Röntgeninspektion sichtbar

Schaltungstopologie und Steuerungsarchitektur

Steuerung der Außenbeleuchtung

Moderne Flugzeugaußenbeleuchtungen nutzen programmierbare LED-Treiber mit unabhängiger Kanalsteuerung.

Empfohlene Architektur:

1. I²C-LED-Treiber-IC mit programmierbarem Sequenzspeicher

2. Externe MOSFET-Stufe für Hochstrom-LED-Stränge

3. FMU-Redundanzunterstützung über separate I²C-Busse

Vorteile programmierbarer Treiber:

• Lichtsequenzen laufen nach der Programmierung autonom ab

• Für normale Blinkmuster ist kein FMU-Eingriff erforderlich

• Würdevolle Verschlechterung, wenn eine FMU ausfällt

Innenbeleuchtung der Kabine

LED-Beleuchtungssysteme für Flugzeugkabinen verwenden typischerweise einzeln adressierbare LED-Mikrocontroller-Paare.

Flexible PCBA werden häufig für die Kabinenbeleuchtung verwendet, um sich an gekrümmte Rumpfoberflächen anzupassen.

Eingebaute Testausrüstung (BITE)

PCBAs für die Flugzeugbeleuchtung müssen über Selbstdiagnosefunktionen verfügen.

Überwachte Parameter:

• Eingangsspannung und Frequenz

• Temperatur

• Lampen-/LED-Status

• Ausgangsspannung und -strom

BITE-Antwort:

• Fehler im nichtflüchtigen Speicher protokollieren

• Optional: Signalausfall über diskreten Ausgang

• Den Betrieb fortsetzen, wenn dies sicher ist (anmutiger Abbau)

EMI- und Blitzschutz

Blitzschutz (Außenkotflügel-/Rücklichter)

Techniken zur EMI-Minderung

Zertifizierung und Compliance

Wichtige Standards für Flugzeugbeleuchtung PCBA

Anforderungen an Qualifikationstests

Häufig gestellte Fragen zu PCBA für Flugzeugbeleuchtung

F1: Was ist der Unterschied zwischen PCBA mit Aluminiumkern und Kupferkern für die Außenbeleuchtung von Flugzeugen?

Die Wahl zwischen PCBA mit Aluminiumkern und Kupferkern wirkt sich direkt auf die thermische Leistung, das Gewicht und die Zuverlässigkeit der Außenbeleuchtung von Flugzeugen aus.

Aluminium-MCPCB:

• Wärmeleitfähigkeit: 138-238 W/m·K

• Dichte: 2,70 g/cm³ (leicht)

• WAK: 23–25 ppm/°C

• Kosten: 30–50 % niedriger als Kupfer

Kupfer-MCPCB:

• Wärmeleitfähigkeit: 390-401 W/m·K (ungefähr doppelt so viel wie Aluminium)

• Dichte: 8,96 g/cm³ (3,3x schwerer)

• CTE: 16–17 ppm/°C (bessere Übereinstimmung mit LED-Komponenten bei 6–7 ppm/°C)

• Überlegen für extreme Leistungsdichte (>2 W/cm²)

Entscheidungsmatrix für Flugzeuganwendungen:

Für extreme Umgebungen: Leiterplatten mit Kohlenstoffgewebekern bieten eine XY-Wärmeleitfähigkeit von 175–300 W/m·K mit einem WAK von nur 4–6,5 ppm/°C und passen gut zu LED-Gehäusen aus Keramik. Dies minimiert die thermische Belastung bei schnellen Temperaturzyklen von -55 °C bis +85 °C.

F2: Wie entwerfe ich den 400-Hz-Wechselstrom, der in Beleuchtungssystemen für Flugzeugkabinen verwendet wird?

Für die Beleuchtung von Flugzeugkabinen wird häufig 115 V Wechselstrom bei 400 Hz verwendet, nicht die 50/60 Hz, die in Gebäuden üblich sind. Dadurch entstehen einzigartige Designanforderungen.

Die 400-Hz-Designherausforderung: Standardnetzteile, die für 50/60 Hz ausgelegt sind, werden bei 400 Hz aufgrund von Kernverlusten in Transformatoren und magnetischen Komponenten überhitzen oder ausfallen.

Erforderliche PCBA-Designanpassungen:

Design-Checkliste für 400-Hz-PCBA:

1. Überprüfen Sie die Frequenznennwerte der Komponenten – Transformatoren und Induktoren müssen einen 400-Hz-Betrieb ermöglichen

2. Messen Sie den Einschaltstrom – 400-Hz-Systeme haben oft einen höheren Einschaltstrom als 50/60-Hz-Systeme

3. Testen Sie mit Strom in Flugzeugqualität – Verwenden Sie eine 400-Hz-Quelle, kein Tischnetzteil

4. Synchronisierung prüfen – Viele Systeme erfordern frequenzsynchronisiertes Dimmen

F3: Was sind die häufigsten Fehlerarten bei PCBAs für Flugzeugbeleuchtungen und wie kann ich sie verhindern?

Basierend auf der Feldfehleranalyse von Airbus- und Boeing-Beleuchtungsbaugruppen dominieren diese fünf Fehlermodi.

Fehlermodus 1: Transformatorfehler (Zünd-/Startkreis)

Verhütung:

• Geben Sie Transformatoren mit ausreichendem Wärmespielraum an

• Stellen Sie sicher, dass das Vergussmaterial einer Temperatur von -55 °C bis +125 °C standhält

• Prüfen Sie, ob die Sekundärspannung unter Last korrekt ist

Fehlermodus 2: MOSFET-Ausfall in Schaltkreisen

Verhütung:

• Verwenden Sie MOSFETs, die für mindestens das Zweifache der Betriebsspannung ausgelegt sind

• Fügen Sie Gate-Widerstände (10 Ω bis 100 Ω) hinzu, um den Strom zu begrenzen

• Schließen Sie Snubber-Schaltkreise über die Schaltknoten hinweg ein

• Reduzieren Sie die Temperatur (verwenden Sie für 150 °C ausgelegte Verbindungsteile)

Fehlermodus 3: Induktorfehler in Resonanzkreisen

Verhütung:

• Geben Sie Induktivitäten mit UL-Klasse-Isolierung an

• Stellen Sie sicher, dass der Nennstrom den Spitzenbetriebsstrom übersteigt

• Fügen Sie für kritische Stromkreise eine thermische Sicherung in Reihe hinzu

Fehlermodus 4: Zurücksetzen oder Blockieren des Mikrocontrollers

Verhütung:

• Verwenden Sie einen speziellen Spannungsüberwachungs-IC (kein RC-Reset).

• Überprüfen Sie, ob der Zeitpunkt des Zurücksetzens den Datenblattanforderungen entspricht

• Fügen Sie einen Watchdog-Timer für die Brownout-Wiederherstellung hinzu

Fehlermodus 5: Ermüdung der Lötstelle durch Temperaturwechsel

Prävention durch PCBA-Design:

• Verwenden Sie auf den WAK abgestimmte Materialien – Kupferkern (16–17 ppm/°C) ist besser als Aluminium (23–25 ppm/°C), wenn er mit Keramik-LEDs (6–7 ppm/°C) kombiniert wird.

• Fügen Sie eine Klebeverbindung hinzu – Tragen Sie unter großen Bauteilen Epoxid- oder Silikonkleber auf

• Optimieren Sie die Pad-Geometrie – verwenden Sie tropfenförmige Pads und größere ringförmige Ringe bei Komponenten mit Durchgangsbohrungen

• Erwägen Sie den Verguss – Bei Außenbaugruppen dämpft Vergussmasse die thermisch-mechanische Belastung

Umfassende Tests: Vor der Fluggenehmigung muss die PCBA den thermischen Wechsel gemäß DO-160 bestehen:

• Mindestens 500 Zyklen für den Innenbereich

• Über 1.000 Zyklen für den Außenbereich

• Temperaturbereich passend zum tatsächlichen Installationsort

Zusammenfassung: PCBA-Design-Checkliste für Flugzeugbeleuchtung

Eine ordnungsgemäß konzipierte Flugzeugbeleuchtungs-PCBA ist über 50.000 Flugstunden ununterbrochen in Betrieb und erfordert keinen Wartungszugang. Die Kombination aus MCPCB-Wärmemanagement, programmierbaren LED-Treibern und DO-160-Qualifikationstests bietet die Zuverlässigkeit, die die Luftfahrt verlangt.
