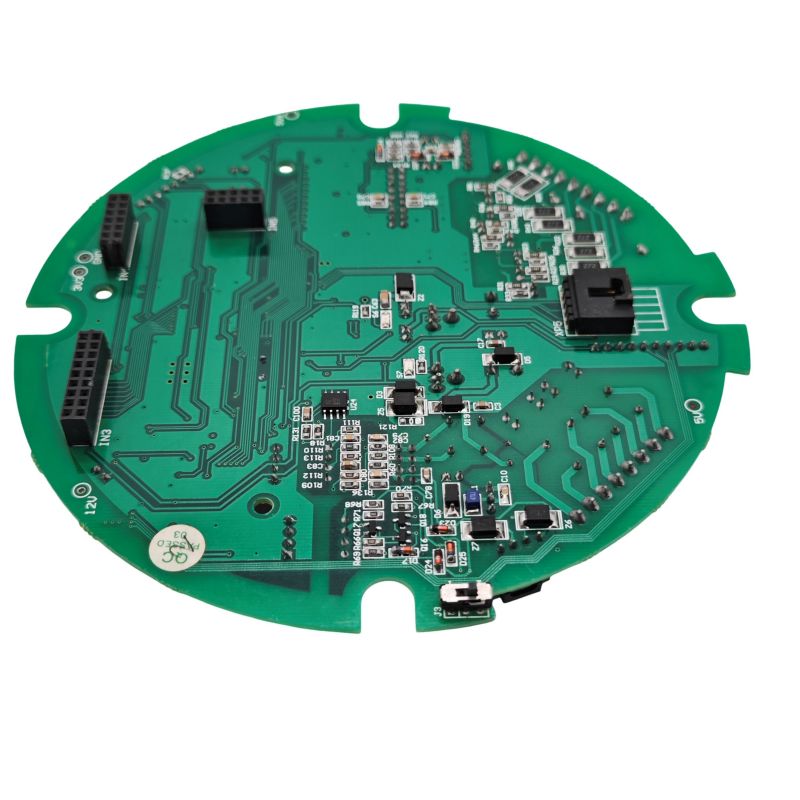

Wie man eine zuverlässige Pflanzlicht-PCBA herstellt
Pflanzleuchten (Gartenbau-LED-Leuchten) arbeiten unter anspruchsvollen Bedingungen: 12–16 Stunden täglicher Dauerbetrieb, Umgebungen mit hoher Luftfeuchtigkeit (60–90 % relative Luftfeuchtigkeit) und erhebliche thermische Belastung. Die PCBA ist das Rückgrat der gesamten Vorrichtung – ein Ausfall bedeutet hier Ernteverlust und Energieverschwendung.
Mit 20 Jahren Erfahrung in der Leistungselektronik- und Leiterplattenfertigung in Industrie- und Agrarsektoren habe ich Hunderte von Ausfällen von Anbaulichtfeldern analysiert. Dieser Leitfaden behandelt Materialauswahl, Wärmemanagement, Spektraldesign und bewährte Zuverlässigkeitsparameter für die Bepflanzung leichter PCBA.
Was ein Pflanzlicht-PCBA leisten muss
Eine Pflanzlicht-PCBA unterstützt die Photosynthese der Pflanzen durch künstliches Licht. Im Gegensatz zur Standardbeleuchtung muss PCBA für den Gartenbau bestimmte Wellenlängen liefern (rot für die Blüte, blau für vegetatives Wachstum) und gleichzeitig einen kontinuierlichen Hochleistungsbetrieb bewältigen.
Wesentliche Funktionen einer Pflanzlicht-PCBA:
- Steuerung der spektralen Ausgabe:Treibt LED-Chips mit präzisen Wellenlängen (660 nm rot, 450 nm blau) mit einer Abweichung von ≤ ±5 nm an
- Wärmeableitung:Leitet die Wärme von den LED-Übergängen ab, um einen vorzeitigen Lumenverlust zu verhindern
- Leistungsregulierung:Wandelt Wechselstromeingang (85–265 V) oder Gleichstromeingang (12–52 V) in stabilen Konstantstrom für LED-Stränge um
- Umweltschutz:Widersteht Gewächshausfeuchtigkeit und Temperaturschwankungen
Hauptunterschied zum Standard-LED-PCBA:Der Anbau leichter PCBAs erfordert eine höhere Leistungsdichte (40 W bis über 200 W pro Platine) und eine spezifische Spektrumsabstimmung für verschiedene Kulturarten.
Grundlegende technische Spezifikationen
Spektrale Anforderungen nach Wachstumsstadium
Basierend auf aktuellen Gartenbau-LED-Standards und Herstellerspezifikationen.
Elektrische und Leistungsspezifikationen
Leistungsbereiche abgeleitet von kommerziellen PCBA-Spezifikationen für Pflanzlicht.
Physikalische und thermische Spezifikationen
Basierend auf PCB-Herstellungsstandards für Gartenbauanwendungen.
Auswahl des PCB-Materials: Entscheidend für die Zuverlässigkeit
Die Wahl des PCB-Materials bestimmt direkt die Lebensdauer und Leistung der Pflanzleuchte.

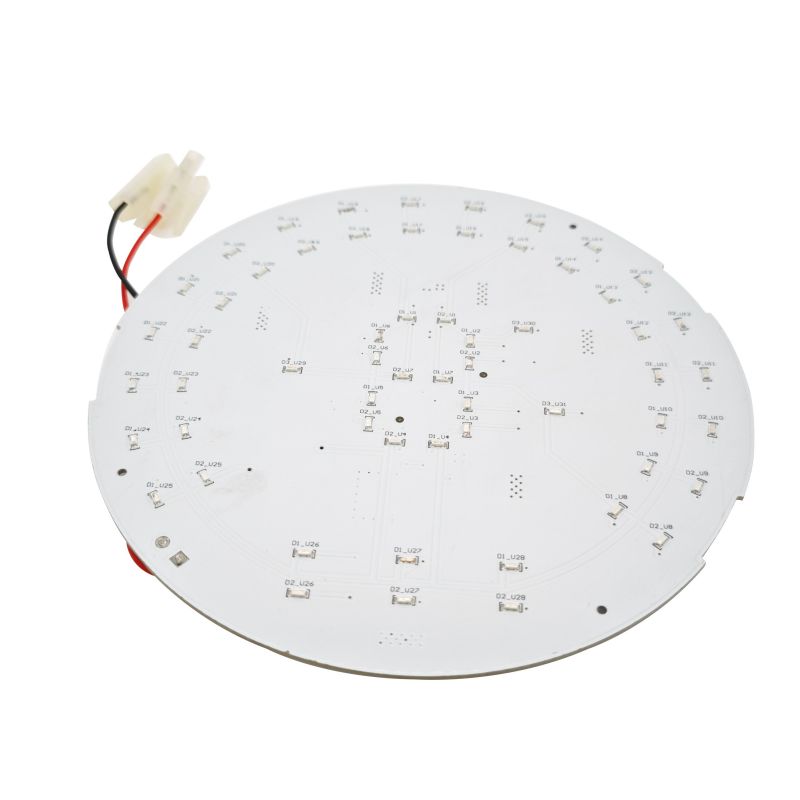

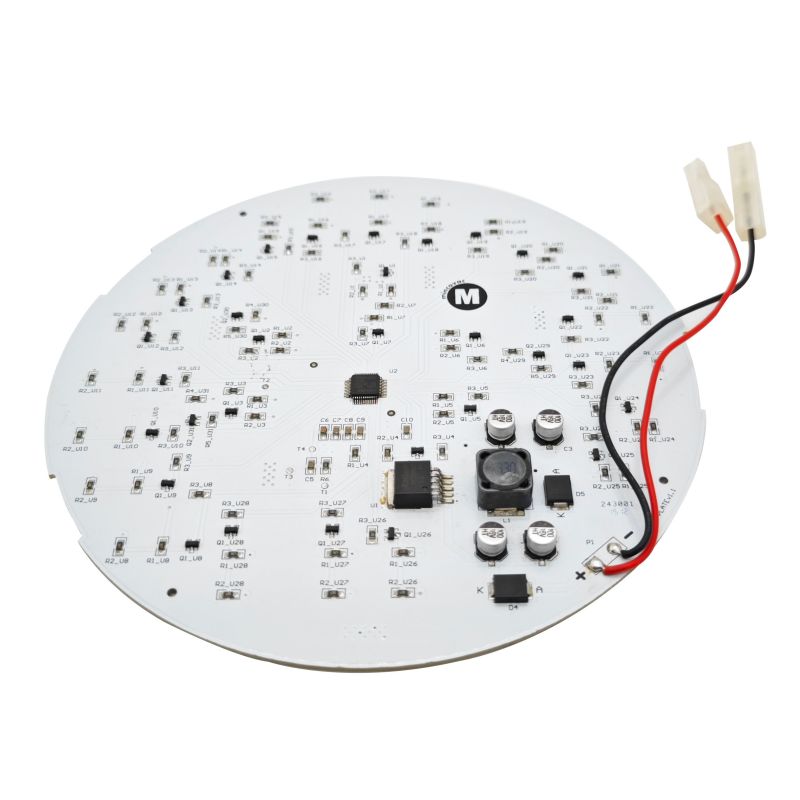

Aluminium-MCPCB (am häufigsten für Pflanzlichter verwendet)
Aluminium-MCPCBs machen über 80 % der kommerziellen PCBAs für leichte Pflanzen aus. Sie bieten das beste Gleichgewicht zwischen thermischer Leistung und Kosten.
Wann sollte man sich für Aluminium entscheiden:Die meisten kommerziellen Pflanzlampen haben eine Leistung von 40 W bis 200 W. Die Aluminiumplatine mit 1–3 W/m·K reicht für Standard-LED-Dichten aus.
FR4 (kostenempfindlich oder stromsparend)
FR4-Pflanzlicht-PCBAs sind nur geeignet für:
- Geräte mit geringer Leistung unter 30 W
- Designs mit externen Kühlkörpern
- Kurzzeit- oder Hobbyanwendungen
Einschränkung:FR4 kann Wärme nicht effektiv ableiten. Die LED-Verbindungstemperaturen steigen um 15–25 °C höher als bei vergleichbaren Aluminium-MCPCB-Designs.
Keramik-PCBA (Premium / Hochzuverlässig)
Keramiksubstrate (Aluminiumoxid oder Aluminiumnitrid) verzichten vollständig auf die dielektrische Schicht und erreichen eine Wärmeleitfähigkeit von 20–200+ W/m·K.
Am besten für:Extrem hohe Leistungsdichte (>3 W/cm²) oder Anwendungen, die absolute Zuverlässigkeit erfordern.
Wärmemanagement für den Dauerbetrieb
Pflanzlichter sind täglich 12–16 Stunden an 365 Tagen im Jahr in Betrieb. Das Wärmemanagement ist der Zuverlässigkeitsfaktor Nr. 1.
Optimierung des Wärmepfads
Faustregel:Mit jeder Reduzierung der LED-Sperrschichttemperatur um 10 °C verdoppelt sich die Lebensdauer.
Thermisches Schnittstellenmaterial (TIM)
Zwischen MCPCB und Gerätekühlkörper:
- Erforderliche TIM:Wärmeleitpad aus Silikon oder Keramik (mindestens 3 W/m·K)
- Dicke:0,5 mm bis 1,5 mm
- Kompression:20-30 %, um Luftspalte zu vermeiden
Kupfergewicht für Stromleiterbahnen
Basierend auf den aktuellen Kapazitätsstandards IPC-2221 für Gartenbaubeleuchtung.
Spektrumdesign und Wellenlängenkontrolle
Pflanzen benötigen für verschiedene Wachstumsstadien spezifische Lichtspektren. Die PCBA muss diese Wellenlängen präzise liefern.
Standardwellenlängen für Pflanzlichter
Empfehlungen zum Rot:Blau-Verhältnis
Basierend auf Gartenbau-LED-Designrichtlinien aus Branchenquellen.
Stromkontrolle für Wellenlängenstabilität
Die LED-Wellenlänge verschiebt sich mit der Stromschwankung. Um die spektrale Genauigkeit aufrechtzuerhalten:
- Maximale Stromabweichung:±2 % über alle LED-Stränge hinweg
- Empfohlene Abweichung:±1 % für Premium-Designs
- Messmethode:Spannungsabfall im Reihenwiderstand oder Inline-Strommesser
Treibertopologie und Schaltungsdesign
Konstantstrom vs. Konstantspannung
Das Pflanzen von leichten PCBAs erfordertKonstantstromantriebfür jede LED-Kette, um eine stabile Wellenlänge aufrechtzuerhalten und ein thermisches Durchgehen zu verhindern.
Schutzschaltungen erforderlich
Umweltschutz für Grow Rooms
Pflanzenlampen funktionieren in Umgebungen mit hoher Luftfeuchtigkeit (60–90 % relative Luftfeuchtigkeit). Für einen zuverlässigen Betrieb ist ein Feuchtigkeitsschutz zwingend erforderlich.
Anforderungen an konforme Beschichtungen
Mindestschichtdicke:0,03 mm (1,2 mil)
Checkliste zum Feuchtigkeitsschutz
- Schutzbeschichtungüber alle Lötstellen und freiliegendes Kupfer
- Eintopfenfür Steckverbinder und Hochspannungsbereiche (optional für extreme Umgebungen)
- Versiegelte Anschlüsse(IP65-Minimum für Gewächshäuser im Freien oder bei hoher Luftfeuchtigkeit)
- ENIG-Oberflächenveredelung(verhindert Kupferkorrosion; HASL wird nicht empfohlen)
Grenzwerte der Betriebsumgebung
Planting Light PCBA-Layoutregeln
Regel 1: Stromversorgung und Signal trennen
- Halten Sie den AC/DC-Eingangsbereich von den LED-Antriebsspuren isoliert
- Mindestkriechstrecke: 3 mm zwischen Hochspannungs- und Niederspannungsbereichen
Regel 2: Hochstromschleifen kürzen
- Platzieren Sie die LED-Treiber so nah wie möglich an den LED-Anschlüssen
- Minimieren Sie den Schleifenbereich, um EMI zu reduzieren
Regel 3: Wärmeleitpad-Design für LEDs
- Jedes LED-Wärmeleitpad erfordert mindestens 9 thermische Durchkontaktierungen (0,3 mm).
- Vias müssen für die Lötbarkeit gefüllt und abgedeckt sein
Regel 4: Kupfer für den Boden gießen
- Verwenden Sie eine solide Erdungsebene auf Schicht 2 (bei 2-lagigem MCPCB ist die Erdung der Metallkern).
- Für FR4-Designs: spezielle Bodenschicht mit minimalen Rissen
Regel 5: Daisy-Chain-Stromverteilung
- Für lange lineare Pflanzlicht-PCBAs (bis zu 1500 mm) verlegen Sie die Stromleiterbahnen als zentralen Bus
- Versorgen Sie jedes LED-Segment vom Bus, nicht vom Ende des vorherigen Segments
Fertigungs- und Montageanforderungen
SMT-Montagespezifikationen für Planting Light PCBA
Qualitätsprüfung für die Bepflanzung von Light PCBA
Für die kommerzielle Produktion von PCBA-Leichtpflanzen wird eine 100-prozentige Prüfung dieser Parameter empfohlen:
- LED-Polaritätsprüfung(Automatisierte optische Inspektion)
- Qualität der Lötstelle(AOI auf allen Leistungskomponenten)
- Offener/kurzer Test(Fliegende Sonde oder Nagelbett)
- Thermische Validierung(Probenbasis, 10 % der Produktion)
Häufig gestellte Fragen zu Planting Light PCBA
F1: Was ist das beste PCB-Material für eine Hochleistungs-Pflanzlampe (200 W+), die täglich 18 Stunden läuft?
A:Für Hochleistungs-Dauerbetrieb,Aluminium-MCPCB mit einer Wärmeleitfähigkeit von mindestens 3 W/m·Kist die Standardauswahl. Hier ist die Entscheidungsmatrix basierend auf realen Felddaten:
Warum Aluminium statt FR4 für hohe Leistung:Eine 200-W-Pflanzlampe erzeugt erhebliche Wärme. FR4 hat eine Wärmeleitfähigkeit von nur 0,3–0,5 W/m·K und wirkt als Isolator. Die Temperatur der LED-Verbindung übersteigt innerhalb von Minuten 100 °C, was zu einem schnellen Lumenverlust führt (30–50 % Verlust innerhalb von 6 Monaten).
Keramische PCBA-Alternative:Für extreme Zuverlässigkeit oder wenn die Leiterplattengröße stark eingeschränkt ist (hohe Leistungsdichte >3 W/cm²), eliminieren Keramiksubstrate (Aluminiumoxid oder Aluminiumnitrid) die dielektrische Schicht vollständig und erreichen 20–200+ W/m·K. Allerdings sind die Kosten 3–5x höher als bei Aluminium-MCPCB.
Fazit für die meisten kommerziellen Züchter:Hochleistungs-Aluminium-MCPCB (5 W/m·K) bietet das beste Verhältnis von Kosten und Zuverlässigkeit für Leuchten mit mehr als 200 W.
F2: Wie berechne ich das erforderliche Kupfergewicht für meine Pflanzlicht-PCBA, um eine Überhitzung der Spuren zu verhindern?
A:Verwenden Sie die IPC-2221-Formel mit diesen gartenbauspezifischen Richtlinien. Spurenüberhitzung ist eine häufige Fehlerursache bei Hochleistungs-Pflanzlampen.
Schritt 1 – Bestimmen Sie Ihren maximalen Strom pro Leiterbahn:
Für eine typische 100-W-Pflanzlampe bei 48 V: Strom = 100 W / 48 V = 2,08 A pro Strang
Schritt 2 – Wählen Sie Ihren zulässigen Temperaturanstieg (ΔT):
- 10°C Anstieg:Konservativ für eine Lebensdauer von mehr als 50.000 Stunden (empfohlen für gewerbliche Zwecke)
- 20°C Anstieg:Akzeptabel für Verbraucherqualität
- 30°C Anstieg:Hohes Risiko – Spuren schwächen die Lötstellen mit der Zeit
Schritt 3 – Kupfergewicht basierend auf dem Strom auswählen:
Schritt 4 – Berechnen Sie mit der vereinfachten Formel (für äußere Spuren, 2 Unzen Kupfer):
Breite (mils) = Strom (Ampere) × 35 (für ΔT=20°C)
Beispiel für 2,08 A: 2,08 × 35 = 73 mil (1,85 mm) Mindestbreite
Hinzufügen einer Sicherheitsmarge von 20 %:73 × 1,2 = 88 mil (2,23 mm)
Professionelle Empfehlung für die Bepflanzung von leichtem PCBA:
- Verwenden Sie mindestens 2 Unzen Kupferfür alle Leiterbahnen mit >1A
- Verwenden Sie 3 Unzen Kupferfür Leiterbahnen mit >3A oder wenn der Platz auf der Platine begrenzt ist
- Lötmaskenöffnung hinzufügenauf Hochstromleiterbahnen --- zusätzliches Lot erhöht die Stromkapazität um 20–40 %
Überprüfungsmethode:Messen Sie nach dem Zusammenbau des Prototyps die Spurentemperatur mit einer Infrarotkamera bei Volllast. Wenn eine Spur 70 °C übersteigt, erhöhen Sie das Kupfergewicht oder verbreitern Sie die Spur.
F3: Was verursacht eine ungleichmäßige Lichtausbeute oder ein Flackern bei der Pflanzlicht-PCBA und wie behebe ich das Problem?
A:Ungleichmäßige Lichtausgabe und Flackern werden typischerweise dadurch verursachtStromunterschied zwischen parallelen LED-Strängenoderunzureichende Kapazität. Hier ist der Diagnoseablauf:
Grundursache 1 – Aktuelle Nichtübereinstimmung in parallelen Strings (am häufigsten):
Wenn mehrere LED-Stränge parallel an einen einzelnen Konstantstromtreiber angeschlossen werden, führen kleine Unterschiede in der Durchlassspannung (Vf) dazu, dass ein Strang mehr Strom zieht als andere. Der heißeste String zieht den meisten Strom, erwärmt sich weiter (Vf sinkt mit der Temperatur) und zieht noch mehr Strom – thermisches Durchgehen.
Lösung:
- Verwenden Sie aseparater Konstantstromtreiber pro String(bevorzugt für hohe Leistung)
- Oder hinzufügenAusgleichswiderstände(0,5–2 Ω) in Reihe mit jeder Saite geschaltet, um den Strom auszugleichen
- Widerstandsleistung: P = I² × R (z. B. 1A² × 1Ω = 1W Widerstand)
Grundursache 2 – Unzureichende Kapazität am Treiberausgang:
Pulsweitenmoduliertes (PWM) Dimmen erzeugt sichtbares Flimmern, wenn die Ausgangskapazität zu klein ist. Der LED-Strom steigt und fällt mit jedem PWM-Zyklus.
Fix:Fügen Sie am LED-Ausgang einen Elektrolytkondensator von 100–470 µF sowie einen Keramikkondensator von 10 µF zur Hochfrequenzfilterung hinzu.
Grundursache 3 – Schlechte Lötstellen an LED-Anschlüssen:
Eine rissige oder kalte Lötstelle an einem LED-Pad führt zu einer unterbrochenen Verbindung. Die LED kann flackern, schwächer werden oder ganz ausfallen, wenn sich die Platine erwärmt und abkühlt.
Erkennungsmethode:
- Klopfen Sie vorsichtig mit einem Kunststoffwerkzeug auf jede LED, während das Licht läuft
- Wenn es zu Flackern kommt, die Lötstelle neu löten
- Überprüfen Sie bei SMT-LEDs unter Vergrößerung das Pad auf Risse
Grundursache 4 – Unzureichende Leiterbahnbreite verursacht Spannungsabfall:
Lange, schmale Leiterbahnen an Hochleistungssträngen verursachen einen Spannungsabfall. Die LEDs am anderen Ende der Spur erhalten weniger Strom als die in der Nähe des Treibers.
Fix:
- Spannungsabfall berechnen: V_drop = I × R_trace
- Für einen 2A-Strang auf einer 100mil (2,54mm) 1oz Leiterbahn über 24 Zoll: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Das kann akzeptabel sein. Für V_drop >0,5 V erhöhen Sie die Leiterbahnbreite oder verwenden Sie 2 Unzen Kupfer
Schnelle Validierung:Messen Sie die Spannung an der ersten und letzten LED in jedem Strang. Wenn die Differenz 0,3 V überschreitet, aktualisieren Sie das Trace-Design.
Checkliste für Produktionstests zum Pflanzen von leichtem PCBA
Bevor Sie eine Pflanzlicht-PCBA für die Massenproduktion genehmigen, überprüfen Sie diese fünf Tests:
| Prüfen | Verfahren | Kriterien für bestanden/nicht bestanden |
|---|---|---|
| Spektrale Ausgabe | Ulbrichtkugel oder Spektrometer | Wellenlängenabweichung ≤±5 nm vom Ziel |
| Wärmeleistung | IR-Kamera nach 1 Stunde bei Volllast | Kein Punkt >70°C; LED-Pads <60°C |
| Aktueller Kontostand | Messen Sie den Strom in jedem parallelen String | Abweichung zwischen Saiten <5 % |
| Feuchtigkeitsbeständigkeit | 85 % relative Luftfeuchtigkeit bei 40 °C für 48 Stunden, mit Strom versorgt | Keine Korrosion, kein Flackern, kein Ausfall |
| Überprüfung der Lebensdauer (beschleunigt) | 85 °C/85 % relative Luftfeuchtigkeit, 1000 Stunden (THB-Test) | Lumenverlust <10 % |
Für gewerbliche Bestellungen:Fordern Sie eine PPAP-Dokumentation (Production Part Approval Process) an, einschließlich Wärmebildberichten und Spektralverifizierungsdaten.
Zusammenfassung: PCBA-Checkliste für zuverlässiges Pflanzenlicht
Eine zuverlässige Pflanzlicht-PCBA kombiniert ordnungsgemäßes Wärmemanagement (Aluminium-MCPCB, 2+ oz Kupfer, thermische Durchkontaktierungen), präzise Spektrumsteuerung (Konstantstromantrieb, Wellenlängenabweichung ≤ ±5 nm) und Umweltschutz (konforme Beschichtung, versiegelte Anschlüsse). Die häufigsten Feldausfälle – ungleichmäßige Lichtausgabe, Flackern und vorzeitiger LED-Ausfall – sind auf ein unzureichendes thermisches Design oder eine Stromungleichheit zwischen parallelen Strängen zurückzuführen. Priorisieren Sie 2 Unzen Kupfer, separate Konstantstromtreiber pro Kanal und thermische Validierungstests, um einen Betrieb von über 50.000 Stunden in kommerziellen Anbauumgebungen zu erreichen.
