Mit 20 Jahren Erfahrung in der Elektronikfertigung und SEO habe ich Hunderte von Rettungszeichenbaugruppen geprüft. Dieser Leitfaden behandelt die technischen Spezifikationen, Compliance-Standards und realen Leistungskennzahlen, nach denen Facility Manager und Planer tatsächlich suchen.

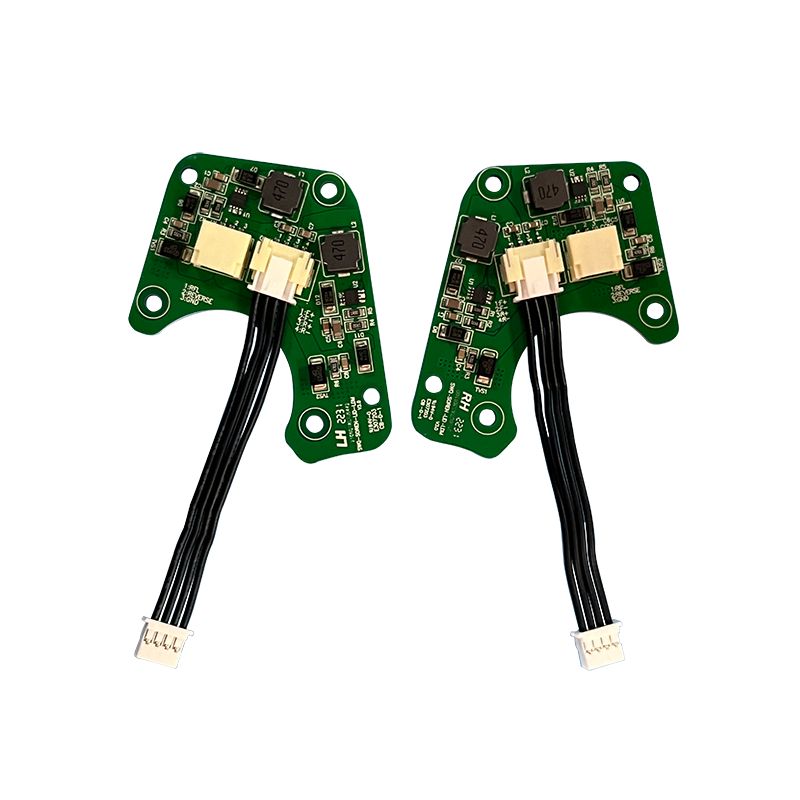

Was macht eine Exit-Sign-PCBA anders?
Im Gegensatz zu Standard-Beleuchtungstafeln muss eine PCBA für Rettungszeichen drei gleichzeitige Funktionen verwalten:
- Duale Kraftpfade:AC-Netzeingang (120 V oder 277 V) plus Ladeschaltung für die Notstrombatterie.
- Notumschaltung:Automatische Umschaltung auf Gleichstrombatterie innerhalb von 0,1 Sekunden nach Stromausfall.
- LED-String-Management:Konstantstromsteuerung für 6 bis 36 rote oder grüne LEDs.
Da die Bauvorschriften bei Stromausfällen eine Beleuchtung von 90 Minuten vorschreiben, muss beim PCBA-Design ein niedriger Ruhestrom und ein zuverlässiges Laden der Batterie im Vordergrund stehen.
Grundlegende technische Spezifikationen
Alle unten aufgeführten Parameter erfüllen oder übertreffen die Standards UL 924 und NFPA 101. Überprüfen Sie die Zertifizierungen immer bei Ihrem Lieferanten.
Eingangs- und Ausgangsleistung
ParameterStandardwertKonformitätEingangsspannung (AC)120V / 277V / 347V (50-60Hz)UL 924Notfallmodusspannung6V bis 12V DC (NiCd- oder LiFePO4-Akku)NFPA 101Gesamtausgangsleistung2W bis 8W (abhängig von der LED-Anzahl)Energy StarLeistungsfaktor (AC-Modus)≥0,90 bei VolllastIEC 61000-3-2Effizienz>82 % (AC-DC-Umwandlung)DOE 2021-Standards
Spezifikationen zum Laden des Akkus
ParameterWertAnmerkungenLadespannung (NiCd)7,2V bis 8,4V (für 6V-Nennpack)TemperaturkompensiertLadestrom50mA bis 200mA (Konstantstrom)Verhindert ÜberhitzungBatterietyp-UnterstützungNiCd, NiMH, LiFePO4Automatische Erkennung auf Premium-PCBALadezeit24 Stunden (100 % Kapazität)Erfüllt die UL-AnforderungenNiedrige Batterieabschaltung5,4V ±0,2VVerhindert Tiefentladung
Umwelt und physikalisch
ParameterBewertungBetriebstemperatur0°C bis +50°C (innen) / -10°C bis +55°C (feuchter Ort)Lagertemperatur -20°C bis +60°CPCB-BasismaterialFR4 (Tg 130°C mindestens) oder CEM-1 für kostenreduzierte VersionenKupferdicke1 oz. bis 2 Unzen. (Primärstromleitungen erfordern 2 Unzen.)Entflammbarkeitsklasse UL 94V-0 (auf der Platine angegeben)

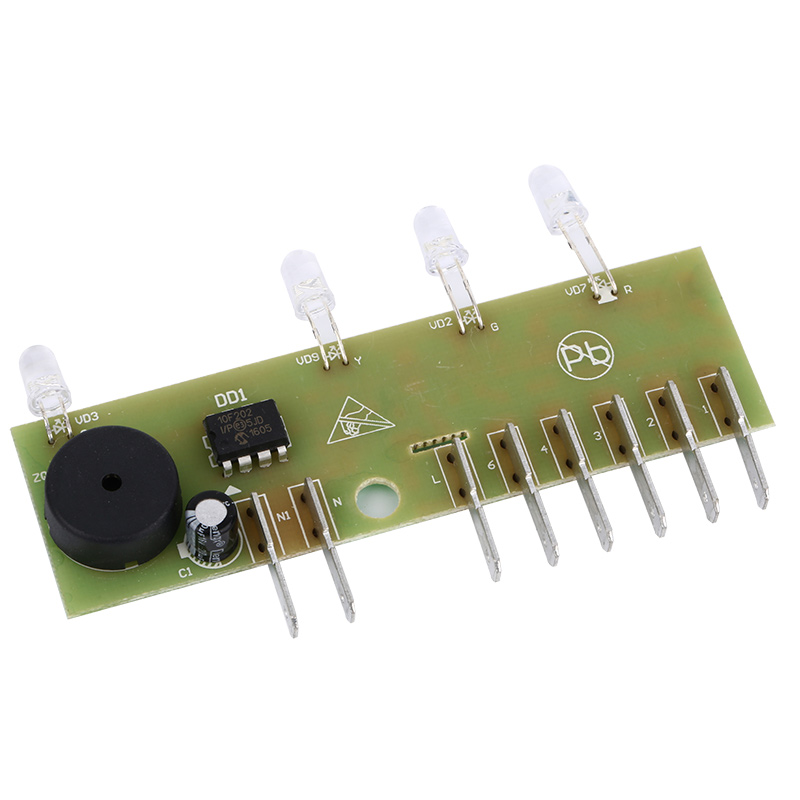

Wichtige Designmerkmale einer UL 924-konformen PCBA
Ein Code-konformAusgangsschild PCBAist nicht optional. Das prüfen die Inspektoren.
1. Automatische Notfallübertragung
- Transferzeit:Die Platine muss in weniger als 0,1 Sekunden von Wechselstrom auf Batterie umschalten. Jede für das menschliche Auge sichtbare Verzögerung versagt bei der Prüfung.
- Testschaltung:Integrierte Druckknopf-Testpunkte müssen einen Stromausfall simulieren, ohne das Wechselstromnetz zu trennen. Dies ist eine obligatorische UL 924-Funktion.
2. Batteriemanagementsystem (BMS)
- Überladeschutz:Die PCBA muss den Ladevorgang beenden, wenn die Batteriespannung 8,4 V erreicht (für 6-V-NiCd-Akkus).
- Verpolungsschutz:Dioden am Batterieeingang verhindern Schäden, wenn der Installateur die Batterie falsch herum anschließt. Dies ist eine der Hauptursachen für Feldausfälle.

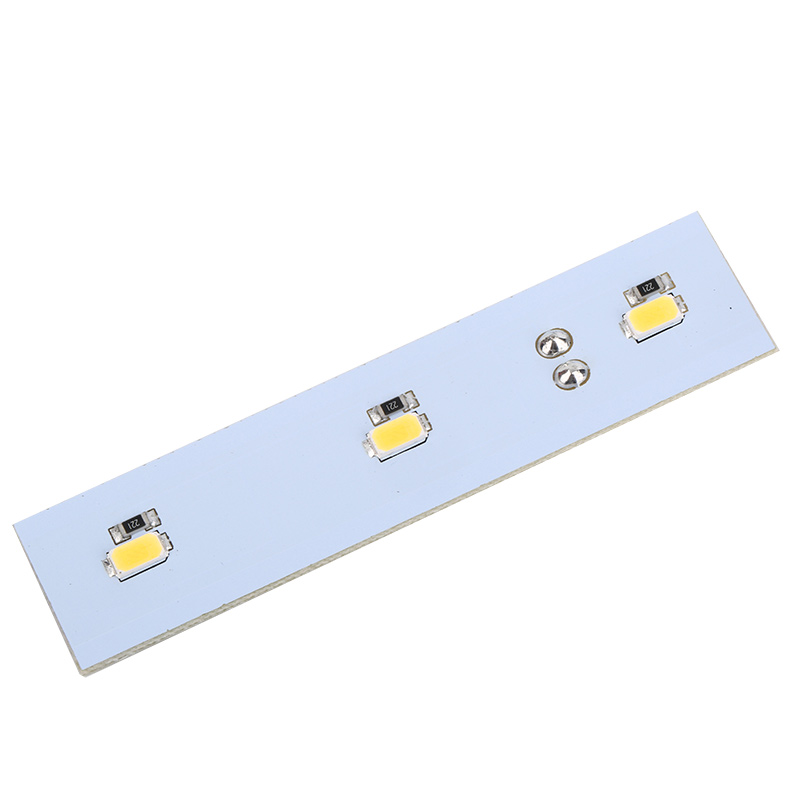

3. Flexibilität bei der LED-Konfiguration
Die meisten PCBA-Platinen für Rettungszeichen unterstützen mehrere LED-Anordnungen:
- 6-LED-Serie:Standard für stranggepresste Aluminiumschilder (rot oder grün).
- 12-LED Parallel + Serie:Üblich für doppelseitige Schilder (Flur- oder Deckenmontage).
- 18 bis 36 LED-Arrays:Wird für Notausgangsschilder mit hoher Lichtstärke (100+ Candela) verwendet.
4. Selbstdiagnose (erweiterte Einheiten)
Premium-PCBAs enthalten einen Mikrocontroller, der:
- Protokolliert die Batteriekapazität alle 30 Tage.
- Eine rot/grüne Status-LED blinkt, um den Batteriezustand anzuzeigen.
- Signalisiert einen akustischen Alarm (optional), wenn die Batterie unter 80 % der Nennkapazität fällt.
Zertifizierungen, die Sie überprüfen müssen
Bevor Sie etwas bestellenAusgangsschild PCBA, fordern Sie diese drei Dokumente an:
ZertifizierungGerichtsbarkeitWas überprüft wirdUL 924USANotbeleuchtungs- und StromversorgungsgeräteNFPA 101 (Life Safety Code)USABeleuchtungsdauer (90 Minuten) und ÜbertragungszeitCSA C22.2 Nr. 141KanadaNotbeleuchtungsausrüstungRoHS 3 (2015/863/EU)EUKeine eingeschränkten gefährlichen Substanzen
Warnung:Eine PCBA ohne sichtbares UL-Zeichen auf der Siebdruckschicht ist mit ziemlicher Sicherheit nicht zertifiziert. Vor-Ort-Inspektoren können dafür Ihr gesamtes Gebäude durchfallen lassen.
Qualitätsindikatoren für die Fertigung
Verwenden Sie diese Checkliste bei der Bewertung eines LieferantenAusgangsschild PCBA.
- Registrierung von Lötmasken:Die Fehlausrichtung sollte 0,005 Zoll nicht überschreiten. Freiliegendes Kupfer auf Hochspannungsleiterbahnen stellt eine Stromschlaggefahr dar.
- Siebdruck-Lesbarkeit:Alle Komponentenbezeichnungen (R1, C2, IC1), Polaritätsmarkierungen und UL-File-Nummern müssen nach der Montage deutlich lesbar sein.
- Durchgangslochkomponenten:Batterieanschlüsse und Prüfschalter sollten wellengelötet und nicht von Hand gelötet werden, um Kaltverbindungen zu vermeiden.
- Schutzbeschichtung (optional):Für feuchte Orte (Toiletten, überdachte Ausgänge im Freien) benötigt die PCBA eine konforme Beschichtung aus Acryl oder Urethan. Achten Sie auf eine matte oder glänzende Oberfläche aller Komponenten.
Häufig gestellte Fragen zu Ausgangsschild PCBA
Nachfolgend finden Sie drei technische Fragen, die ich häufig von Anlageningenieuren und Beschaffungsspezialisten erhalte.
F1: Kann ich für mein Notausgangsschild eine Standard-LED-Treiber-PCBA anstelle einer speziellen Notausgangsschild-PCBA verwenden?
A:Nein, und hier ist der Grund, warum das gefährlich ist. Einem Standard-LED-Treiber-PCBA fehlen drei kritische Schaltkreise:
1. Batterie-Backup-Umschaltung:Standardtreiber erkennen keinen Wechselstromausfall. Ihr Ausgangsschild würde bei einem Stromausfall sofort dunkel werden, was einen Verstoß gegen NFPA 101 darstellt, der eine Beleuchtungsdauer von 90 Minuten vorschreibt.
2. Niederspannungstrennung:Andernfalls entlädt die PCBA die Batterie weiterhin unter 5 V und zerstört NiCd- oder LiFePO4-Zellen innerhalb von drei Zyklen dauerhaft.
3. Testtastenschnittstelle:Bauinspektoren benötigen eine manuelle Prüffunktion. Standardtreiber enthalten diesen Signalpfad nicht.
Das Fazit:Kaufen Sie ein UL 924 gelistetes GerätAusgangsschild PCBAnur. Die Ersparnis von 5 US-Dollar bei einer generischen Platine kostet Tausende von fehlgeschlagenen Inspektionen.
F2: Die PCBA meines Rettungszeichens läuft heiß. Die LEDs werden nach 30 Minuten im Batteriebetrieb dunkler. Was ist fehlgeschlagen?
A:Es liegt ein Problem mit der Verschlechterung der Batterieleistung vor, kein LED-Problem. Hier ist der Diagnoseablauf:
1. Ladespannung prüfen:Messen Sie bei angelegtem Wechselstrom über die Batteriepole hinweg. Sie sollten 7,2 V bis 8,4 V sehen (für einen 6-V-NiCd-Akku). Wenn die Spannung unter 6,5 V liegt, ist der Ladekreis auf der PCBA ausgefallen.
2. Batteriekapazität testen:Trennen Sie die Batterie und laden Sie sie mit einem Widerstand, der 200 mA verbraucht. Ein gesunder 6-V-NiCd-Akku sollte mindestens 90 Minuten lang über 5,4 V bleiben.
3. Auf Korrosion prüfen:NiCd-Batterien verlieren nach 3–5 Jahren Kaliumhydroxid. Dieser weiße kristalline Rückstand frisst Kupferspuren auf der PCBA. Wenn Sie irgendwo weißes Pulver sehen, tauschen Sie sofort sowohl die Batterie als auch die PCBA aus.
Allgemeine Lösung:Ersetzen Sie die Batterie alle 4 Jahre, auch wenn das Schild funktioniert. Dies verhindert versteckte Kapazitätsverluste.
F3: Wie kann ich überprüfen, ob eine Charge von 500 Rettungszeichen-PCBA-Platinen UL-konform ist, ohne jede einzelne zu testen?
A:Sie verlassen sich auf drei Überprüfungsebenen:
1. UL Follow-Up Service (FUS):Jede echte UL-gelistete PCBA stammt aus einer Fabrik, die unangekündigte UL-Audits zulässt. Das UL-Zeichen auf der Platine muss eine Dateinummer enthalten (z. B. UL E123456). Suchen Sie nach dieser Nummer in der Product iQ-Datenbank von UL. Wenn dies nicht der Fall ist, handelt es sich um eine Fälschung.
2. Datumscode-Übereinstimmung:Der PCBA-Siebdruck sollte einen Datumscode (JJWW-Format) haben. Stellen Sie sicher, dass dieser Datumscode mit dem Produktionszeitraum des UL-Zertifizierungsberichts übereinstimmt. Außerhalb dieses Fensters angebrachte Bretter sind nicht abgedeckt.
3. Zufällige zerstörende Prüfung:Für jeweils 500 Einheiten werden 2 Bretter geopfert. Schneiden Sie sie auf und prüfen Sie auf Folgendes:
- Korrekter Sicherungswert (z. B. 250 V, 3 A, träge).
- Korrekte Transformatorisolierung (Mindestabstand von 0,125 Zoll zwischen Primär- und Sekundärseite).
- Kein nicht genehmigter Komponentenaustausch (z. B. 85 °C-Kondensatoren statt 105 °C).
Profi-Tipp:Fordern Sie bei Ihrem Lieferanten die „UL-Zulassungsmitteilung“ an, bevor Sie große Bestellungen bezahlen.
Zusammenfassung: Auswahl des richtigen Rettungszeichen-PCBA
Eine QualitätAusgangsschild PCBAwird durch drei nicht verhandelbare Merkmale definiert:
1. UL 924-Zulassungmit nachweisbarem Aktenzeichen.
2. Automatische Übertragung unter 0,1 Sekundenmit ordnungsgemäßer Niederspannungstrennung.
3. BatterieladeschaltungEntwickelt für NiCd-, NiMH- oder LiFePO4-Chemie.
Priorisieren Sie für Facility Manager Boards mit Selbstdiagnose. Geben Sie für OEMs immer 2 oz Kupfer auf Stromleiterbahnen und UL 94V-0-Laminate an. Verifizierte Fertigungsdokumentation und Zertifizierung durch Dritte sind nach wie vor der einzige zuverlässige Weg zur Einhaltung von Vorschriften und zur Sicherheit der Insassen.
