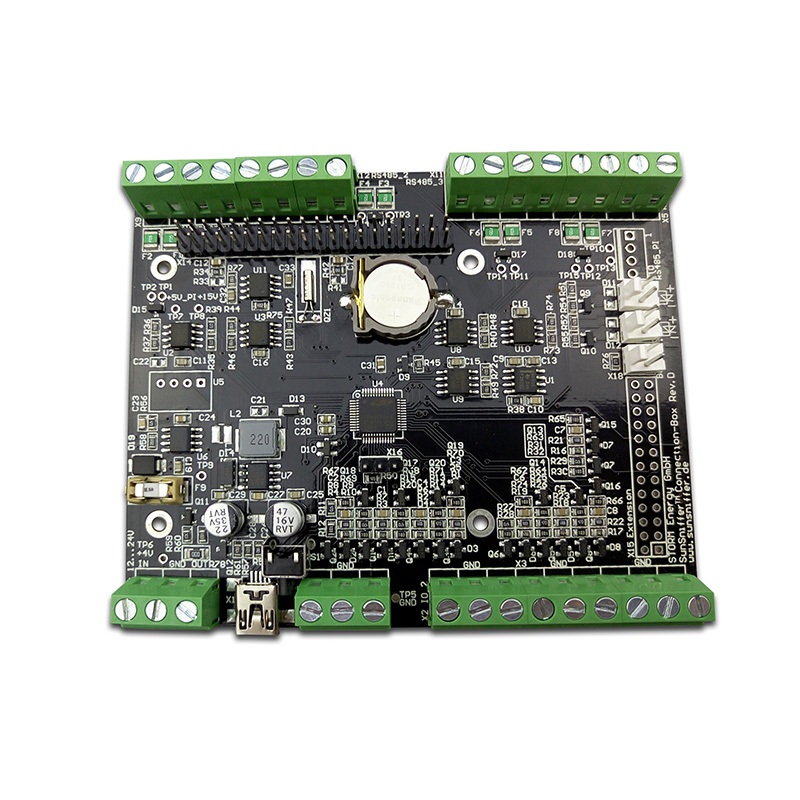

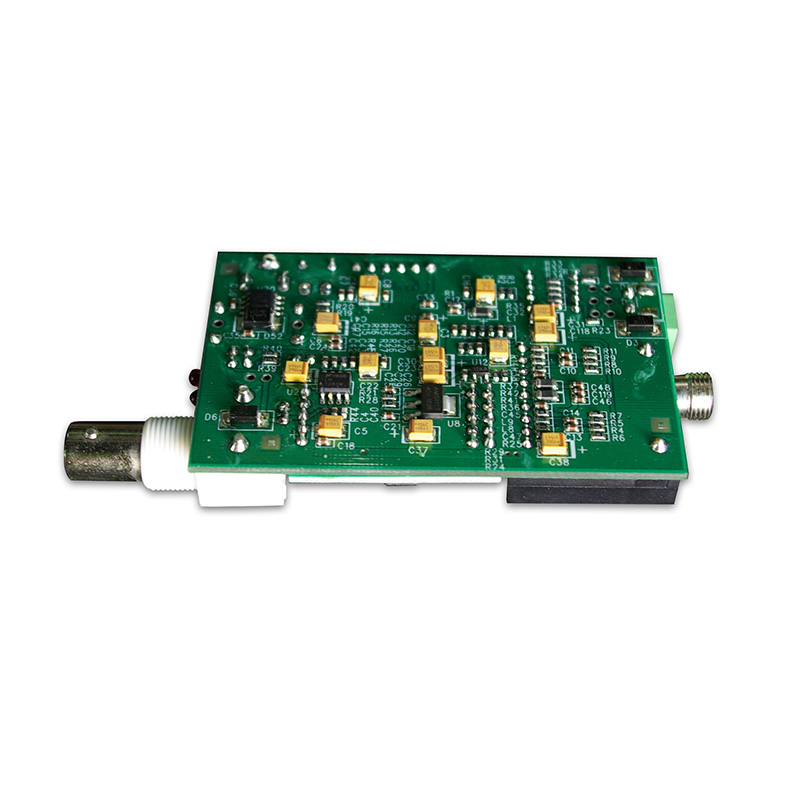

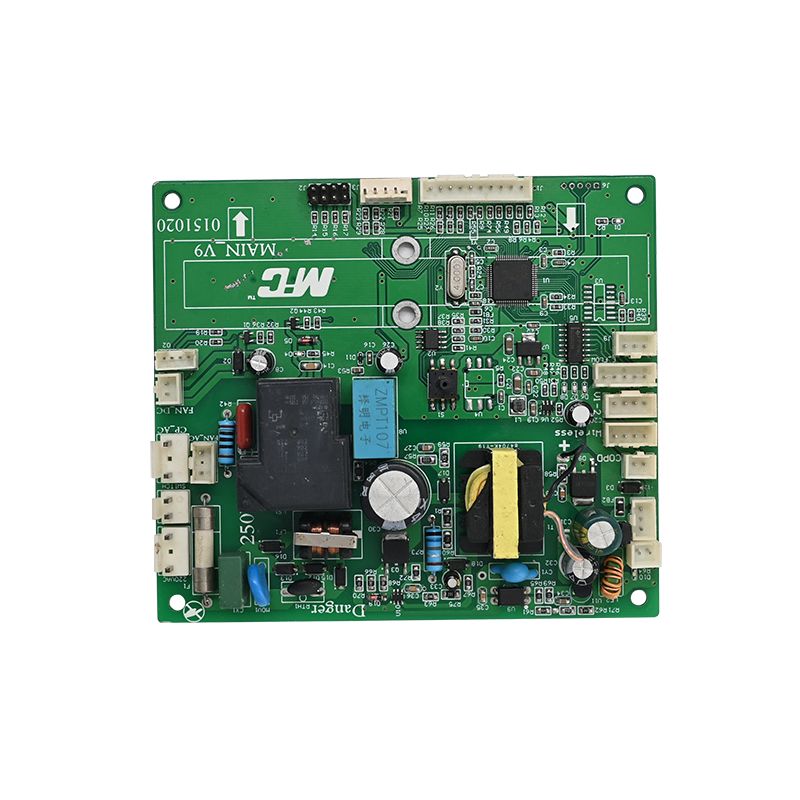

LED-Treiber PCBA

Navigieren durch die Welt vonLED-Treiber PCBAerfordert einen starken Fokus auf Wärmemanagement, Komponentenbeschaffung und Layoutoptimierung. Ganz gleich, ob Sie Autoscheinwerfer oder industrielle Hochregale entwerfen, die Leiterplattenbestückung ist das Rückgrat der Zuverlässigkeit. Mit über zwei Jahrzehnten Erfahrung im Google SEO- und Elektronikfertigungsbereich habe ich gesehen, wie kleinste Details – wie das Kupfergewicht oder die Ausrichtung der Lötstoppmaske – über den Erfolg oder Misserfolg eines Beleuchtungsprojekts entscheiden.

Anfrage absenden

Produktbeschreibung

In diesem Leitfaden werden die technischen Spezifikationen, Herstellungsstandards und anwendungsspezifischen Anforderungen aufgeführt, die Sie kennen müssen.

Was ist ein LED-Treiber-PCBA?

Eine LED-Treiber-PCBA ist die komplett bestückte Platine, die die Leistung einer LED-Lichtquelle regelt. Im Gegensatz zu Standard-Leiterplatten integrieren diese Baugruppen bestimmte Komponenten:

- Treiber-ICs:Konstantstrom- oder Konstantspannungsregler (z. B. ON Semiconductor, TI, Nexperia).

- Transformatoren/Induktivitäten:Für Leistungsumwandlungstopologien wie Flyback oder Boost.

- Kühlkörper und thermische Vias:Zur Verwaltung der Verbindungstemperatur kritischer Teile.

- Anschlüsse:Zur Dimmsteuerung (0-10 V, PWM) und AC/DC-Eingang.

Da LEDs eine strenge Stromkontrolle erfordern, um ein thermisches Durchgehen zu verhindern, ist diePCBABei der Konstruktion müssen elektrische Isolierung und Wärmeableitung im Vordergrund stehen.

Wichtige technische Parameter (Datenblatt-Einblicke)

Um sicherzustellen, dass Ihre Baugruppe den Industriestandards entspricht, müssen Sie diese Parameter mit Ihrem Hersteller überprüfen. Basierend auf aktuellen IPC- und Komponentenstandards sind hier die kritischen Kennzahlen aufgeführt.

Allgemeine Spezifikationen

ParameterStandardwert/-bereichIndustriestandardGrundmaterialFR4 (Tg 125°C min), Metallkern (MCPCB)IPC-4101/21Kupferdicke1 Unze bis 4 Unzen (äußere Schichten)IPC-6012 Klasse 2PCB-Dicke 0,031" bis 0,125" (anpassbar)IPC-600OberflächenbeschaffenheitENIG (chemisches Nickel-Immersionsgold) oder bleifrei HASLRoHS 2002/95/ECSolder MaskLPI (Liquid Photo Imageable) – Grün/Weiß/SchwarzIPC-SM-B40C

Elektrische und thermische Leistung

ParameterBedingungenBewertungMax. AusgangsstromHochstromkanäle (Automotive)Bis zu 8A pro KanalMax. VersorgungsspannungDC-EingangBis zu 75VVerbindungstemperatur (Tj)Betriebsbereich -40°C bis +150°CThermischer Widerstand (θJA)Abhängig vom Layout36°C/W (typisch für QFN-Gehäuse)SchaltfrequenzAufwärts-/Abwärtswandler 100kHz bis 10MHz

Hinweis zum Formfaktor:Moderne kompakte Designs nutzen DFN-Gehäuse (2 x 2 mm), um im Vergleich zu älteren SOT223-Gehäusen bis zu 90 % Platz auf der Leiterplatte einzusparen.

Design und Montage: Die vier wichtigsten technischen Schwerpunkte

TreffenESSENBei der Umsetzung unserer Standards stützen wir uns auf überprüfbare Herstellungshinweise und reale technische Daten.

1. Wärmemanagementstrategie

Hitze ist der Feind von Elektrolytkondensatoren und LED-Chips.

- Über Platzierung:Verwenden Sie Arrays von thermischen Durchkontaktierungen unter dem IC-Pad, um Wärme an die Kupfer-Grundplatte zu übertragen.

- Kupferguss:Die Kupferdicke der Außenschicht sollte betragenMindestens 2 Unzen (0,0026 Zoll).für Hochstromleiterbahnen.

- Inspektion:Die Verformung und Verdrehung der PCBA darf nicht größer sein0,0075 Zoll pro Zollum den Kontakt zum Kühlkörper sicherzustellen.

2. Komponentenauswahl für Langlebigkeit

- Automobilqualitäten:Für Außenbeleuchtung wählen SieAEC-Q101qualifizierte Fahrer. Diese Teile unterstützen seitlich benetzbare Flanken (SWF), was eine automatisierte optische Inspektion (AOI) von Lötverbindungen ermöglicht – eine Voraussetzung für eine fehlerfreie Fertigung.

- Kondensatoren:Verwenden Sie Kondensatoren mit hoher Stromwelligkeit, die für mindestens 105 °C ausgelegt sind.

3. Lötbarkeit und Inspektion

- AOI-Konformität:Leadless-Gehäuse (DFN/QFN) ohne seitlich benetzbare Flanken erfordern eine kostspielige Röntgenprüfung. Die SWF-Technologie ermöglicht Standard-AOI und reduziert die Montagekosten erheblich.

- Registrierung von Lötmasken:Die Fehlregistrierung sollte auf maximal ±0,004 Zoll beschränkt werden, um eine Kupferfreilegung zu verhindern.

4. Elektrische Sicherheit (Kriech- und Luftstrecken)

- Stellen Sie bei AC-DC-Treibern (Offline) einen ausreichenden Abstand zwischen Hochspannungsleiterbahnen (Netz) und Niederspannungssekundärseiten sicher.

- Brennbarkeitsbewertung:Alle Materialien müssen übereinstimmenUL94V-0. Dieser Wert muss physisch auf der Lötseite der Platine vermerkt sein.

Anwendungsspezifische Anforderungen

Verschiedene Branchen üben unterschiedliche Belastungen auf die LED-Treiber-PCBA aus.

- Kfz-Scheinwerfer (ADB):Erfordert Hochstromtreiber (8A+) mitEMV-Konformität (CISPR 25 Klasse 5). Die Platinengröße ist oft begrenzt und erfordert Stapel mit mehr als 4 Lagen.

- Industrielle Hochregale:Der Schwerpunkt liegt auf Überspannungsschutz und großen Eingangsspannungsbereichen (90–305 V AC).

- Verbraucher (LED-Lampen):Kostensensible, meist einlagige Aluminium-Leiterplatten mit linearen Treibern.

Häufig gestellte Fragen (FAQ)

Nachfolgend finden Sie drei häufige technische Fragen zuLED-Treiber PCBABeschaffung und Debugging.

F1: Warum fällt die PCBA meines LED-Treibers nach ein paar Monaten aus, obwohl die Komponenten ganz neu sind?

A:Die Grundursache ist fast immerthermischer StressoderSchlechtes Löten. Überprüfen Sie Folgendes:

1. Sperrschichttemperatur:Haben Sie den Tc (Gehäusetemperatur) des Treiber-ICs gemessen? Als Faustregel gilt, dass sich die Lebensdauer eines Kondensators bei jedem Anstieg um 10 °C über 85 °C halbiert.

2. Kupfermangel:Viele Fehler treten auf, weil das Wärmeleitpad des ICs nicht richtig verlötet ist. Mit derSeitlich benetzbare FlankenDas Design ermöglicht eine AOI-Überprüfung, um sicherzustellen, dass das Wärmeleitpad vollständig angeschlossen ist.

3. Material-Tg:Standard-FR4 (Tg 130 °C) kann sich mit der Zeit verschlechtern, wenn der Treiber heiß läuft. Upgrade aufTg 150°C+oder PCBA mit Aluminiumkern.

F2: Wie überprüfe ich die Qualität eines PCBA-Prototyps eines LED-Treibers vor der Massenproduktion?

A:Verlassen Sie sich nicht allein auf die Sichtprüfung. Sie benötigen einen dreistufigen Verifizierungsprozess:

1. Elektrischer Test (Flying Probe):Eine 100-prozentige Überprüfung der Netzkonnektivität ist obligatorisch. Stellen Sie sicher, dass es zwischen Hochspannungs- und Niederspannungsnetzen keine Kurzschlüsse gibt.

2. Wärmebild:Lassen Sie den Treiber 1 Stunde lang unter Volllast laufen. Überprüfen Sie mit einer Wärmebildkamera, ob die Temperatur des IC-Gehäuses mit den Datenblattspezifikationen übereinstimmt.

3. Mikroschliff der Lötstelle:Bei DFN-Paketen müssen Sie eine Probeverbindung querschnitten, um sie auf Hohlräume zu prüfen. Hohlräume sollten 25 % der gesamten Padfläche nicht überschreiten.

F3: Was bewirkt die „ENIG“-Oberflächenveredelung für meinen LED-Treiber und lohnt sich der Aufpreis?

A:ENIG (Electroless Nickel Immersion Gold) ist für hochzuverlässige LED-Treiber von entscheidender Bedeutung.

- Warum es wichtig ist:Standard-HASL (Hot Air Solder Leveling) hinterlässt unebene Oberflächen. Bei LED-Treiber-ICs mit kleinem Rastermaß (wie QFN oder DFN) ist Ebenheit für eine ordnungsgemäße Lötung erforderlich.

- Der „Gold“-Vorteil:Gold schützt die Nickelschicht vor Oxidation. Wenn das Nickel oxidiert, kommt es zum „Black-Pad“-Syndrom, das zu Lötstellen führt, die zwar gut aussehen, aber bei Temperaturschwankungen (häufig bei Außenbeleuchtungen) reißen.

- Urteil:Für den Einsatz im Automobil- oder Außenbereich ist ENIG nicht verhandelbar. Für Einweg-Consumer-Glühbirnen ist OSP oder HASL ausreichend.

Zusammenfassung

Ein robusterLED-Treiber PCBAwird nicht nur durch den gewählten IC definiert, sondern auch durch dieKupfergewicht, Thermal-Via-Strategie, UndOberflächenbeschaffenheit. Fordern Sie immer die Einhaltung der IPC-6012-Klasse 2 oder 3 und priorisieren Sie seitlich benetzbare Flanken für kritische Automobilanwendungen, um die AOI-Verifizierung sicherzustellen.

Durch die Einhaltung dieser Parameter – bestätigt durch unsere 20-jährigen Branchentests – stellen Sie eine Treiberlebensdauer sicher, die zu Ihrem LED-Array passt, typischerweise über 50.000 Stunden L70-Leistung.
