Mit 20 Jahren Erfahrung in der Unterhaltungselektronik und Leiterplattenfertigung habe ich Tausende von Deckenleuchtenbaugruppen überprüft. Dieser Leitfaden behandelt Materialauswahl, Wärmemanagement, Treibertopologien und Konformitätsanforderungen speziell für das PCBA-Design von Deckenleuchten.
Was eine Deckenleuchte PCBA leisten muss

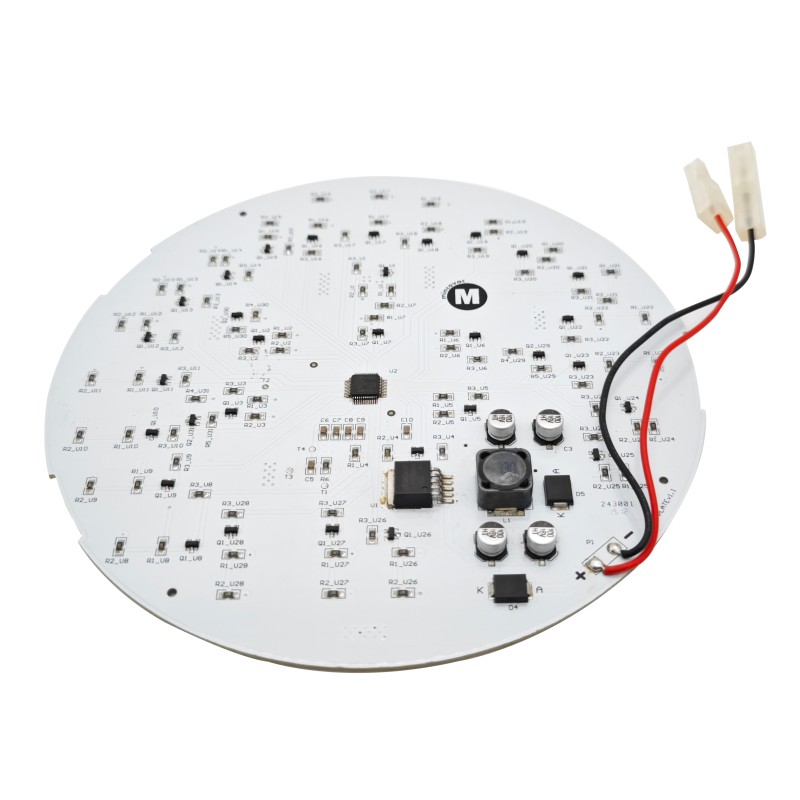

Eine Deckenleuchte PCBA (Printed Circuit Board Assembly) steuert und versorgt die LED-Lichtquelle. Im Gegensatz zu einer bloßen Leiterplatte umfasst eine PCBA alle auf der Platine aufgelöteten Komponenten – LEDs, Treiber, Widerstände, Kondensatoren und Anschlüsse.
Hauptfunktionen einer Deckenleuchte PCBA:
- AC-zu-DC-Umwandlung (falls integrierter Treiber):Wandelt 110–277 V Wechselstrom in Niederspannungs-Gleichstrom für LEDs um
- Konstantstromregelung:Hält den LED-Strom trotz Eingangsspannungsschwankungen stabil
- Wärmemanagement:Leitet die Wärme von den LED-Übergängen weg, um einen vorzeitigen Ausfall zu verhindern
- Dimmsteuerung (optional):Schnittstellen zu Wanddimmern (0–10 V, TRIAC oder PWM)
Unterschied zur nackten Leiterplatte:Eine blanke Leiterplatte hat Kupferleiterbahnen und -pads, aber keine Komponenten. Eine PCBA ist vollständig montiert und kann in die Leuchte eingebaut werden.
Grundlegende technische Spezifikationen
Eingangsleistungsparameter
ParameterStandardbereichHochleistungsbereichEingangsspannung (AC) 110–120 V (US) oder 220–240 V (EU) 90–277 V (universell) Eingangsfrequenz 50/60 Hz 50/60 Hz Leistungsfaktor (PF) > 0,70 (Verbraucher) > 0,90 (gewerblich) Gesamtharmonische Verzerrung (THD) < 20 % < 15 % (DLC-Anforderung) Überspannung Schutz1 kV (einfach)2-4 kV (gewerblich)
Leistungsfaktor- und THD-Anforderungen gemäß Energy Star- und DLC-Standards.
LED-Ausgangsspezifikationen
ParameterGeringe LeistungMittelstarke LeistungHohe LeistungGesamt-Lumenausgang800-1500 lm (ersetzt 60-W-Glühlampe)1500-3000 lm3000-5000 lm+Anzahl der LEDs18-4848-100100-200+LED-Strom50-150 mA150-300 mA300-700 mAGesamt Leistung8-15W15-30W30-60W
Physikalische Spezifikationen
ParameterFR4 StandardAluminium MCPCBPlattenformRund, quadratisch oder kundenspezifischRund, quadratisch oder kundenspezifischDurchmesser (typisch rund)100 mm bis 300 mm100 mm bis 300 mmKupfergewicht1 Unze (Signal), 2 Unzen (Leistung)1–2 UnzenSchichtanzahl2 Schichten (am häufigsten)1–2 SchichtenWärmeleitfähigkeit0,3–0,5 W/m·K1–9 W/m·K
PCB-Materialauswahl: FR4 vs. Aluminium MCPCB
Die Wahl zwischen FR4 und Aluminium-MCPCB (Metal Core PCB) ist die wichtigste Entscheidung beim PCBA-Design für Deckenleuchten.
Vergleichstabelle
CharakteristikFR4 PCBAAluminium MCPCBWärmeleitfähigkeitSchlecht (0,3–0,5 W/m·K)Gut bis ausgezeichnet (1–9 W/m·K)GewichtLeichtMäßigKosten (geringes Volumen)NiedrigMäßig (30–50 % höher als FR4)LED-Lebensdauer bei 150 mA30.000–40.000 Stunden50.000+ StundenBeste AnwendungGeringer Stromverbrauch (<12 W), austauschbar GlühbirneDeckenleuchten mit mittlerer bis hoher Leistung
Entscheidungsmatrix
Leistung der DeckenleuchteEmpfohlenes PCBA-MaterialGrund5W-12W (kleine Unterputzmontage)FR4 (2-lagig)Geringere Kosten, akzeptable Wärme 12W-25W (Standarddecke)Aluminium-MCPCB (1-2 W/m·K)Wärmemanagement kritisch25W-50W (große Panels)Hochleistungsaluminium (3-5 W/m·K)Verhindert LED-Überhitzung50W+ (gewerblich)Premium-Aluminium (5-9 W/m·K) oder Kupferkern. Für die Zuverlässigkeit zwingend erforderlich
Faustregel:Für Deckenleuchten über 15 W verwenden Sie Aluminium-MCPCB. FR4 führt aufgrund von Hitzestau zu einem vorzeitigen LED-Ausfall.
Treibertopologie für Deckenleuchten-PCBA
PCBAs für Deckenleuchten verwenden zwei Haupttreiberarchitekturen: integriert (Komponenten auf derselben Platine) oder entfernt (separate Treiberplatine).
Integrierter vs. Remote-Treiber
AspektIntegrierter Treiber (COB oder linear)Remote-Treiber (separate Platine)TreiberpositionAuf derselben PCBA wie LEDsSeparate Platine, durch Drähte verbundenTypische Leistung5W-25W15W-100W+Effizienz80-88%85-93%FlimmerleistungKann bei einfachen linearen Treibern schlecht seinAusgezeichnet bei richtiger FilterungDimmkompatibilitätBegrenzt (nur TRIAC)Breit (0-10V, TRIAC, DALI)KostenNiedriger (einzelne Platine)Höher (zwei Platinen)Am besten für kostensensible, nicht dimmbare LeuchtenGewerblich, dimmbar, leistungsstark
Konstantstrom vs. Konstantspannung
TreibertypBeste VorteileVorteileNachteileKonstantstrom (CC)LED-Stränge mit DirektantriebEinfacher, weniger KomponentenLED-Anzahl muss mit der Treiberspannung übereinstimmenKonstante Spannung (CV)Modulare Leuchten mit mehreren PlatinenStandard 12V/24V, einfach zu erweiternErfordert separate Strombegrenzungswiderstände
Empfehlung zur Deckenleuchte PCBA:Verwenden Sie die Konstantstrom-Treibertopologie für integrierte Designs. Es sorgt für einen stabilen LED-Strom ohne zusätzliche Widerstände.
Wärmemanagement für Deckenleuchten-PCBA
Hitze ist der Hauptfeind der LED-Lebensdauer. Mit jeder Reduzierung der LED-Sperrschichttemperatur um 10 °C verdoppelt sich die Lebensdauer.
Wärmepfaddesign
Der Wärmepfad für eine Deckenleuchte PCBA folgt dieser Reihenfolge:
LED-Verbindung → LED-Thermopad → PCBA-Kupfer → dielektrische Schicht (MCPCB) → Aluminiumbasis → Leuchtengehäuse → Raumluft
Schwächstes Glied:Die dielektrische Schicht (Isolierung zwischen Kupferkreis und Aluminiumbasis). Standard-Dielektrikum hat eine Leitfähigkeit von 1–3 W/m·K. Das Premium-Dielektrikum erreicht 5–9 W/m·K.
Designregeln für LED-Pads
DesignelementAnforderungThermische Durchkontaktierungen unter LED9–12 Durchkontaktierungen (0,3 mm Durchmesser) pro Hochleistungs-LEDVia-FüllungGefüllt und abgedeckt (ermöglicht das Löten auf der Oberseite)Kupfer-Pad-GrößeMindestens 2x LED-Thermopad-GrößeLötabdeckung80–90 % der Thermal-Pad-Fläche (Röntgeninspektion)HohlraumtoleranzMaximal 25 % der Pad-Fläche
Thermische Überprüfung
Produktionstest:Lassen Sie die Deckenleuchte nach der Montage 1 Stunde lang mit voller Leistung laufen. Messen Sie die Temperatur an den LED-Pads mit einer Infrarotkamera.
Temperatur (LED-Pad) Grad Erwartete Lebensdauer <50 °CAusgezeichnet70.000+ Stunden50–60 °CGut50.000–70.000 Stunden60–70 °CAkzeptabel30.000–50.000 Stunden>70 °CAusfallrisiko<20.000 Stunden
PCB-Layoutregeln für Deckenleuchten PCBA
Regel 1: Symmetrische LED-Platzierung
Platzieren Sie die LEDs gleichmäßig auf der PCBA, um Hotspots zu vermeiden und eine gleichmäßige Lichtverteilung zu gewährleisten. Für runde Deckenleuchten:
- Ordnen Sie die LEDs in konzentrischen Kreisen an
- Gleicher Abstand zwischen benachbarten LEDs
- Halten Sie einen gleichmäßigen Abstand zur Brettkante ein
Regel 2: Kurze Hochstromspuren
Hochstromleiterbahnen (LED-Strom und Masse) sollten so kurz und breit wie möglich sein. Erforderliche Breite berechnen:
Für 2 Unzen Kupfer, 20°C Temperaturanstieg:
- Breite (mils) = Strom (Ampere) × 35
Beispiel: 300 mA (0,3 A) Leiterbahn → 0,3 × 35 = mindestens 10,5 mil (0,27 mm).
50 % Sicherheitsmarge hinzufügen:Verwenden Sie 16 mil (0,4 mm) für 300-mA-Leiterbahnen.
Regel 3: Trennen Sie AC- und DC-Abschnitte
Wenn die PCBA einen integrierten AC-DC-Wandler enthält:
- Halten Sie den Wechselstromeingang (Hochspannung) an einer Kante der Platine
- Halten Sie eine Kriechstrecke von 3 mm zwischen Wechselstrom- und Niederspannungs-Gleichstromleiterbahnen ein
- Verwenden Sie einen physischen Schlitz oder Graben in der Leiterplatte, wenn der Platz knapp ist
Regel 4: Kupfer für den Boden gießen
Verwenden Sie für die LED-Rückführung einen massiven Kupferguss auf der obersten Schicht (bei MCPCB die Schaltkreisschicht). Dies reduziert den Spannungsabfall und verbessert die Wärmeverteilung.
Regel 5: Daisy-Chain-Stromverteilung
Verlegen Sie bei längeren Deckenleuchten (linear oder rechteckig) die Stromleiterbahnen als zentralen Bus, anstatt die LEDs vom Ende der vorherigen Kette zu speisen.

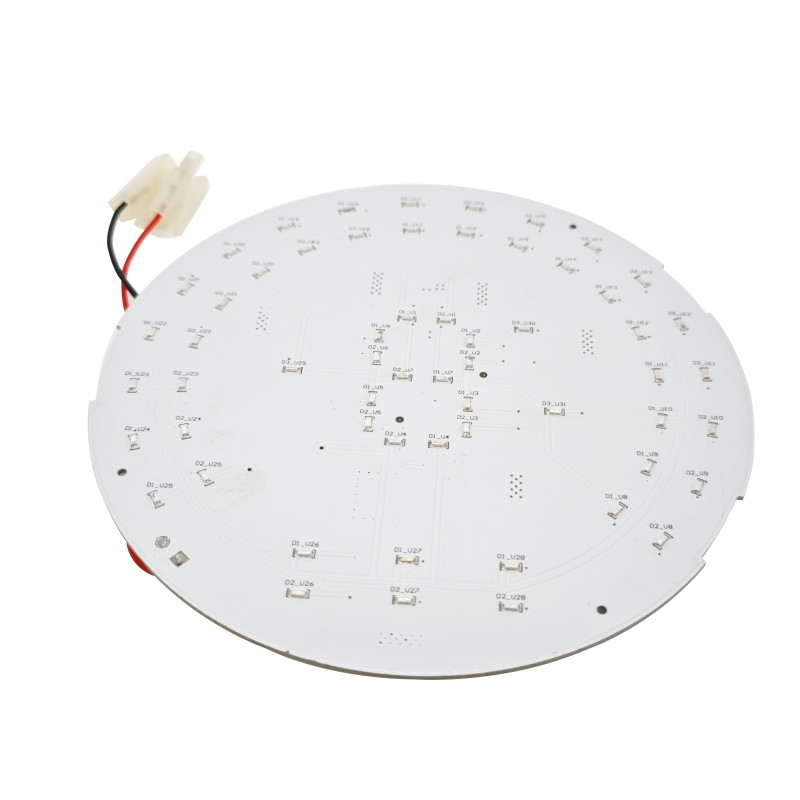

Beispiel für ein PCBA-Layout für eine Deckenleuchte (rund)
Eine typische runde Deckenleuchte PCBA (150 mm Durchmesser, 36 LEDs) hat diesen Schichtstapel:
SchichtFunktionKupfergewichtOben (Schaltkreisschicht)LED-Pads, Leiterbahnen, Treiberkomponenten2 ozDielektrische SchichtElektrische Isolierung75–100 µmAluminiumbasisWärmeverteilung und mechanische Unterstützung1,6 mm DickeUnterseite (optional)Sekundärkomponenten oder nur LötmaskeN/A
Überlegungen zum Flimmern und Dimmen
Ursachen für Flimmern
LED-Flackern tritt auf, wenn der Ausgangsstrom des Treibers erhebliche Schwankungen aufweist. Häufige Ursachen:
- Unzureichende Ausgangskapazitätim Fahrer
- Schlechte Kompatibilität mit TRIAC-Dimmern(Phasenanschnittdimmer mit kapazitiven Lasten)
- Niederfrequenz-PWM-Dimmung(<1 kHz)
Flimmermetriken
MetrikGutAkzeptabelSchlechtProzent Flimmern (100 Hz)<10 %10–30 %>30 %Flickerindex<0,10,1–0,3>0,3Flimmerfrequenz>1 kHz100–1000 Hz<100 Hz
Techniken zur Flimmerreduzierung
TechnikEffektKostenauswirkungen: Bulk-Ausgangskondensator hinzufügen (100–470 µF). Reduziert die Welligkeit von 100–120 Hz. Gering (0,10–0,30 USD). Erhöhen Sie die PWM-Dimmfrequenz auf >4 kHz. Eliminiert sichtbares Flimmern. Keine (Firmware-Änderung). Verwenden Sie eine Flyback- oder Buck-Boost-Topologie mit hohem Leistungsfaktor. Bessere Spannungsregulierung. Moderat (0,50–1,00 USD).
Compliance und Zertifizierung
Erforderliche Zertifizierungen nach Markt
MarktZertifizierungAnforderungUSAUL 1598 oder UL 8750Sicherheit für LED-LeuchtenKanadaCSA C22.2 Nr. 250.0Sicherheit für BeleuchtungskörperEUCE (einschließlich LVD, EMC, RoHS)Sicherheit, Emissionen, gefährliche StoffeGlobalIEC 62031LED-Module für allgemeine BeleuchtungEnergieeffizienz (USA)Energy Star oder DLCRabattberechtigung, Versorgungsanforderungen
Allgemeine Konformitätstests
PrüfnormKriterienDielektrische Festigkeit (Hipot)UL 87501500V AC für 1 Minute, kein DurchschlagErdungskontinuitätUL 8750<0,1Ω zwischen Erdungsanschluss und freiliegendem MetallEMI (leitungsgebunden und abgestrahlt)FCC Teil 15 (USA) oder EN 55015 (EU)Unterhalb der angegebenen GrenzwerteLeistungsfaktor und THDEnergy StarPF >0,90, THD <20 % für gewerbliche Zwecke
Häufig gestellte Fragen zu PCBA für Deckenleuchten
F1: Kann ich dieselbe Deckenleuchten-PCBA sowohl für kommerzielle 120-V- als auch 277-V-Anwendungen verwenden?
A:Nein, nicht ohne einen universellen Eingabetreiber. Hier ist die technische Aufschlüsselung:
Eine PCBA, die speziell für 120 V AC entwickelt wurde, verwendet Komponenten, die für eine Busspannung von ca. 200 V DC (nach Gleichrichtung) ausgelegt sind. Bei 277 V Wechselstrom beträgt die gleichgerichtete Gleichstromschiene etwa 390 V Gleichstrom. Dies übersteigt die Nennspannung von Standardkondensatoren, MOSFETs und Dioden mit einer Nennspannung von 120 V.
Anforderungen an die Spannungsreduzierung der Komponenten:
Komponente: 120 V Nennleistung: 277 V Erforderliche Nennleistung: Eingangskondensator: 200 V, 400 – 450 V, MOSFET: 250 – 300 V, 500 – 600 V, Gleichrichterdioden: 200 V, 400 V, Kriechstrecke: 1,5 mm, 3,0 mm
Wenn Sie eine einzige PCBA für beide Spannungen benötigen:
- Geben Sie a anUniverseller Eingangstreiberausgelegt für 90–277 V Wechselstrom
- Verwenden Sie Komponenten, die für mindestens 400 V DC-Bus ausgelegt sind
- Entwerfen Sie eine Kriechstrecke auf der Leiterplatte von 3 mm zwischen Wechselstromleitungen und Niederspannungsabschnitten
- Erwarten Sie 10–20 % höhere Komponentenkosten
Alternative:Erstellen Sie zwei PCBA-Varianten – eine für 120 V (geringere Kosten) und eine für 277 V (höhere Nennspannung). Dies ist bei der kommerziellen Beleuchtungsherstellung üblich.
F2: Wie stelle ich sicher, dass meine Deckenleuchte PCBA ordnungsgemäß mit einem TRIAC-Wanddimmer funktioniert?
A:Die Kompatibilität mit TRIAC-Dimmern ist eine häufige Herausforderung für PCBA-Designer von Deckenleuchten. Hier ist der technische Ansatz:
Das Problem:TRIAC-Dimmer wurden für Glühlampen (ohmsche Lasten) entwickelt. LEDs stellen eine reaktive Last dar, die zu Fehlzündungen des TRIAC führen kann, was zu Flackern, Blinken oder einem Dimmen unter 30 % führen kann.
Lösung 1 – Bleederwiderstand (passiv):
Fügen Sie einen Entladewiderstand (10–50 kΩ, 1–2 W) über den AC-Eingang hinzu. Dadurch wird genügend Strom (5–15 mA) gezogen, um den TRIAC während jeder Halbwelle ordnungsgemäß leitend zu halten.
Ergebnis:Verbessert die Dimmung im unteren Bereich (normalerweise mindestens 10–15 %). Fügt 1-2 W Standby-Verlust hinzu.
Lösung 2 – Aktiver Entlüftungskreis (bevorzugt):
Ein aktiver Bleeder (IC-gesteuert) zieht nur dann Strom, wenn der TRIAC sonst fehlzünden würde. Der Effizienzverlust liegt nahe bei Null.
Lösung 3 – TRIAC-Dimm-Treiber-IC angeben:
Viele kommerzielle LED-Treiber-ICs verfügen über eine integrierte TRIAC-Dimmerkennung und Bleeder-Steuerung. Beispiele hierfür sind:
- TI LM3447(TRIAC-dimmbarer LED-Treiber)
- MPS MP4030(Primärseitiger TRIAC-Dimmregler)
Prüfvoraussetzung:Validieren Sie die Dimmkompatibilität mit mindestens 5 verschiedenen TRIAC-Dimmermodellen (Lutron, Leviton, Legrand). Dimmer unterscheiden sich erheblich in ihren Haltestromanforderungen.
Feldausfallzeichen:Wenn die Deckenleuchte bei einer Dimmung unter 50 % flackert oder blinkt, ist die Entlüftungsschaltung unzureichend.
F3: Was sind die häufigsten Qualitätsprobleme bei der Herstellung von Deckenleuchten-PCBAs?
A:Basierend auf Tausenden von Produktionsinspektionen sind diese fünf Mängel für über 80 % der Qualitätsprobleme bei Deckenleuchten-PCBAs verantwortlich.
FehlerHäufigkeitUrsacheErkennungsmethodeNacharbeitskostenLED-Tombstoning1-5%Ungleichmäßiges Lotpastenvolumen auf LED-PadsAOIHoch (LEDs beschädigt)Löthohlräume unter LEDsHäufigEingeschlossene Flussmittelgase während der Reflow-RöntgeninspektionKeine (Hohlräume <25% akzeptabel)LEDs mit umgekehrter Polarität0,5-2%Feeder- oder PlatzierungsfehlerVisuell oder AOI (Farbe/Markierung)Sehr hoch (Schrottplatine)Kaltes Lot Verbindungen am Treiber-IC1–3 %Unzureichende Reflow-TemperaturAOI oder manuelle InspektionMittel (Nacharbeit möglich)Unzureichende Wärmeleitpaste (MCPCB)5–10 %Inkonsistente AnwendungZugtest oder WärmebildtechnikNiedrig (Paste hinzufügen)
Präventionsstrategien:
LED-Grabsteinbeleuchtung:
- Verwenden Sie Schablonenöffnungen, die etwas größer sind als die LED-Pads (Verhältnis 1:1,1).
- Stellen Sie sicher, dass das Reflow-Profil 60–90 Sekunden über dem Liquidus (TAL) liegt.
LEDs mit umgekehrter Polarität:
- Verwenden Sie LEDs mit eindeutiger Polaritätsmarkierung (Anode/Kathode).
- Implementieren Sie eine automatisierte optische Inspektion (AOI) mit Polaritätsprüfung
- Führen Sie einen 100 %-Polaritätstest an der fliegenden Sonde oder dem Nagelbett durch
Kaltlötstellen:
- Überprüfen Sie die Reflow-Spitzentemperatur (245–260 °C für bleifreies SAC305).
- Überwachen Sie das Ofenprofil täglich mit einem Profiler (nicht nur einmal pro Charge).
Unzureichende Wärmeleitpaste (MCPCB zum Kühlkörper):
- Für die Wärmeleitpaste Schablonen- oder Siebdruck verwenden (kein manuelles Auftragen)
- Ziel ist eine Pastendicke von 0,3–0,5 mm
- Überprüfen Sie die Abdeckung nach der Montage (die Wärmeleitpaste sollte die Kanten leicht herausdrücken).
Checkliste zur Qualitätskontrolle für die PCBA-Inspektion eingehender Deckenleuchten:
InspektionsgegenstandMethodeAkzeptanzkriterienLED-PolaritätVisuell oder AOI100 % korrektLötverbindungen (Leistungskomponenten)AOINKeine Brückenbildung, kein unzureichendes LotLED-HohlräumeRöntgen (Probe 5–10 %)<25 % pro PadWärmeleitpasteVisuell (Kantenausquetschung)An allen Montagepunkten sichtbarElektrischer TestFliegende Sonde oder NagelbettUnterbrechung/Kurzschluss, Prüfung der LED-Durchlassspannung
Checkliste für die PCBA-Herstellung von Deckenleuchten
ProduktionsschrittAnforderungÜberprüfungPCB-EingangskontrolleKein Verzug, korrekte Dicke, ENIG-Finish sichtbarVisuelle und LehrenmessungLötpastendruckSchablonendicke 0,1–0,12 mm, Aperturausrichtung ±0,05 mmSPI (Lötpasteninspektion)Pick-and-PlaceLED-Platzierung ±0,05 mm GenauigkeitAOI nach der PlatzierungReflow-LötenSpitzenwert 245–260°C, TAL 60–90 SekundenProfiler-Daten pro Batch-Auftrag von Wärmeleitpaste0,3–0,5 mm Dicke, vollständige AbdeckungGewichtskontrolle + visuelle Montage des KühlkörpersGleichmäßiger Druck, kein SpaltSpezifikation des SchraubendrehmomentsElektrischer TestOffen/Kurzschluss, LED-Polarität, StrommessungAutomatische Testvorrichtung
Zusammenfassung: PCBA-Checkliste für hochwertige Deckenleuchten
Eine qualitativ hochwertige PCBA-Deckenleuchte bietet ein ausgewogenes Verhältnis zwischen Kosten, thermischer Leistung und Konformität. Für standardmäßige Wohnraumleuchten (15–25 W) erreichen Aluminium-MCPCB mit 2 oz Kupfer, Konstantstromtreiber und LED-Pad-Temperaturen unter 60 °C durchgängig eine Lebensdauer von über 50.000 Stunden. Fügen Sie für kommerzielle dimmbare Leuchten TRIAC-kompatible Treiber-ICs und Entladeschaltkreise hinzu. Die häufigsten Herstellungsfehler – LED-Tombstoning, Verpolung und Kaltverbindungen – können durch AOI-Inspektion und kontrollierte Reflow-Profile verhindert werden.
| Designelement | Erfordernis |
|---|---|
| PCB-Material | Aluminium MCPCB für >15W; FR4 akzeptabel für <12 W |
| Kupfergewicht | 2 oz für Stromleiterbahnen; 1 Unze für Signal |
| Wärmemanagement | 9+ thermische Durchkontaktierungen pro LED; LED-Pad-Temperatur <60°C bei Volllast |
| Treibertopologie | Konstantstrom (integriert oder ferngesteuert) |
| Flimmerkontrolle | Ausgangskapazität 100–470 µF; PWM-Dimmung >4 kHz, falls verwendet |
| Dimmkompatibilität | Entlüftungsschaltung für TRIAC; Spezieller Dimm-IC für beste Ergebnisse |
| Nennspannung | Komponenten, die für maximale Eingangsspannung ausgelegt sind (120 V oder 277 V oder universell) |
| Zertifizierungen | UL oder CE basierend auf dem Zielmarkt; Energy Star für Werbung |
| Fertigungsinspektion | AOI (LED-Polarität, Lötstellen), Röntgen (Hohlräume), elektrischer Test |
