Babyüberwachung PCBA

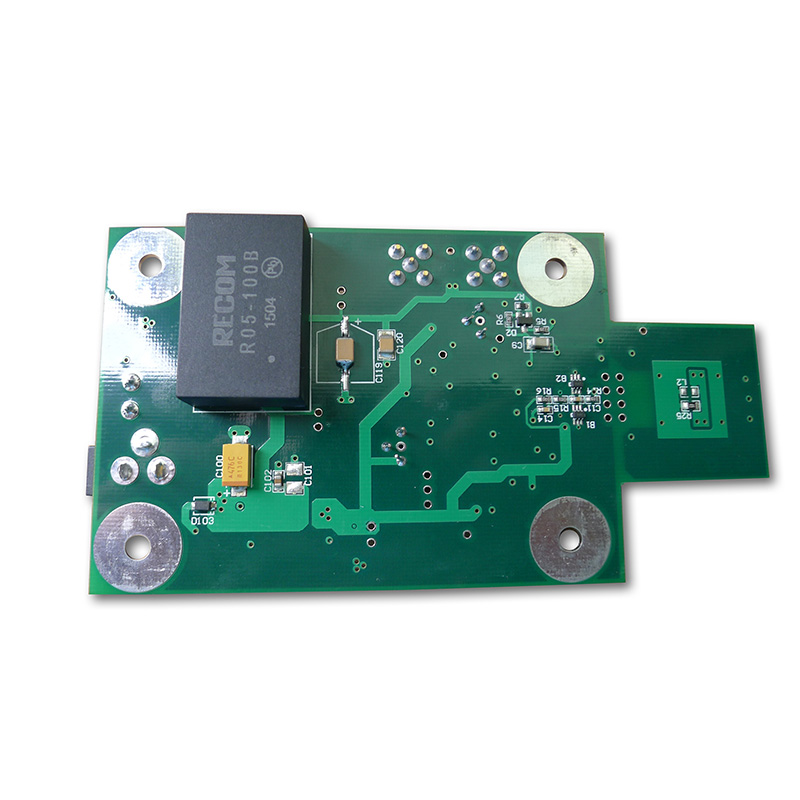

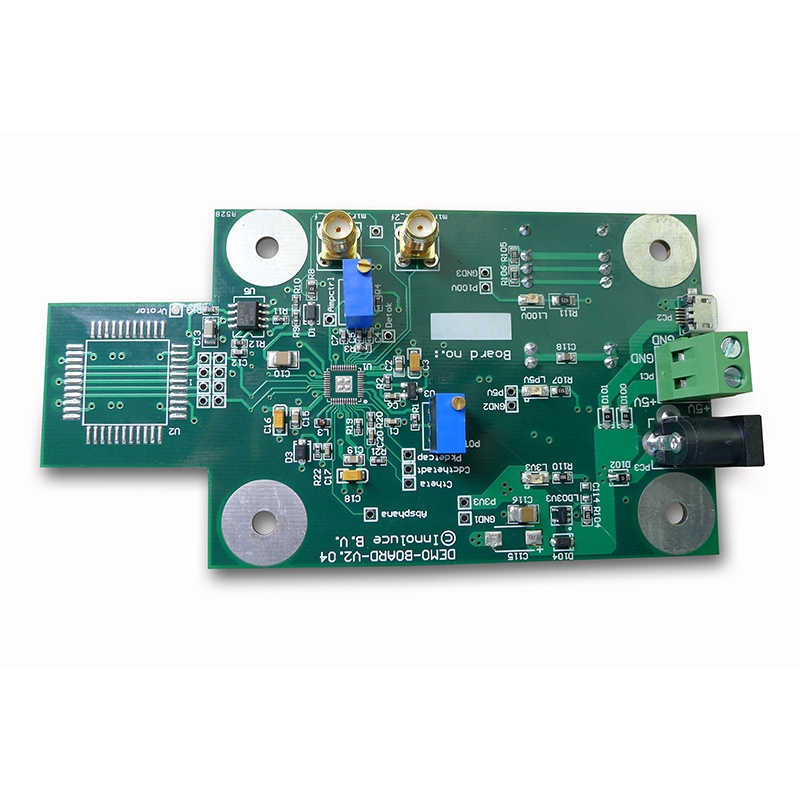

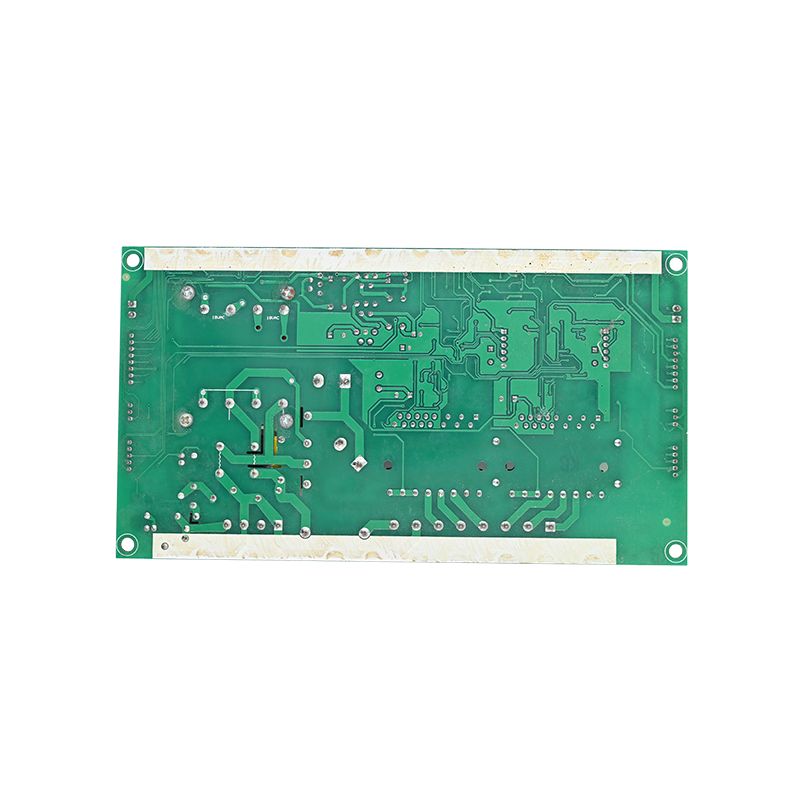

Grundlegende Zuverlässigkeitsanforderungen für Babyphone PCBA

Zuverlässigkeit beginnt bei den Spezifikationen. Raten Sie nicht über die Bedingungen im Kinderzimmer.

Umgebungs- und Betriebsparameter

Energiearchitektur für den 24/7-Betrieb

Kritisch: Fügen Sie nach dem Batterieschutz-IC einen Superkondensator (0,47 F, 5,4 V) hinzu. Dies ermöglicht eine Aufnahme von 10 Sekunden nach dem Herunterfahren bei niedrigem Batteriestand.

Komponentenauswahl für hohe MTBF

Die mittlere Zeit zwischen Ausfällen (MTBF) für eine Babyphone-PCBA sollte 50.000 Stunden überschreiten. Nachfolgend finden Sie bewährte Optionen.

Drahtloser Chipsatz und Antenne

Wählen Sie einen Chipsatz mit:

- Integrierte PA(Ausgangsleistung ≤ +10 dBm, um die Sicherheitsstandards für Kleinkinder zu erfüllen)

- Zuhören, dann reden(Störungen mit schnurlosen Telefonen vermeiden)

- Frequenzsprung(40+ Kanäle)

Antennenauswahl: Verwenden Sie eine mäanderförmige Inverted-F-Antenne (MIFA) am PCBA-Rand. Halten Sie einen Abstand von 10 mm zu Metallgegenständen (Lautsprechermagneten, Akkus) ein.

Audioeingabe und -verarbeitung

Temperaturerfassung (kritisches Sicherheitsmerkmal)

Platzieren Sie einen Thermistor (NTC, 10 kΩ bei 25 °C) auf der PCBA der Babyeinheit in der Nähe des Lade-ICs. Firmware muss:

- Temperatur alle 30 Sekunden protokollieren

- Beenden Sie den Ladevorgang bei 50°C

- Senden Sie bei 45 °C eine drahtlose Benachrichtigung an die Elterneinheit

PCB-Layout für geringe HF-Leckage und Audioqualität

Eine laute Babyphone-PCBA verursacht statische Aufladung und Aussetzer. Befolgen Sie diese Regeln.

Schichtstapel und Erdung

Regel: Platzieren Sie an jedem Stromanschluss einen 0,1 µF-Kondensator. Verwenden Sie die Größe 0402 für eine niedrige Induktivität.

Audio-Erdungsisolierung

Digitale und analoge Masse müssen sich an einem einzigen Punkt unter dem Codec treffen. Verwenden Sie Ferritperlen (600 Ω bei 100 MHz) zwischen den Masseebenen, jedoch nur, nachdem sichergestellt wurde, dass keine Masseschleifen vorhanden sind.

Mit Oszilloskop prüfen: Sondenmikrofonausgang während der HF-Übertragung. Das Rauschen sollte unter 2 mV Spitze-zu-Spitze bleiben.

Checkliste für Validierung und Zertifizierung

Testen Sie vor der Produktion jedes Babyphone-PCBA anhand dieser sechs Standards.

FAQ – Häufige Fragen zum zuverlässigen Babyphone PCBA

F1: Was ist der häufigste versteckte Fehler bei PCBA-Designs für Babyphones?

A:Mikrofonrauschen von Keramikkondensatoren, die in der Nähe des Audioeingangspfads platziert sind. Wenn die Babyeinheit vibriert (durch einen Stubenwagenmotor oder ein heruntergefallenes Spielzeug), erzeugen dielektrische Kappen der Klasse 2 (X7R, X5R) piezoelektrische Spannungen von bis zu 5 mV. Dieser koppelt sich an den Mikrofonvorverstärker an und erzeugt hörbare Klicks oder Rumpeln. Die Lösung ist zweifach: 1) Verwenden Sie C0G (NP0)-Kondensatoren für die gesamte Audiokopplung und -entkopplung in der ersten Verstärkungsstufe. 2) Wenn X7R unvermeidlich ist, drehen Sie den Kondensator physisch um 90 Grad auf der PCBA, sodass die mechanische Belastung mit der Elektrodenrichtung übereinstimmt. Validieren Sie immer mit einem Vibrationstisch bei 20 Hz, 1 Grms.

F2: Wie wirkt sich die Wahl der Batteriechemie auf die Langlebigkeit der PCBA des Babyphones aus?

A:Drei Chemikalien erzeugen sehr unterschiedliche Fehlerarten:

- Li-Ion (18650): Höchste Energiedichte, erfordert jedoch eine präzise CC/CV-Ladung. Ein fehlender Sensor mit negativem Temperaturkoeffizienten (NTC) führt zu einem thermischen Durchgehen. Nur mit authentifizierten Akkupacks verwenden, die einen Schutz-IC enthalten.

- LiFePO4: Sicherer (kein thermisches Durchgehen unter 150 °C) und längere Zyklenlebensdauer (2000 Zyklen). Eine niedrigere Spannung (3,2 V Nennspannung) erfordert jedoch einen Aufwärtswandler für 3,3 V-Logik, was zu höheren Kosten und Welligkeitsrauschen führt.

- NiMH(kostengünstige Designs): Sehr fehlerverzeihend, leidet aber unter dem Memory-Effekt. Die PCBA muss alle 30 Zyklen einen Entladekreis enthalten, um die Kraftstoffanzeige neu zu kalibrieren. Ohne diese sinkt die Laufzeit nach 6 Monaten um 50 %.

Wählen Sie für eine zuverlässige PCBA für Babyphones LiFePO4 aus Sicherheitsgründen oder hochwertiges Li-Ion mit doppeltem Überspannungsschutz (IC + PTC).

F3: Kann ich das gleiche PCBA-Design sowohl für reine Audio- als auch für Video-Babyphones verwenden?

A:Nein, und dieser Versuch führt zu drei spezifischen Zuverlässigkeitsproblemen:

- Speicherbandbreite- Nur Audio benötigt 64 kB RAM. Für Videos sind für komprimierte Frames mindestens 2 MB erforderlich. Eine gemeinsam genutzte PCBA mit externem RAM fügt lange Leiterbahnen hinzu, die den ESD-Test nicht bestehen.

- HF-Arbeitszyklus-- Audio wird in 10 % der Fälle übertragen. Videos werden in 80 % der Fälle übertragen. Die gleiche 2,4-GHz-PA überhitzt im Videomodus und verringert die Verstärkung nach 20 Minuten um 6 dB. Für Videodesigns benötigen Sie ein thermisches Via-Array unter der PA.

- Leistungsabgabe-- Der PCBA des Audio-Babyphones erreicht seinen Spitzenwert bei 200 mA. Videospitzen bei 600 mA. Ein übliches PCB-Layout mit dünnen Stromleiterbahnen (0,25 mm) verursacht einen Spannungsabfall, der das Kameramodul zurücksetzt. Für Videodesigns sind 0,6-mm-Leiterbahnen oder ein separater 1-A-Abwärtswandler erforderlich.

Erstellen Sie zwei separate PCBAs. Nur Audio verwendet eine 2-Lagen-Platine. Video erfordert 4 Schichten mit kontrollierter Impedanz.

Produktionstests für null Säuglingsrisiko

Jede zusammengebaute Babyphone-PCBA muss Folgendes bestehen:

Checkliste für die endgültige Designüberprüfung

Bei der Entwicklung eines zuverlässigen PCBA für Babyphones muss die Sicherheit des Kindes Vorrang vor der Kostenreduzierung haben. Ein gut gebautes Board verträgt Zahnprobleme und Wutanfälle geräuschlos. Testen Sie es unter realen Kindergartenbedingungen – Geräten mit weißem Rauschen, gedämpften Lichtern und Mikrowellenherden. Nur so kann das Vertrauen der Eltern gewonnen werden.
