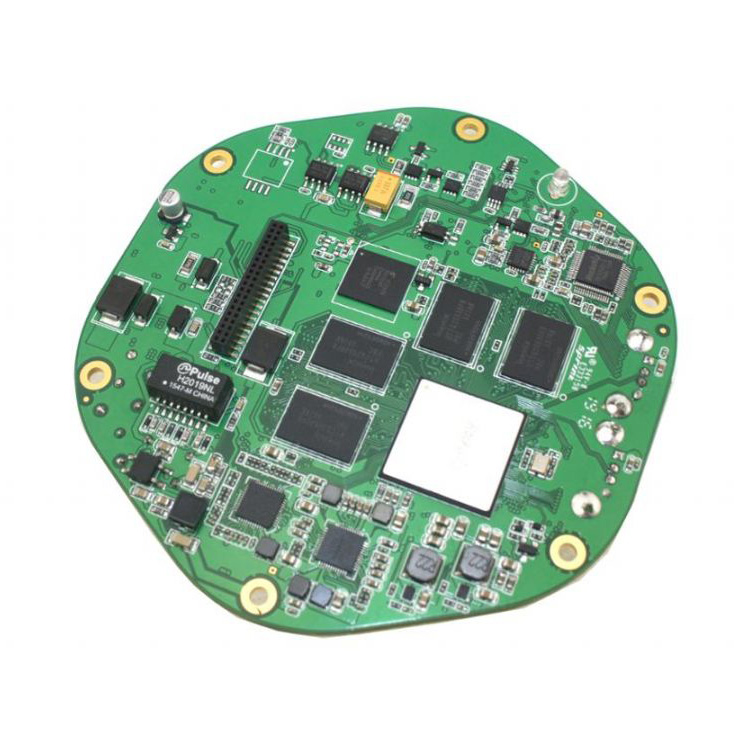

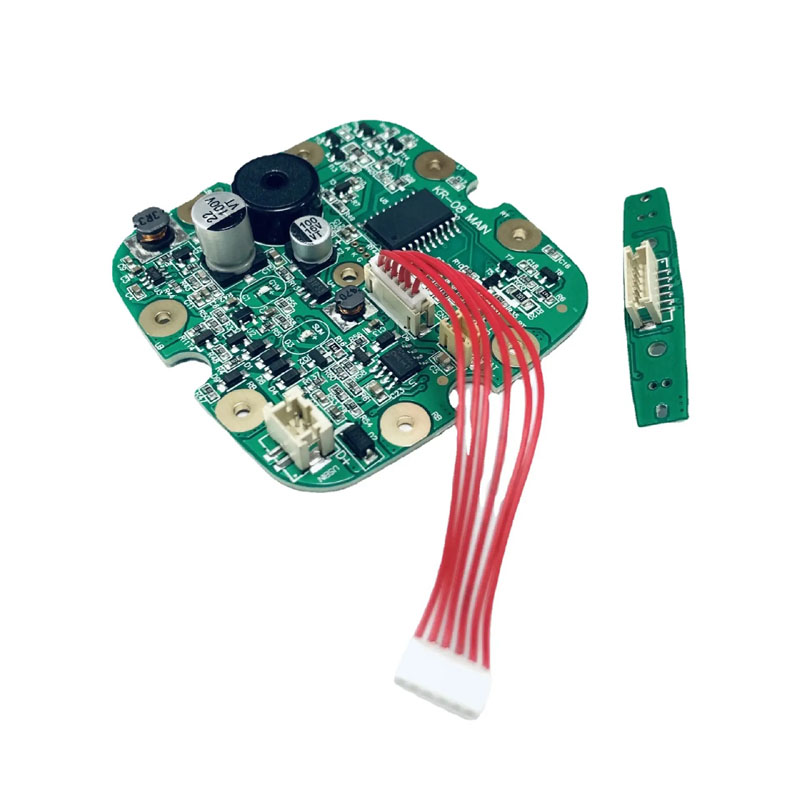

Wasserflosser PCBA

Umweltanforderungen und -klassifizierungen

Eine Munddusche wird in extremen Badezimmerumgebungen eingesetzt, die durch direkte Wasserspritzer, hohen Umgebungsdampf und aggressive Chemikalien wie Zahnpasta- und Mundwasserrückstände gekennzeichnet sind. Standardelektronik unterliegt unter diesen Bedingungen schnell Korrosion, parasitären Leckströmen und elektrischen Kurzschlüssen.

Unsere technischen PCBA-Lösungen sind speziell darauf ausgelegt, diesen schwerwiegenden Umwelteinflüssen standzuhalten, und garantieren einen zuverlässigen Produktlebenszyklus von drei Jahren.

Minderung von Substratrisiken

Erforderliche Zertifizierungen integriert: Alle PCBA-Fertigungen für Mundduschen entsprechen den weltweit vorgeschriebenen Gerätevorschriften: IEC 60335-1 (Haushaltsgerätesicherheit), UL 60730-1 (Automatische elektrische Steuerung), IPX4/IPX7-Mindestschutz und REACH/RoHS-Chemikalienbeständigkeitsstandards für feuchte Umgebungen.

Basislaminatauswahl und Kupferarchitektur

Die Auswahl des Basislaminats definiert die langfristige PCBA-Integrität bei kontinuierlicher Feuchtigkeitseinwirkung. Standard-FR-4 absorbiert leicht Wasserdampf durch rohe Schnittkanten und plattierte Kontaktrohre, was innerhalb von 12 Monaten zu katastrophalen CAF-Kurzschlüssen (Conductive Anodic Filament) führt.

Laminatqualitäten im Vergleich

• Standard FR-4: Wasseraufnahme 0,10 %–0,20 %, TG 130 °C–140 °C. Nur für trockene Bereiche geeignet. Vermeiden Sie die Verwendung von Mundduschen, da dies zu einem schnellen CAF-Ausfall führt.

• Hoher TG FR-4 [Unsere Kernauswahl]: Wasseraufnahme 0,08 %–0,12 %, TG 170 °C. Ideale Wahl für feuchte, intermittierende Feuchtigkeitsprofile.

• Halogenfreier hoher TG FR-4 [Empfohlen]: Wasseraufnahme 0,05 %–0,08 %, TG 150 °C. Umweltfreundliche Konstruktion mit ausgezeichneter Feuchtigkeitsbeständigkeit.

• Polyimid: Wasseraufnahme 0,02 %–0,04 %, TG 250 °C. Premium-Option für dauerhafte Nasseinwirkung oder Starrflexzonen.

Kupfergewichts- und Beschichtungsspezifikationen

• Außenschicht aus Kupfer: Mindestens 1 oz (35 µm), um einen optimierten Korrosionsschutz zu gewährleisten.

• Innere Kupferschicht: Mindestens 0,5 oz (18 µm), um die Signalintegrität vor internen Motorstörungen zu schützen.

• Durchkontaktierte Löcher (PTH): Mindestens 25 µm dicke Kupferbeschichtung im Inneren der Zylinder, um eine hermetische, luftdichte Feuchtigkeitsdichtung zu bilden.

• Oberflächenbeschaffenheit: Es wird ausschließlich ENIG (Electroless Nickel Immersion Gold) verwendet. Wir verbieten HASL (Hot Air Solder Leveling) für PCBAs mit Wasserflossen vollständig, da die freiliegende Zinn-Blei-Legierung in Mundwasserdämpfen innerhalb von 90 Tagen korrodiert.

Schichtaufbau und mechanisches Design

Abhängig von Ihrer Produktarchitektur liefern wir maßgeschneiderte mehrschichtige Konfigurationen zur Bekämpfung von hochfrequentem Pumpengeräusch (EMI) und strukturellen Abstandsbeschränkungen:

• Basisstufe (nur Knopf und Pumpe): Formuliert auf einem optimierten 2-lagigen High TG FR-4-Substrat, das Kosteneffizienz mit hochwertigem industriellen Feuchtigkeitsschutz in Einklang bringt.

• Smart/Premium-Stufe (Drucksensor, LCD-/LED-Display, Bluetooth, USB-C-Schnellladung): Entwickelt mit einem 4-Schicht-Aufbau. Die doppelten internen massiven Masseebenen schirmen empfindliche MCU-Signale vor EMF der Pumpe ab und fungieren als definitive physikalische Blockierung gegen interne Feuchtigkeitsdiffusion.

Dicke und Starr-Flex-Integration

• 1,0 mm Dicke: Entwickelt für kompakte, ergonomische Handgriffe, die strukturelle Beweglichkeit und Fallfestigkeit erfordern.

• 1,6 mm Dicke: Konzipiert für Tisch-Basisstationen; bietet maximale Steifigkeit und die niedrigste native Wasserdampfdiffusionsrate.

• Starr-Flex-PCB-Spezialisierung: Für kompakte Griffe der Extraklasse unterstützen wir die Starr-Flex-Konstruktion, bei der die Batterie über ein flexibles Polyimid-Endstück angeschlossen wird, das mit einer Abdeckung geschützt ist. Dadurch werden fehleranfällige Kabelbäume überflüssig und die IPX-Einstufung der gesamten Baugruppe wird erheblich verbessert.

Dual-Defense: Schutzbeschichtung und Komponentenversiegelung

Robotergesteuerte selektive konforme Beschichtung

Selbst der beste Untergrund benötigt eine luftdichte Oberflächenbeschichtung, um der alltäglichen Feuchtigkeit im Badezimmer standzuhalten.

• Präzises mehrachsiges automatisiertes Sprühen: Unsere automatisierten Roboterlinien tragen eine gleichmäßige Schutzschicht auf und maskieren gleichzeitig präzise Bereiche, die unbeschichtet bleiben müssen, wie z. B. Typ-C-Anschlüsse, Batteriekontakte und Summeranschlüsse.

• UV-Inspektion mit 0,1 % fluoreszierendem Farbstoff: Der Beschichtung wird ein spezieller UV-Indikatorfarbstoff beigemischt, der es optischen Hochgeschwindigkeitsscannern ermöglicht, eine gleichmäßige Mindestdicke von 25 µm ohne Lochlücken zu überprüfen.

Spezifikationen für Schnittstellenabdichtungen auf Komponentenebene

1. USB-C-Anschluss: Ausgestattet mit einer Silikon-Kompressionsdichtung und einer Gummikappe, wodurch eine IPX4-Abdichtung erreicht wird, wenn der Anschluss geschlossen ist.

2. Taktile Schalter: Umspritzt mit einer robusten Gummimanschette über der Kuppel, um den Schutz vor lokalem Eindringen nach IPX5 zu gewährleisten.

3. Pumpenanschluss: Vollständig ummantelt mit Epoxid-Vergussmasse für vollständigen IPX7-Schutz vor vorübergehendem Untertauchen.

4. Ladekontaktstifte (Pogo-Stifte): Streng spezifiziert mit mindestens 30 µ Zoll dicker Goldbeschichtung (Hartgold) und O-Ring-Dichtungen. Standardmäßig vernickelte Stifte korrodieren und versagen innerhalb von 6 Monaten nach täglicher Aufladung in einem nassen Badezimmer. Unsere schweren Goldlaschen überstehen 20.000 Nassverbindungszyklen ohne Verschlechterung des Kontaktwiderstands.

Strenger Produktionsqualitätstestablauf

Jede hergestellte Charge von Unixplore-Wasserflosser-PCBAs muss vor dem Versand eine Reihe intensiver Feuchtigkeitssimulations-Qualitätsprüfungen bestehen:

1. Luftfeuchtigkeit, Einweichen in die Umgebung: 48 Stunden bei 40 °C und 93 % relativer Luftfeuchtigkeit (nicht kondensierend). Bestehenskriterien: Keine sichtbare Oxidation; Isolationswiderstand (IR > 10 MΩ) zwischen zwei beliebigen Netzwerken.

2. IPX4-Wassersprühtest: 10 Minuten kontinuierlicher oszillierender Mehrwinkel-Rohrsprühtest, um sicherzustellen, dass keine Flüssigkeit unter die Beschichtungsschichten eindringt.

3. Hochspannungsisolationsprüfung: Anlegen von 500 V Gleichstrom zwischen den Anschlüssen der Primärbatterie und der Erdungsebene, um zu bestätigen, dass der IR nach der Befeuchtung > 50 MΩ beträgt.

4. Funktionsüberprüfung nach Belastung: Pumpenbetätigung über den gesamten Zyklus unter Last. Null-Resets des Mikrocontrollers (MCU), Timing-Stottern oder Fehlstarts werden toleriert.

Technische FAQ und technische Kurzinformationen

Kann ich Standard-FR-4 für eine PCBA für Mundduschen verwenden, wenn ich eine dicke Schicht Schutzbeschichtung auftrage, um die Kosten zu senken?

A: Auf keinen Fall. Dies ist eine häufige Fertigungsfalle, die zu hohen Rücklaufquoten führt. Eine Schutzbeschichtung kann drei kritische Pfade nicht abdichten:

1. Unbeschichtete Via Barrels: Wasserdampf dringt durch Kapillarwirkung seitlich in das innere Glasfasergewebe von Standard-FR-4 ein und erreicht von unten die Komponentenpads. Nach wiederholten Feuchtigkeitszyklen bilden sich weiße Leitsalzrückstände, die Brückenkomponenten bilden.

2. Gefräste Kanten (Edge Wicking): Durch die Plattenführung bleiben rohe Laminatkanten frei. Durch die Oberflächenspannung ziehen sich Beschichtungen von scharfen Ecken zurück und hinterlassen Mikrospalten von 0,5 mm, durch die Dampf im Badezimmer eindringt.

3. Komponentenunterseiten: Die Beschichtung bedeckt die Außenhülle, kann jedoch nicht vollständig unter flache SMT-Kondensatoren und -Widerstände eindringen. Eingeschlossene Feuchtigkeit hydrolysiert Flussmittelrückstände und erzeugt eine ionische Verunreinigung, die zu spontanen, unaufgeforderten Pumpenstarts führt.

   Unsere Lösung: FR-4 mit hoher TG mit ENIG und Epoxidauftrag an der Kante bietet einen dreischichtigen Schutz, der problemlos drei Jahre bei 95 % relativer Luftfeuchtigkeit übersteht.

Ihr schlüsselfertiger EMS-Partner: Unixplore Electronics

Bei der Auswahl eines PCBA-Lieferanten für Mundduschen sind langfristige technische Zuverlässigkeit und strenge Qualitätskontrolle von entscheidender Bedeutung. Unixplore Electronics bietet die fortschrittlichen Funktionen und die industrielle Infrastruktur, um Ihr Design nahtlos zum Leben zu erwecken:

l Schlüsselfertige EMS-Services aus einer Hand: Wir verwalten Ihren gesamten Produktlebenszyklus, von der Schaltplanoptimierung und Komponenten-DFM-Überprüfung bis hin zur globalen Teilebeschaffung, SMT- und DIP-Montage, Firmware-Programmierung, Funktionstests (FCT), automatisierter konformer Beschichtung, endgültigem Kartonbau und Spezialverpackung.

l Zertifizierte Qualitätsstandards: Unser gesamtes Fertigungsökosystem ist nach ISO 9001:2015 zertifiziert, und alle elektronischen Montageverfahren halten sich strikt an den internationalen IPC-A-610E-Standard, wodurch das Risiko kalter Lötstellen oder einer Fehlausrichtung von Komponenten ausgeschlossen wird.

l Fortschrittliche interne Produktionsleistung: Wir betreiben eine über 3.000 Quadratmeter große antistatische Produktionsanlage, die von 20 erfahrenen Forschungs- und Entwicklungs- und Verfahrensingenieuren unterstützt wird. Unsere Einrichtung verfügt über:

1. 6 Hochgeschwindigkeits-SMT-Produktionslinien von Yamaha

2. 4 Präzisions-DIP-Montagelinien mit Wellenlöten

3. 2 spezialisierte Burn-In-/Alterungstesträume

4. 2 Hoch- und Niedertemperatur-Wechsel-Feuchtigkeits-Wärme-Testkammern, die sicherstellen, dass alle Umweltvalidierungstests umfassend im eigenen Haus durchgeführt werden.

l Flexible Auftragsskalierung (kein MOQ): Unsere agilen Produktions-Frameworks sind darauf optimiert, Ihr Wachstum zu unterstützen. Wir verfolgen eine strikte Richtlinie ohne Mindestbestellmenge (keine Mindestbestellmenge), die es uns ermöglicht, schnelle Prototypentests, kleine Pilotläufe und große Massenproduktionsmengen mit der gleichen Spitzenpräzision abzuwickeln.

l Globale Reichweite und Kommunikation: Unser internationales technisches Vertriebsteam spricht fließend Englisch, Französisch, Russisch und Arabisch. Mit umfassender Erfahrung in der Betreuung von High-End-Märkten, darunter Westeuropa (35 %), Nordamerika (20 %) und Ozeanien (20 %), verstehen wir die Compliance-Standards für elektronische Sicherheit in der Körperpflege weltweit vollständig.

Kontaktieren Sie uns noch heute: Senden Sie Ihr individuelles Leiterplattendesign, Ihre Stücklistenliste oder Ihre DFM-Anfragen an unseren technischen Schreibtisch. Unser Team erstellt innerhalb von 24 Stunden eine umfassende Herstellbarkeitsanalyse und ein optimiertes schlüsselfertiges Angebot.
