Unixplore Electronics hat sich der hohen Qualität verschriebenIntelligentes Blutzuckermessgerät PCBA Design und Herstellung seit unserem Bau im Jahr 2011.

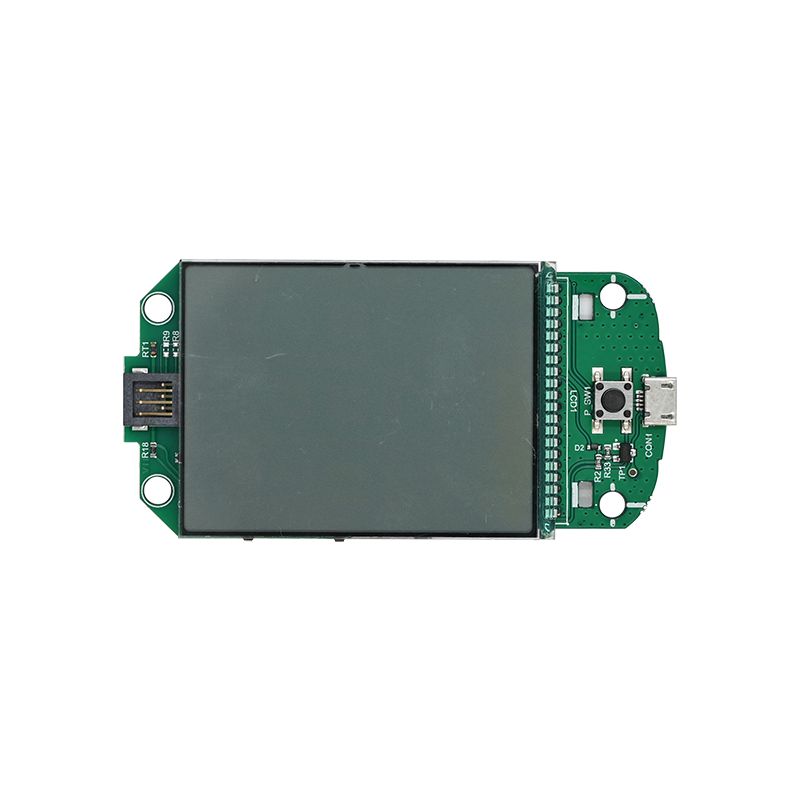

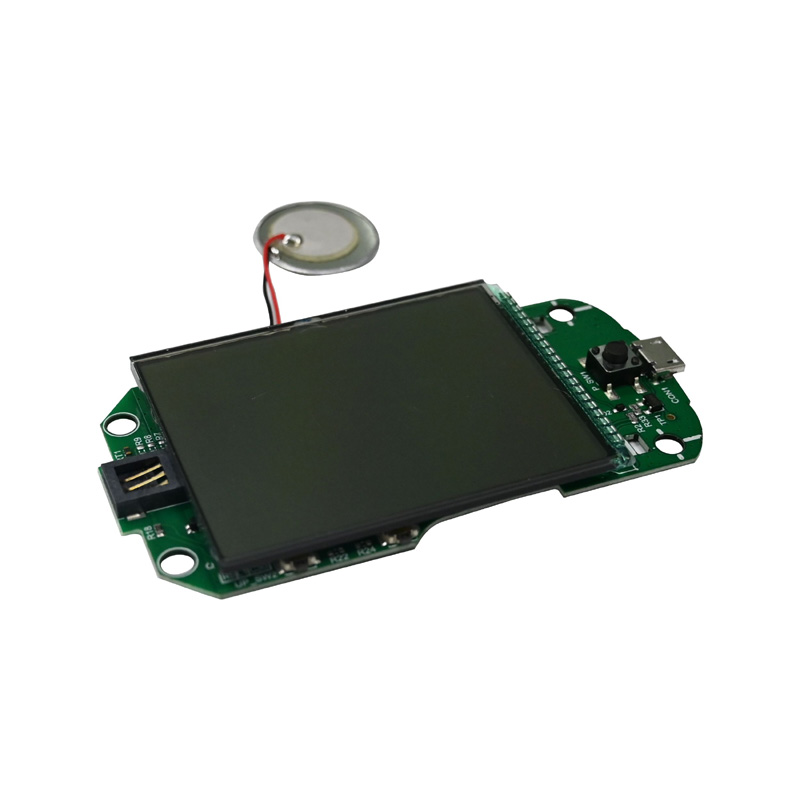

Um eine intelligente Blutzucker-PCBA herzustellen, benötigen Sie Kenntnisse im Elektronikdesign, im Leiterplattenlayout und in der Mikrocontroller-Programmierung. Hier ist ein allgemeiner Schritt-für-Schritt-Prozess, der Ihnen den Einstieg erleichtern kann:
Stellen Sie die erforderlichen Komponenten und Designtools zusammen:Glukosesensor, Mikrocontroller, Netzteil, LCD-Display und andere benötigte Komponenten. Sie benötigen außerdem eine PCB-Designsoftware.
Entwerfen Sie den Schaltplan:Verwenden Sie eine PCB-Designsoftware, um einen Schaltplan zu erstellen. Dies wird der Entwurf für das PCB-Layout sein.
Layout der Leiterplatte:Verwenden Sie nach der Erstellung des Schaltplans dieselbe PCB-Designsoftware, um die Komponenten auf der Leiterplatte anzuordnen.
Fertigen Sie die Platine an:Senden Sie Ihre PCB-Designdatei an einen PCB-Hersteller, um sie herstellen zu lassen.
Löten Sie die Komponenten:Nachdem Sie die blanke Platine erhalten haben, löten Sie die Bauteile vorsichtig darauf.
Programmieren Sie den Mikrocontroller:Schließen Sie den Mikrocontroller an einen Computer an und programmieren Sie ihn mit der Hex-Datei, um die Glukosesensordaten zu lesen und auf dem LCD-Bildschirm anzuzeigen.
Testen Sie die Platine:Testen Sie anschließend die Platine, um sicherzustellen, dass sie ordnungsgemäß funktioniert.
Parameter | Fähigkeit |
Schichten | 1-40 Schichten |
Montagetyp | Durchkontaktierung (THT), Oberflächenmontage (SMT), gemischt (THT+SMT) |
Mindestkomponentengröße | 0201(01005 Metrisch) |
Maximale Komponentengröße | 2,0 Zoll x 2,0 Zoll x 0,4 Zoll (50 mm x 50 mm x 10 mm) |
Komponentenpakettypen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP usw. |
Minimaler Pad-Pitch | 0,5 mm (20 mil) für QFP, QFN, 0,8 mm (32 mil) für BGA |
Mindestspurbreite | 0,10 mm (4 mil) |
Mindestspurabstand | 0,10 mm (4 mil) |
Mindestbohrgröße | 0,15 mm (6 mil) |
Maximale Boardgröße | 18 Zoll x 24 Zoll (457 mm x 610 mm) |
Plattenstärke | 0,0078 Zoll (0,2 mm) bis 0,236 Zoll (6 mm) |
Plattenmaterial | CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Hochfrequenz, FPC, Starr-Flex, Rogers usw. |
Oberflächenbeschaffenheit | OSP, HASL, Flash Gold, ENIG, Gold Finger usw. |
Lotpastentyp | Bleihaltig oder bleifrei |
Kupferdicke | 0,5 Unzen – 5 Unzen |
Montageprozess | Reflow-Löten, Wellenlöten, Handlöten |
Inspektionsmethoden | Automatisierte optische Inspektion (AOI), Röntgen, visuelle Inspektion |
Prüfmethoden im eigenen Haus | Funktionstest, Sondentest, Alterungstest, Hoch- und Tieftemperaturtest |
Bearbeitungszeit | Probenahme: 24 Stunden bis 7 Tage, Massendurchlauf: 10 – 30 Tage |
Standards für die Leiterplattenbestückung | ISO9001:2015; ROHS, UL 94V0, IPC-610E Klasse II |
1.Automatischer Lotpastendruck
2.Lotpastendruck fertig
3.SMT-Pick-and-Place
4.SMT-Pick-and-Place abgeschlossen
5.bereit zum Reflow-Löten
6.Reflow-Löten fertig
7.bereit für AOI
8.AOI-Inspektionsprozess
9.Platzierung von THT-Komponenten
10.Wellenlötverfahren
11.THT-Montage fertig
12.AOI-Inspektion für THT-Montage
13.IC-Programmierung
14.Funktionstest
15.QC-Prüfung und Reparatur
16.PCBA-konformer Beschichtungsprozess
17.ESD-Verpackung
18.Bereit zum Versand
